屋外用高電圧ロードスイッチ

この屋外用高電圧ロード スイッチは、中電圧配電ネットワークにおける信頼性の高いスイッチングと保護を実現するように設計されています。真空アーク消弧構造と機械的絶縁システムを組み合わせて設計されており、負荷や障害状況下でも安定した遮断性能を保証します。これは、運用の安全性と継続性が重要である公益事業、産業プラント、鉱山施設、化学インフラの配電システムに広く適用されています。

この製品は、柱上または変電所構成への設置を簡素化するモジュール構造レイアウトを採用しています。密閉型絶縁システムにより環境適応性が向上し、湿度、塵埃、温度変動下でも安定した動作が可能です。実際のエンジニアリング用途では、屋外高電圧負荷スイッチは、リングメインユニットや配電自動化システムのキースイッチングデバイスとしてよく使用されます。

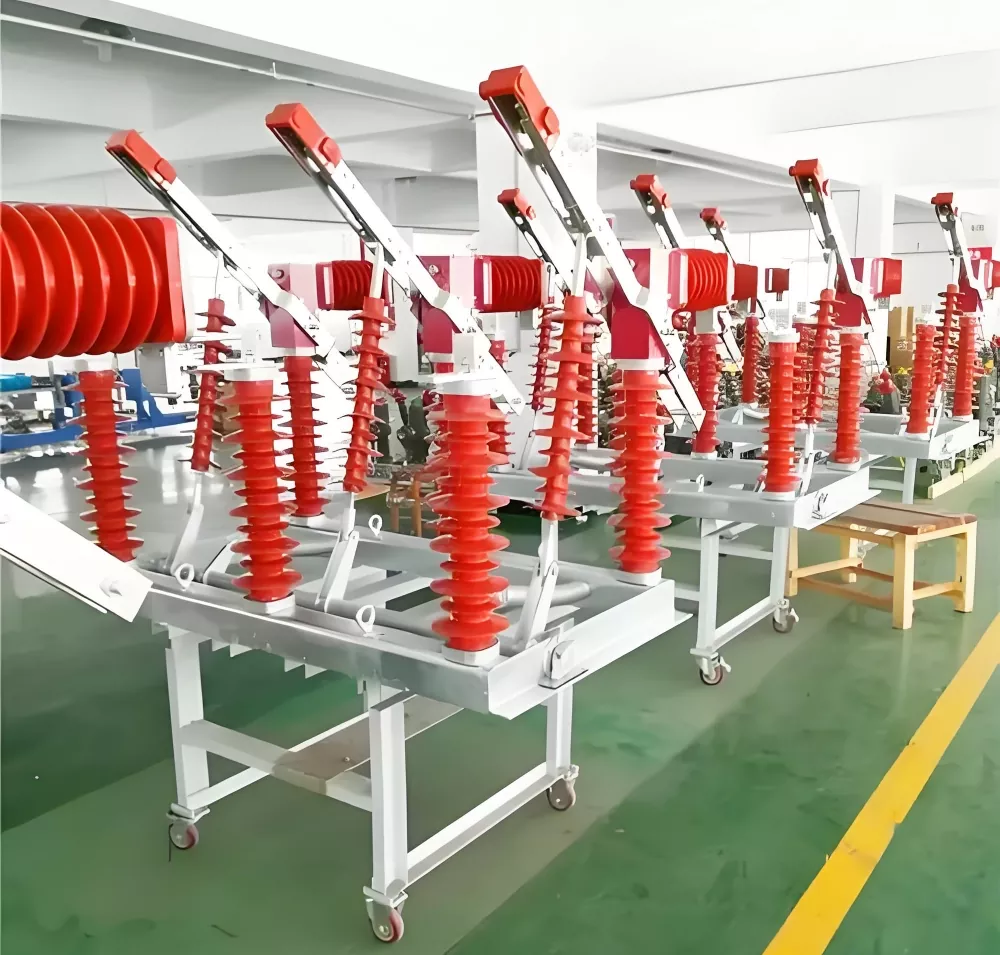

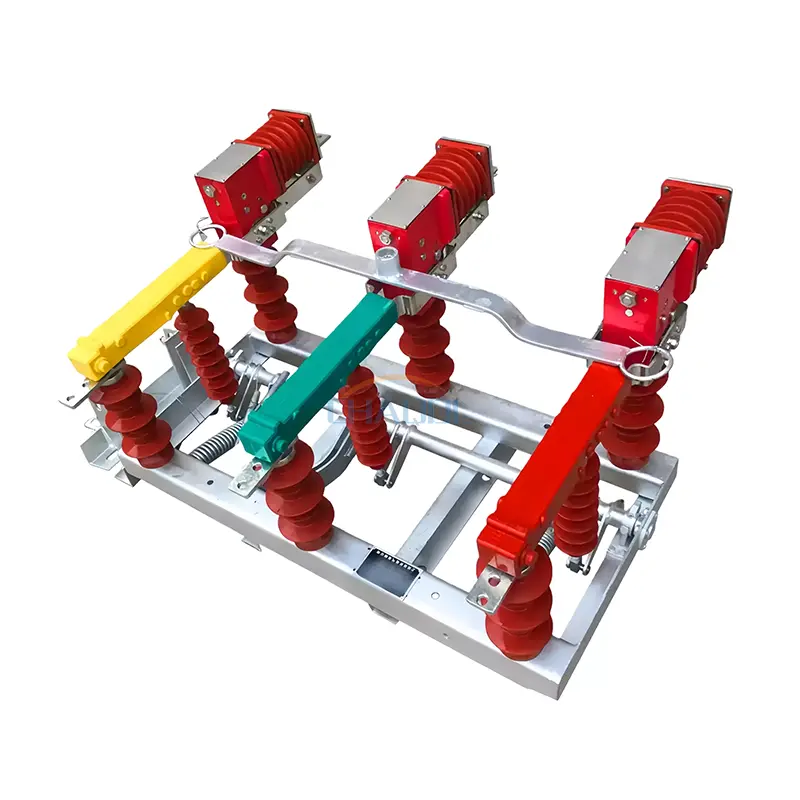

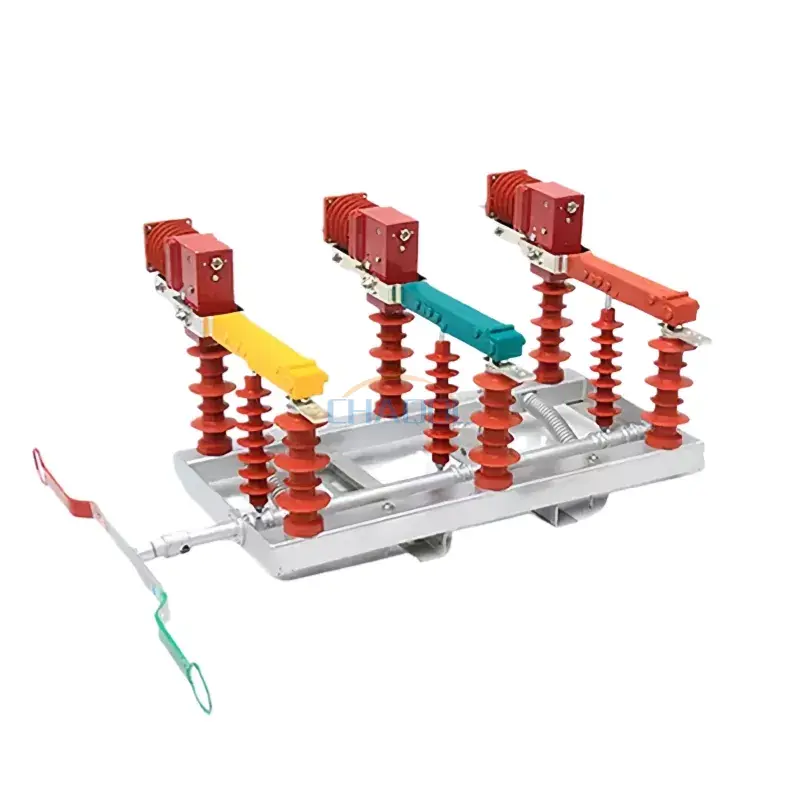

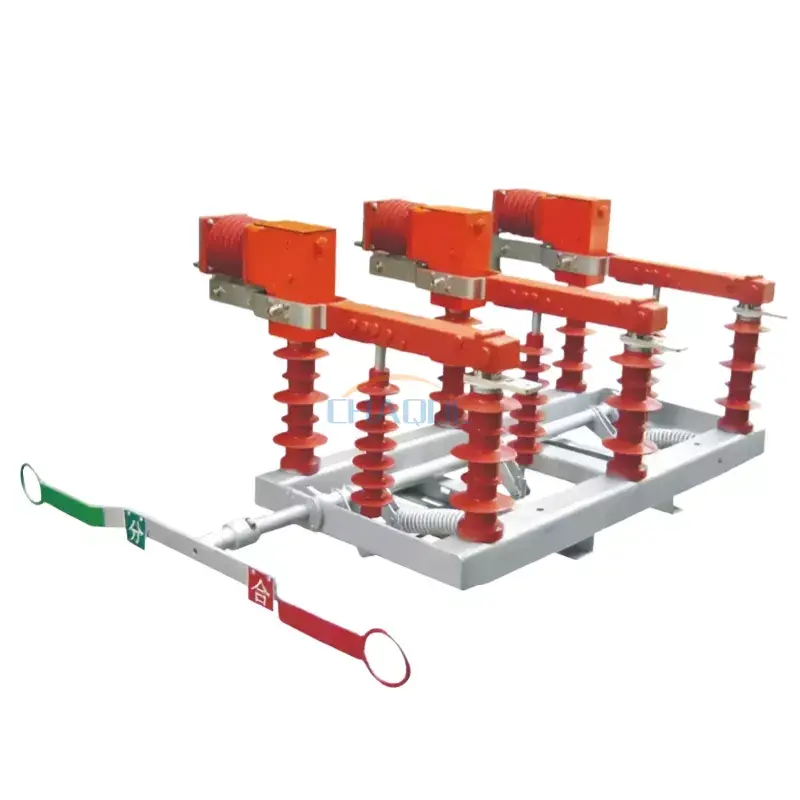

実際の商品写真

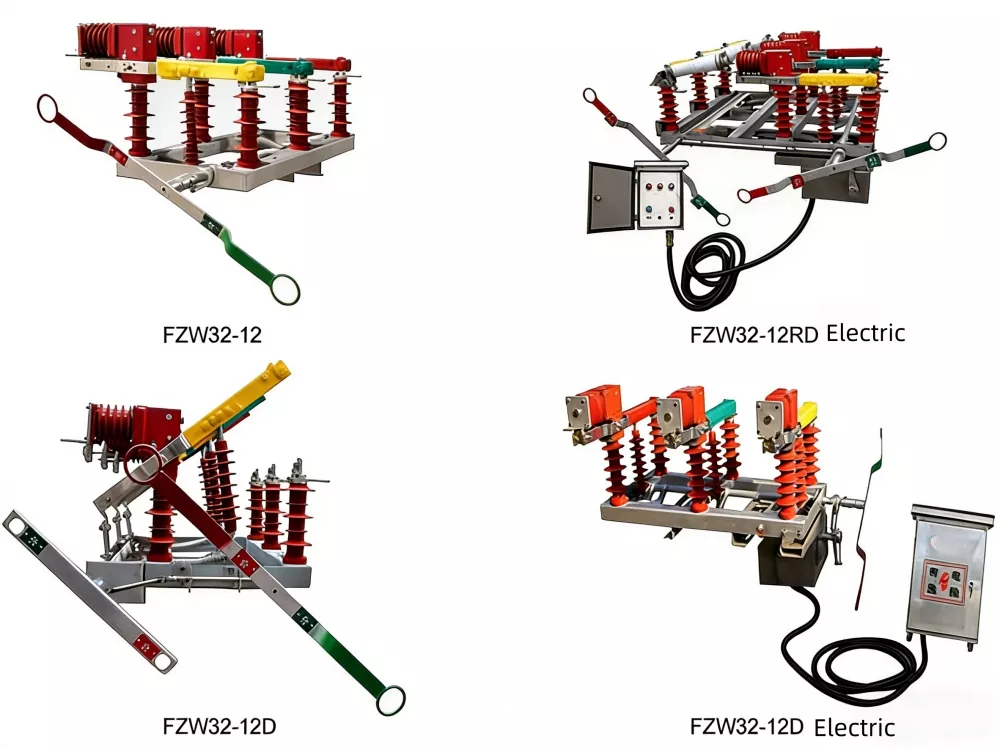

製品型式図

技術的パラメータ

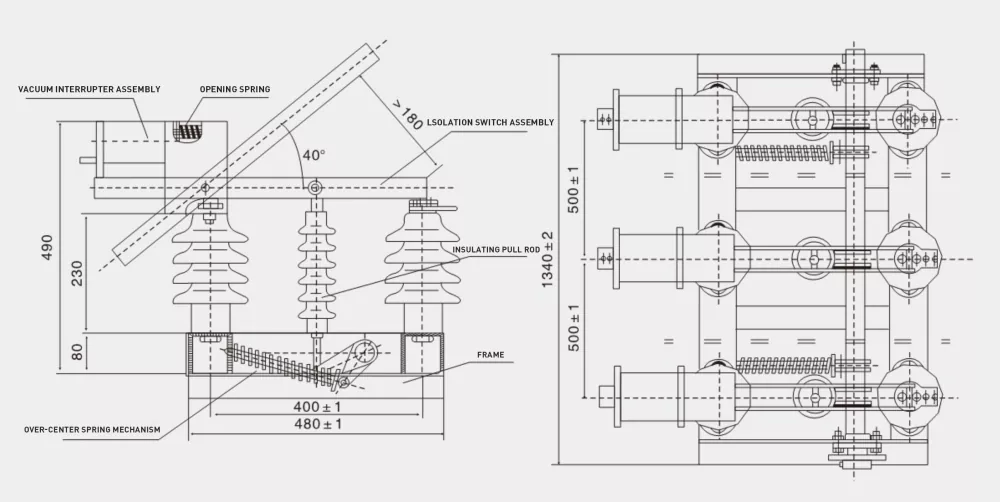

製品寸法図

アプリケーションとインストールに関する注意事項

配電自動化システムでは、屋外高電圧負荷スイッチは通常、柱に取り付けられた送電線またはコンパクトな変電所に設置され、セクション切り替えと障害分離が可能になります。手動およびモーター駆動の操作をサポートしているため、従来のグリッドとスマートグリッドのアップグレードの両方に適しています。

メンテナンスの観点からは、密閉構造と耐摩耗性の接点を備えた設計となっており、頻繁なメンテナンスの必要性が軽減され、長期運用におけるライフサイクルコスト効率が向上します。

よくある質問

Q1: 屋外高電圧ロードスイッチは一般的にどこで使用されますか?
A: 産業プラント、鉱山現場、変電所、負荷切り替えや障害分離のための地方の送電網アップグレードなど、10kV ～ 12kV の配電システムで広く使用されています。

Q2: 遠隔操作に対応できますか?
A: はい、自動配電ネットワークに統合するための電動アクチュエータとリモート コントロール モジュールを装備できます。

Q3: この装置にはどのようなメンテナンスが必要ですか?
A: 密閉型の真空消弧設計により、定期的なメンテナンスは最小限で済み、主に端子と操作機構の状態の定期検査が行われます。
