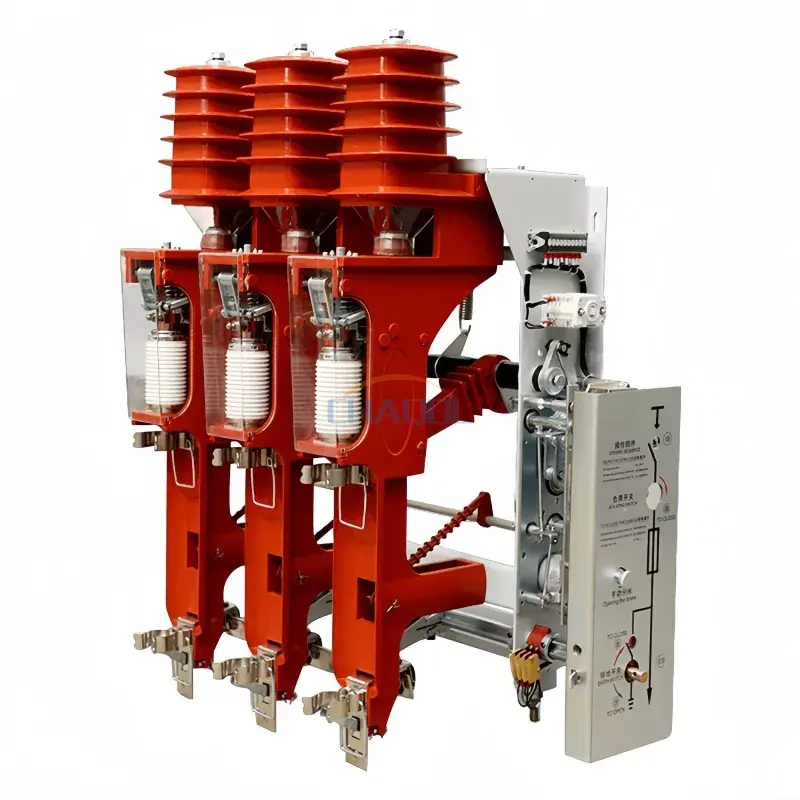

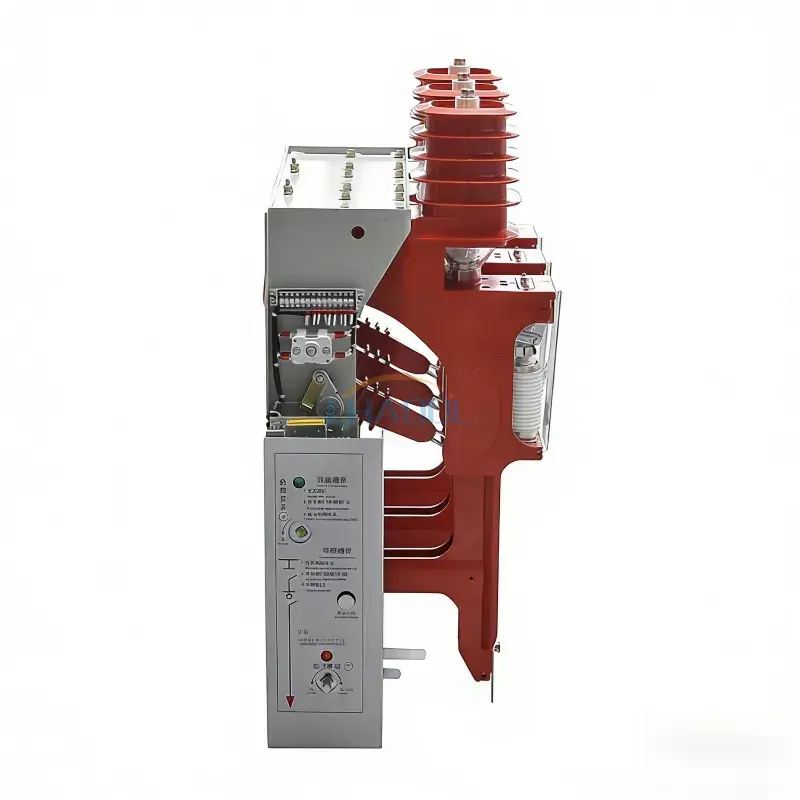

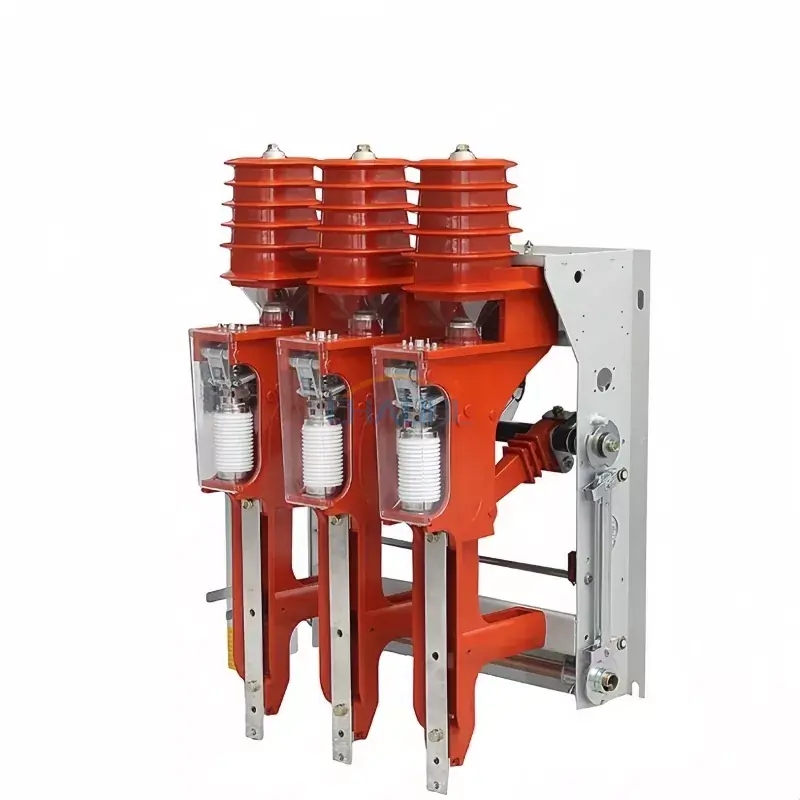

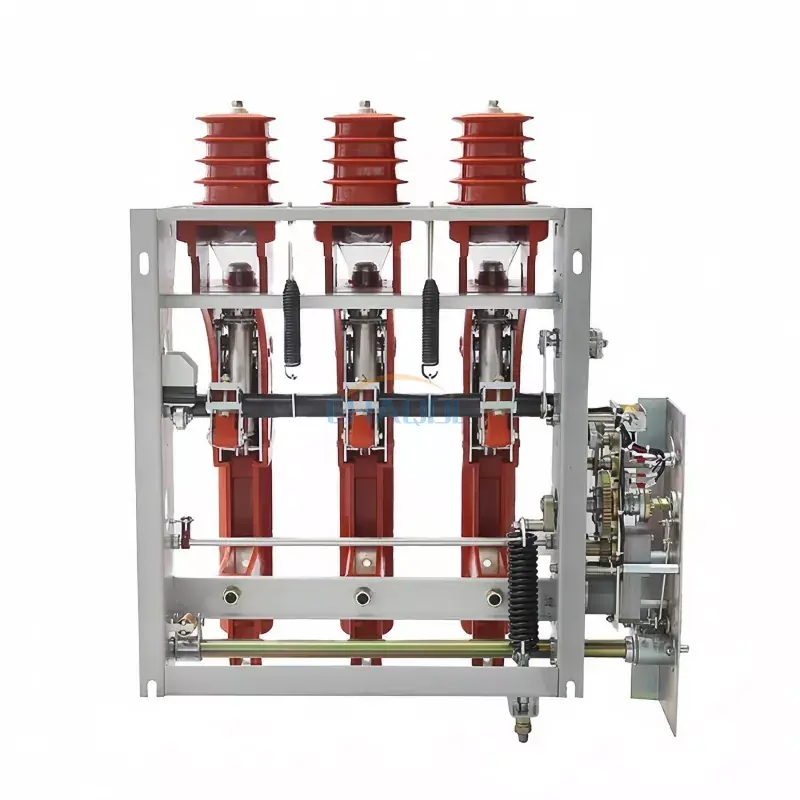

屋内高圧ロードスイッチ

Model:FZN25-12/FZR25-12D

Anqiang Power は、屋内用高電圧負荷スイッチの中国メーカーです。当社のロードスイッチは、消弧室が開閉の瞬間のみ高電圧に耐えられる独自の伝達構造設計を特徴としています。そのため、小型・軽量であり、絶縁接点と消弧接点の同時動作が可能です。

お問い合わせを送信

製品説明

安強パワー次世代のFZN25、FZRN25シリーズを発表屋内用高電圧ロードスイッチ12kV、50Hz リングメインユニット (RMU) 用。で設計されています真空遮断器に接続された直動式絶縁接点、これらのスイッチは、アークフリーの負荷の作成/遮断そして頑丈な短絡保護(FZRN25用)。変電所、風力発電の集電キャビネット、産業プラントのいずれを運用する場合でも、当社の FZN25/FZRN25 シリーズは信頼性の高い負荷制御と安全性を保証します。

FZN25 と FZRN25: 変圧器と RMU アプリケーションに適合するモデルはどれですか?

FZN25-12D/T630-20

ピュアロードスイッチ

✓ 定格電流:630A
✓ 短絡遮断:なし（ヒューズなし）
✓ 以下に最適:ケーブルループスイッチング、RMU メインスイッチ、頻繁な負荷サイクル
✓ 一般的な使用法:最大 1250kVA の無負荷変圧器をスイッチング

FZRN25-12D/T125-31.5

ヒューズ複合アプライアンス

✓ 定格電流:125A (負荷) / 31.5kA (故障)
✓ 短絡遮断:31.5kA(ヒューズSDLAJ-12)
✓ 以下に最適:変圧器一次保護、最大 31.5kA の障害分離
✓ 転送電流:2000A (スムーズなヒューズと負荷スイッチの調整)

📍 アプリケーションおよび選択ガイド: 現実世界のシナリオ

✅ シナリオ 1: 12kV リングメインユニット (RMU) を入力/ループスイッチとして使用
使用FZN25主負荷遮断スイッチとして。 630A のループ電流を処理し、リングネットワークを開閉します。統合された接地スイッチにより、メンテナンス中に安全に接地できます。

✅ シナリオ 2: 変圧器フィーダー保護 (例: 1000kVA、1250kVA)
選ぶFZRN25。ヒューズ (SDLAJ-12) は最大 31.5kA までの相間および地絡故障を解消し、真空負荷スイッチは最大 125A までの通常の負荷電流を処理します。に最適風力/太陽光収集キャビネットそしてコンパクトな変電所.

✅ シナリオ 3: 無負荷変圧器スイッチング (≤1250kVA)
FZN25 と FZRN25 はどちらも、真空遮断器の高い誘電回復力により、無負荷変圧器をオフにすることができます。ただし、短絡障害が頻繁に発生することが予想される場合は、常にFZRN25.

📋 技術仕様

プロジェクト名	パラメータ値
プロジェクト名	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
定格電圧	12KV
定格周波数	50Hz
定格動的安定電流	50KA	—
定格有効負荷遮断電流	630A	125A
定格閉ループ遮断電流	630A	125A
ケーブルの定格充電電流と遮断電流	10A
無負荷変圧器（容量）のスイッチをオフにする	1250KVA
定格短絡遮断電流	—	31.5KA
定格転写電流	—	2000A
ヒューズモデル	—	SDLAJ-12
衝撃エネルギー出力	—	2-5J(中)
定格短絡電流	50KA
接地スイッチの定格動的安定電流	50KA
接地スイッチ 2S、熱安定電流	20KA
補助回路定格電圧	AC/DC220、110
機械的寿命	10,000回

📐 外形図とコンポーネントの内訳

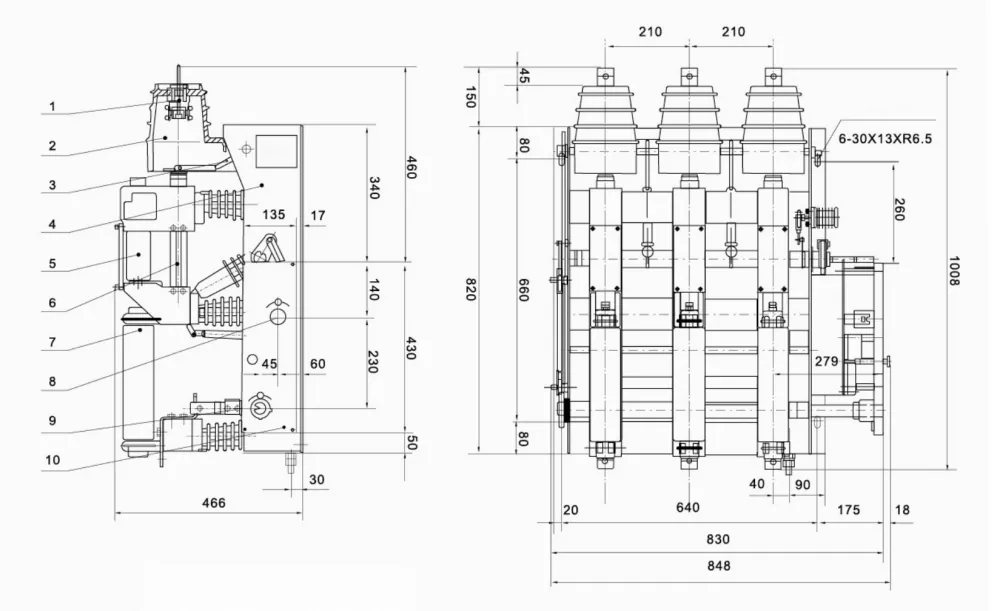

FZRN25-12D– 1. 固定接点、2. 絶縁カバー、3. バルブ、4. フレーム、5. 真空遮断器、6. 導電性シリンダー、7. ヒューズ、8. エネルギー貯蔵シャフト、9. 接地スイッチシャフト、10. 制御パネル。

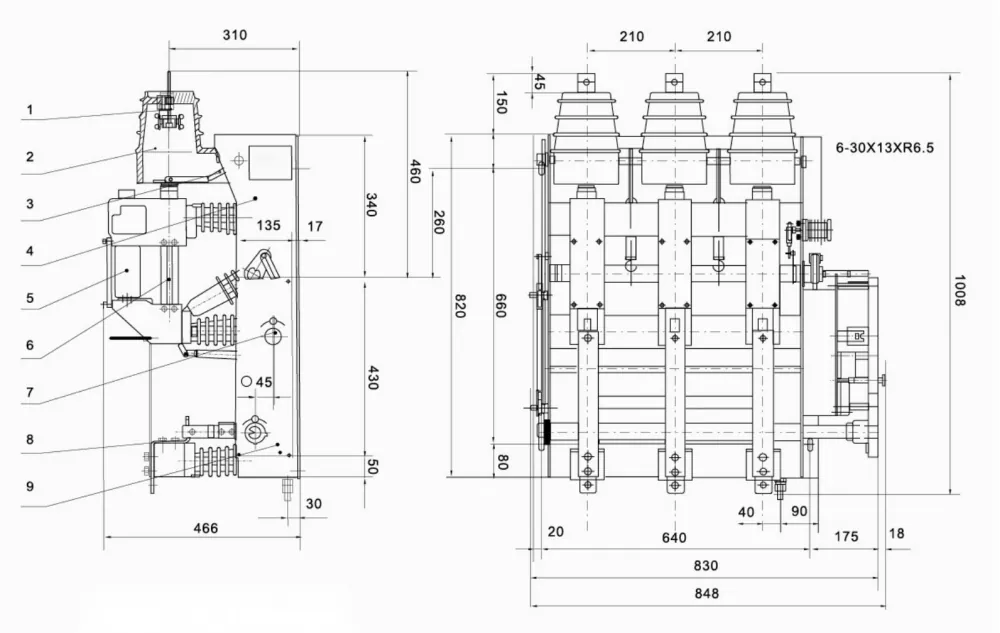

FZN25-12D– 同じ頑丈な構造ですが、ヒューズホルダーはありません。直動式絶縁接点+真空遮断器により、安全な負荷開閉を実現します。

どちらのモデルも互換性がありますKYN28-12、HXGN-12、およびモジュラー RMU エンクロージャ。リモート SCADA 統合に利用可能なオプションの電気モーター機構。 CAD図面（DXF/PDF）についてはお問い合わせください。

🏭 なぜ安強パワーなのか? – 12kV ロードスイッチの信頼できるパートナー

工場直送– 中間業者がいないため、価格とリードタイムが向上します (15 ～ 25 日)。
タイプテスト済み– GB3804、IEC 60265-1、完全認証。
カスタマイズ対応– 電気操作、補助スイッチ、特別なインターロック。
グローバル参照– 東南アジア、中東、アフリカ、南米に供給されます。

📌 実際のプロジェクトの参照:

✅ フィリピン– 200 台以上の FZN25-12D/T630-20 が、RMU キャビネットのアップグレードのためにマニラ首都圏の電力会社に供給されました (2024 ～ 2025 年)。

✅ ベトナム– 150 セットの FZRN25-12D/T125-31.5 が太陽光発電所の収集キャビネットに配備されました (ビントゥアン省、50MW プロジェクト)。

よくある質問

Q1：FZN25とFZRN25の違いは何ですか？
A: FZN25 は純粋なロードスイッチ (最大 630A、内部ヒューズなし) です。 FZRN25は、最大31.5kAの短絡電流を遮断できるヒューズ一体型デバイス(ロードスイッチ+ヒューズ)です。トランスの短絡保護が必要な場合はFZRN25をご使用ください。

Q2: FZRN25の「定格伝達電流」とは何ですか？
A：伝達電流（2000A）は、ヒューズストライカが作動したときにロードスイッチが遮断できる最大電流です。この値を超えると、ヒューズのみが障害を遮断します。 Anqiang Power の FZRN25 は信頼性の高い調整を保証します。

Q3：FZN25/FZRN25に電動オペレータは取り付けられますか？
A: はい、どちらも AC/DC 110V または 220V での電気動作をサポートしています。リモートコントロールやSCADAシステムに最適です。

Q4: ロードスイッチの機械的寿命はどれくらいですか?
A: 密閉型真空遮断器と堅牢なスプリング機構により、通常の使用条件下で 10,000 回の動作が可能です。

Q5: 大量注文の前にサンプルを提供しますか?
A: もちろんです。試作サンプルは 7 ～ 10 日のリードタイムでご利用いただけます。工場立会い試験にも対応しております。
