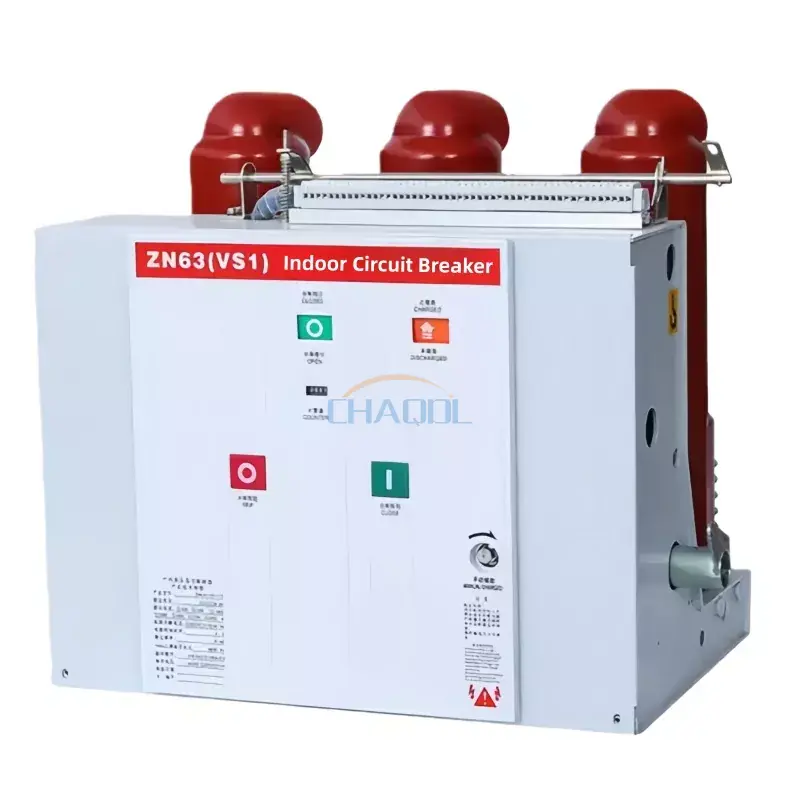

17.5KV固定型屋内遮断器

Model:ZN63A(VS1)-17.5

Anqiang Power は 17.5KV 固定型屋内サーキットブレーカー、モデル ZN63(VS1)-17.5 を専門とする中国工場です。これらの回路ブレーカーは通常、定格電圧 12KV または 17.5KV の屋内開閉装置に設置され、定格周波数 50 ～ 60Hz の三相 AC 電力で動作します。製品仕様とアプリケーションシナリオは、お客様の要件に応じてカスタマイズできます。

お問い合わせを送信

製品説明

の17.5KV固定型屋内遮断器は、信頼性の高いスイッチング、保護、制御を必要とする中電圧配電システム向けに設計されています。統合された VET 操作機構と真空遮断器設計を採用し、コンパクトな寸法、安定した動作性能、および長寿命を実現します。密閉されたポール構造により、メンテナンスの必要性が最小限に抑えられ、絶縁の信頼性と動作の安全性が向上します。

最新の電力システム向けに設計されており、17.5KV固定型屋内遮断器金属被覆開閉装置および XGN 固定屋内 AC 金属密閉開閉装置と互換性があります。これは、信頼性の高い中電圧保護が必要とされる変電所、産業施設、商業ビル、ユーティリティネットワーク、再生可能エネルギープロジェクトで広く使用されています。

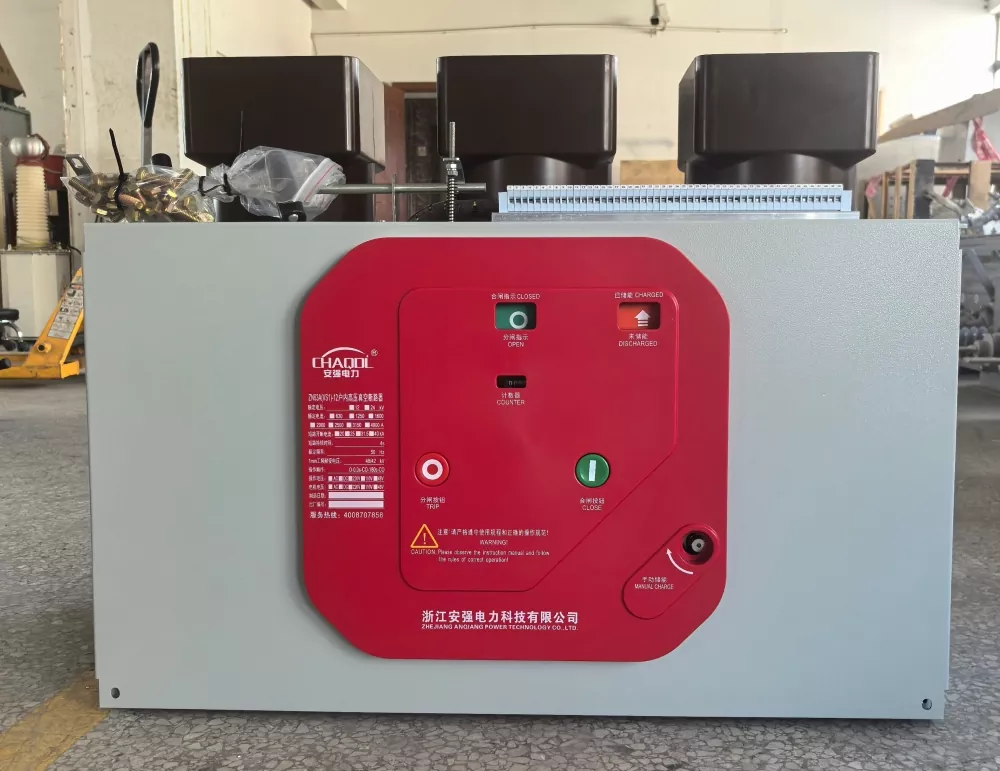

実際の製品写真

17.5KV Fixed Type Indoor Circuit Breaker

製品の特徴

VET操作機構を内蔵し、安定した開閉性能を発揮します。
完全密閉型真空遮断器技術により、メンテナンスフリーの動作と電気的寿命の延長が実現します。
コンパクトな固定式構造により設置スペースを削減し、全体の信頼性を向上させます。
の17.5KV固定型屋内遮断器優れた誘電絶縁性、迅速な消弧、および低い接触摩耗を実現します。
最大 10,000 動作サイクルの機械的寿命により、頻繁なスイッチング動作をサポートします。
KYNシリーズ引出式開閉装置およびXGN固定開閉装置と互換性があります。
連続的な産業運転下での高い信頼性。
設置が簡単で、ライフサイクルのメンテナンスコストが低く抑えられます。

技術的パラメータ

定格電圧	12kV / 17.5kV
定格周波数	50Hz
雷インパルス耐電圧	75kV
電源周波数耐電圧(1分間)	42kV
定格電流	630A/1250A
定格短絡遮断電流	20kA / 25kA
定格動作シーケンス	O-0.3s-CO-180s-CO
コンデンサバンク遮断電流	630A/400A
短絡遮断動作	30回
閉店時間	35～70ミリ秒
開館時間	20～50ミリ秒
機械的寿命	10,000回
動作電圧	AC220V / AC110V / DC220V / DC110V
三相同期	≤2ms
主回路抵抗	≤50μΩ (630A)、≤45μΩ (1250A)

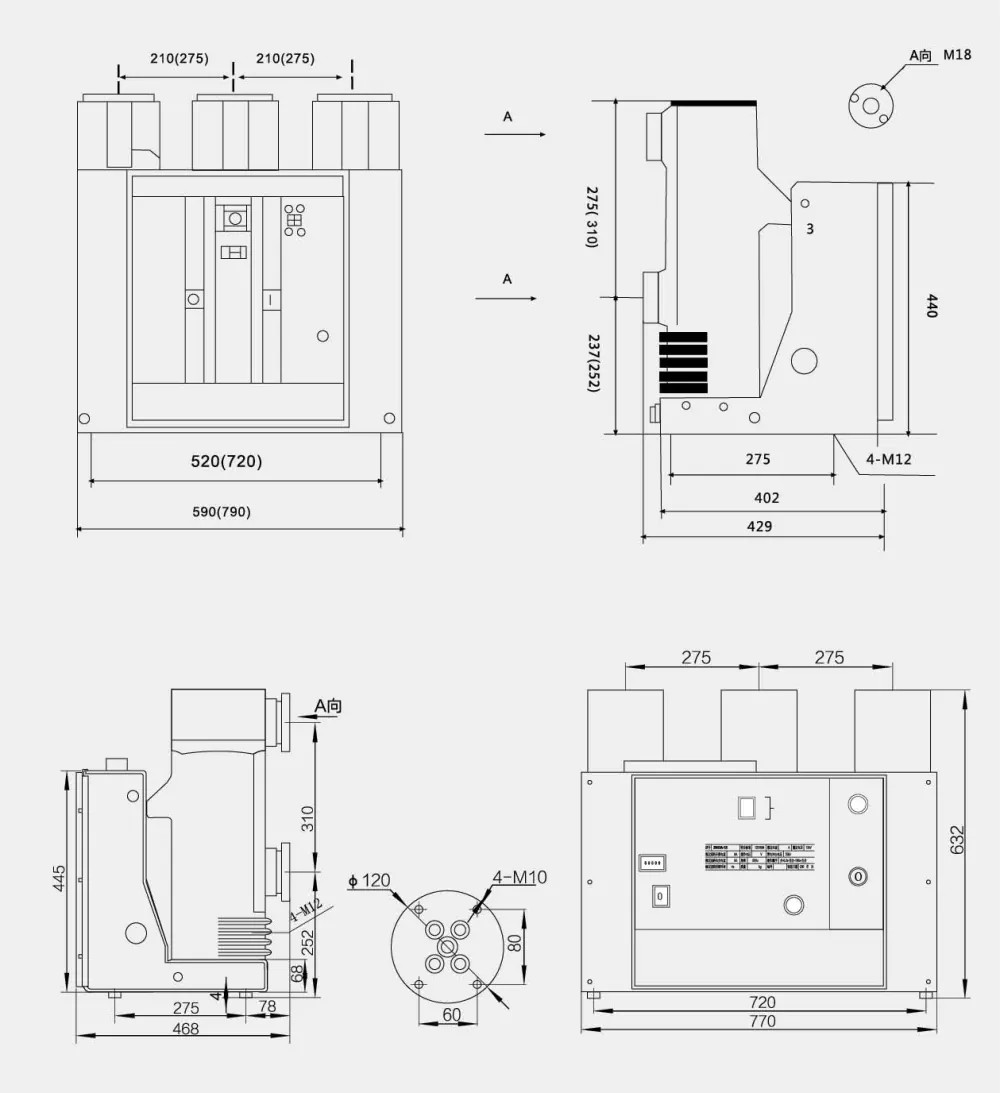

製品寸法

17.5KV Fixed Type Indoor Circuit Breaker Dimensions

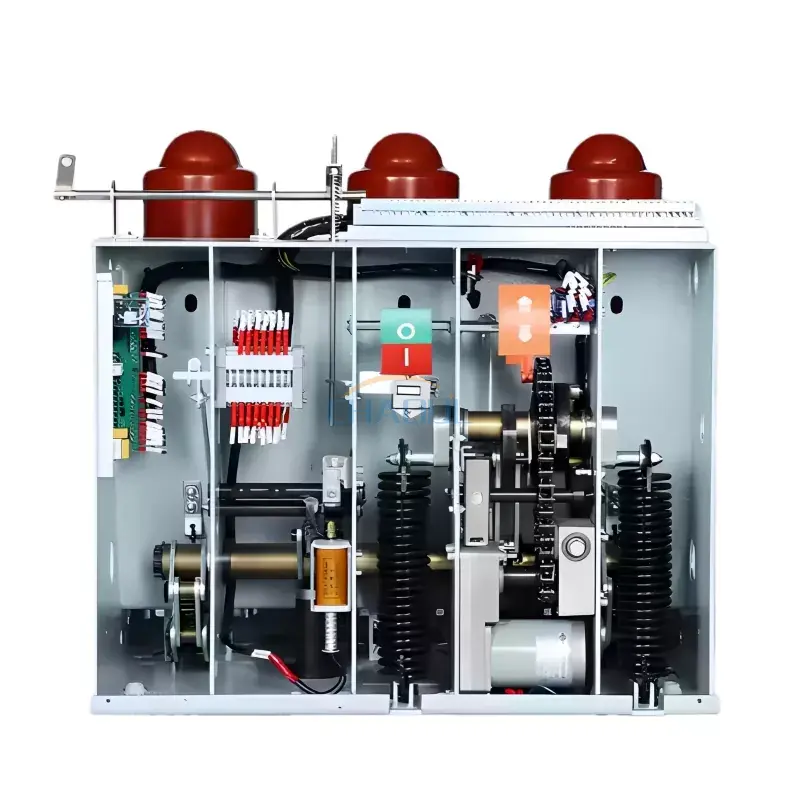

構造設計

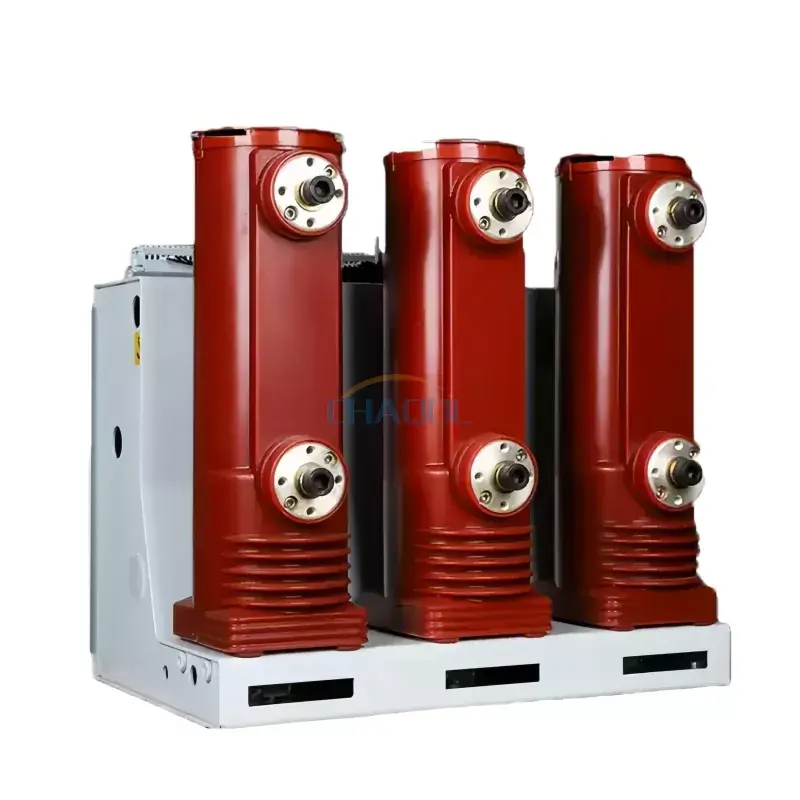

サーキットブレーカーは、操作機構と真空遮断器をコンパクトな固定取り付け構造に統合しています。完全にカプセル化されたポールアセンブリは、内部コンポーネントを塵、湿気、環境汚染から保護しながら、絶縁性能を向上させます。この設計により、動作の信頼性が大幅に向上し、日常的なメンテナンスの必要性が軽減されます。

バネ作動機構により、安定した機械伝達による素早い開閉動作が保証され、ブレーカーは中圧開閉装置システムでの長期動作に適しています。
