12kV 引込み式屋内サーキットブレーカー

の12kV 引込み式屋内サーキットブレーカー（型式：ZN63(VS1)-12）は、三相交流50Hz配電システム用に設計された高性能高圧真空遮断器です。操作機構とブレーカ本体を一体化しているため、コンパクトな構造で開閉性能に優れ、長寿命です。このブレーカーは引き出し可能なユニットとして設置でき、KYN28 およびその他の中電圧開閉装置システムと完全な互換性があります。

高度な真空遮断技術を使用して設計されており、12kV 引込み式屋内サーキットブレーカー頻繁なスイッチング動作をサポートしながら、過負荷や短絡に対する信頼性の高い保護を提供します。これは、変電所、産業施設、商業ビル、発電所、鉱山作業、および信頼性の高い中電圧保護が必要とされるインフラストラクチャ プロジェクトで広く使用されています。

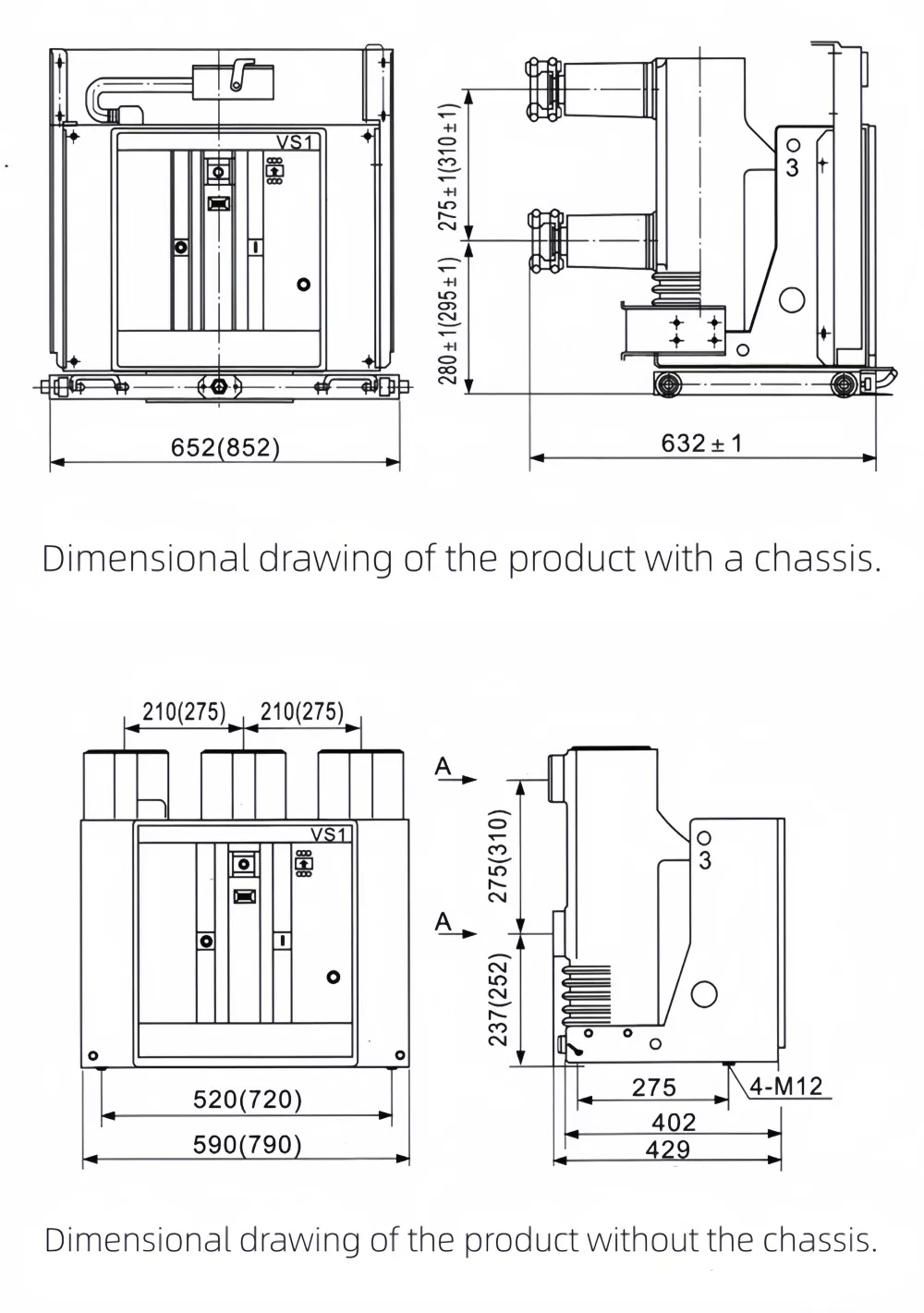

製品寸法

製品の特徴

• 操作機構とブレーカ本体を一体化し、コンパクトに設置できます。
• 真空遮断器技術により、迅速なアーク消弧、メンテナンスの手間がかからず、電気的寿命が長くなります。
• 完全にカプセル化されたポールアセンブリにより、メンテナンスフリーの動作と強化された絶縁信頼性が実現します。
• 柔軟な開閉装置の統合のため、固定および引き出し可能な設置構成をサポートします。
• 最大 10,000 回の動作サイクルに耐える高い機械的耐久性。
• 要求の厳しい産業環境での頻繁なスイッチング操作に適しています。
• 優れた絶縁性能と安定した絶縁耐力。
• KYN28およびその他の高圧金属被覆開閉装置と互換性があります。

技術的パラメータ

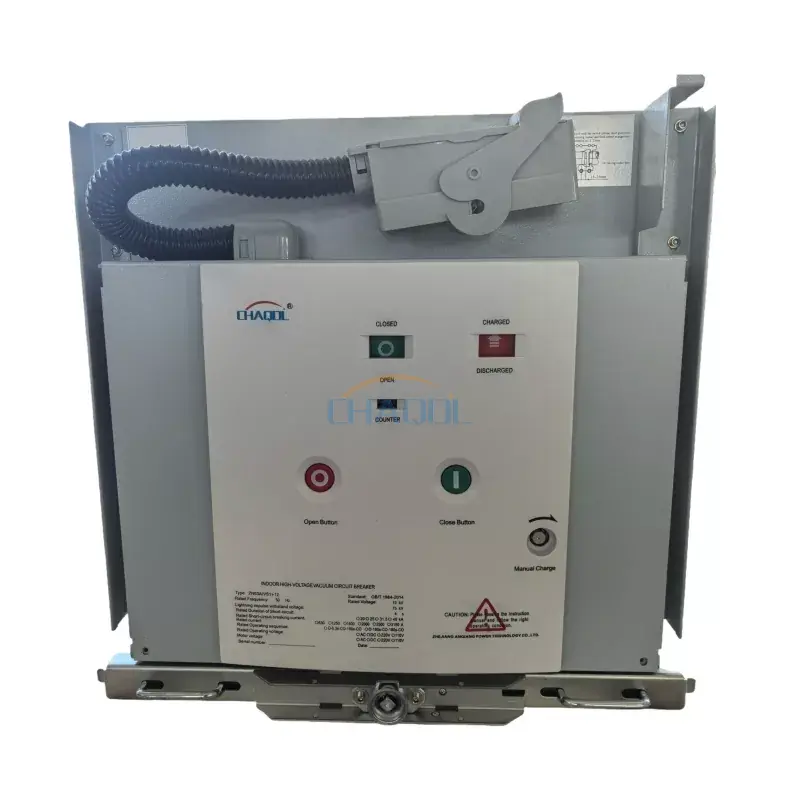

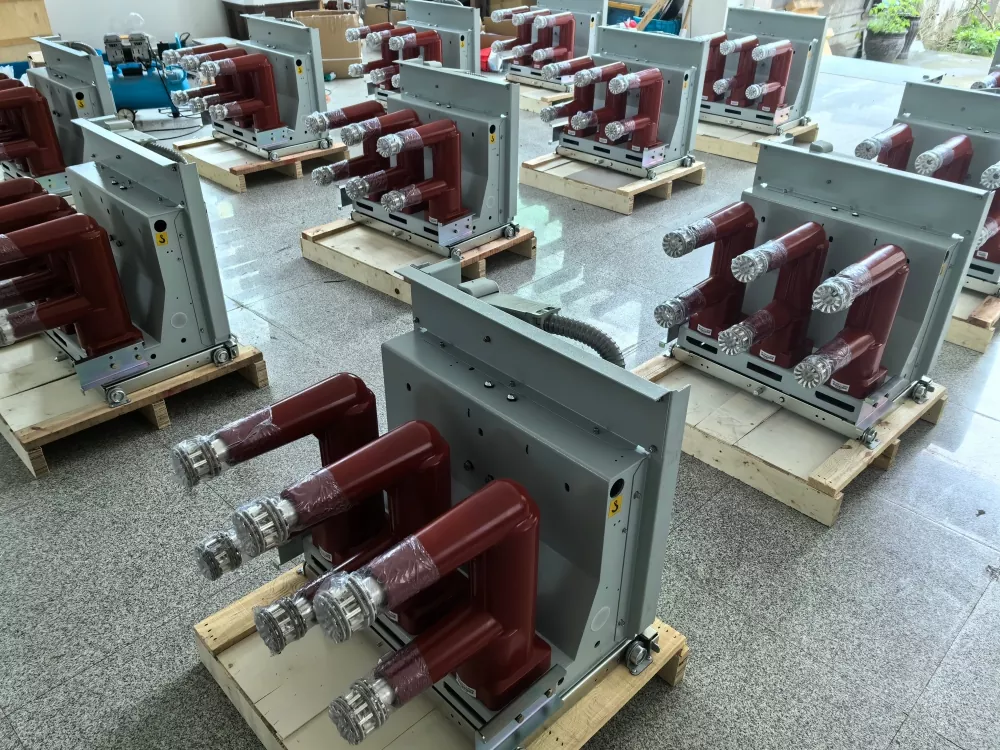

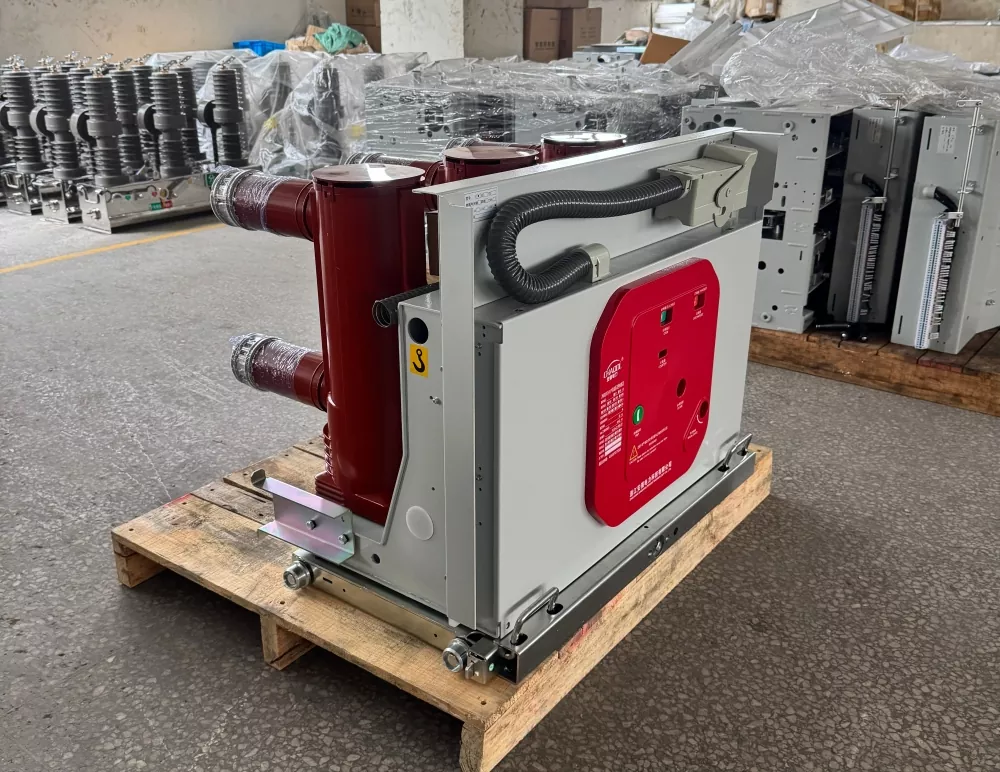

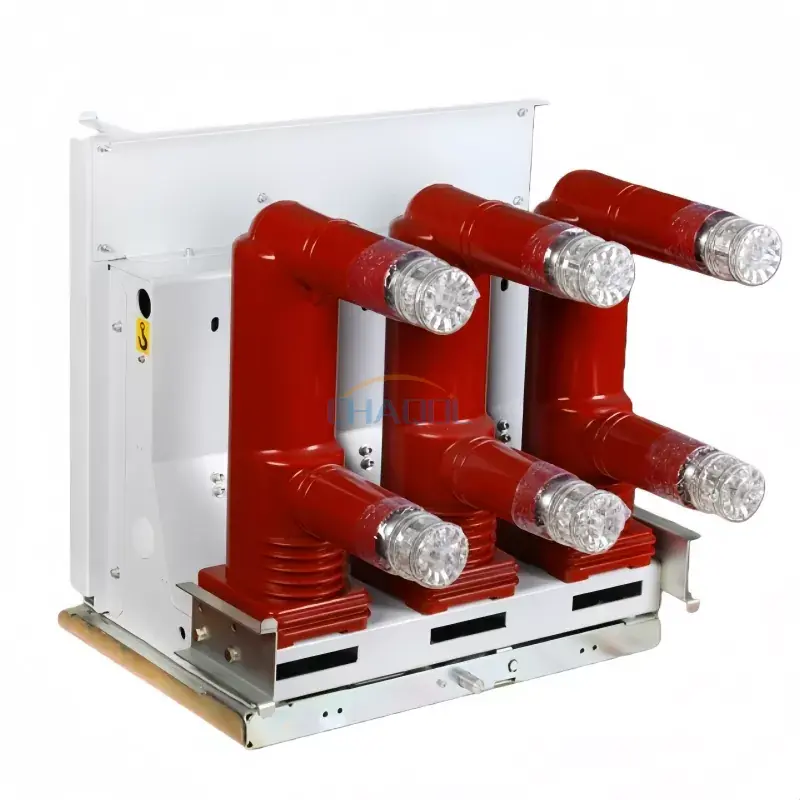

実際の製品写真

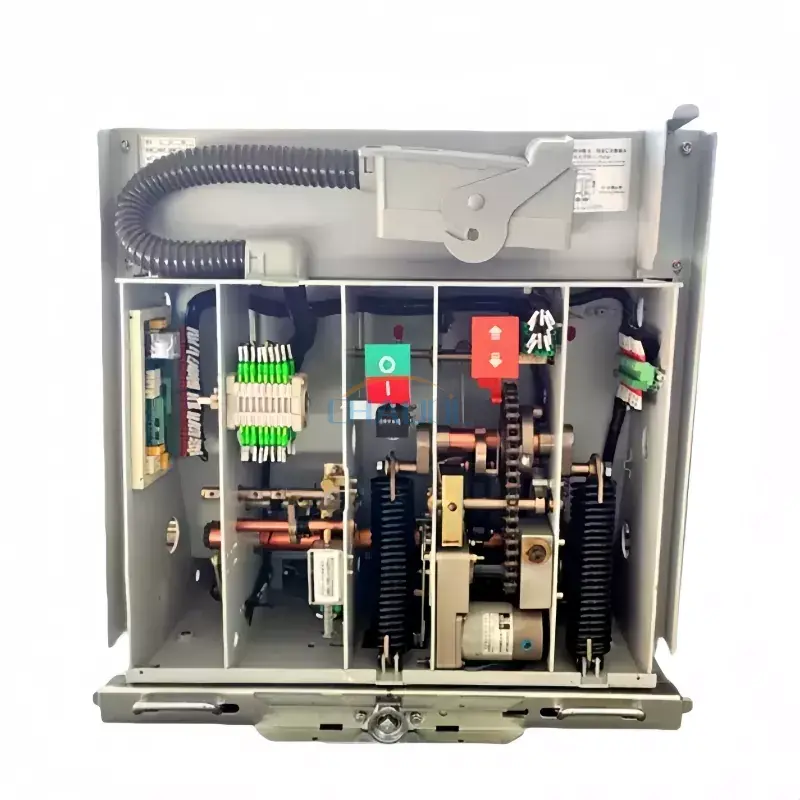

構造的特徴

ブレーカは操作機構と真空遮断器を一体化したモジュール構造を採用し、設置スペースの削減と動作の安定性の向上を実現しました。密閉型真空遮断器は、アーク関連のメンテナンスを効果的に排除し、耐用年数を通じて優れた絶縁性能を発揮します。

引き出し可能な設計により、開閉装置アセンブリ全体に影響を与えることなく、迅速な交換と便利なメンテナンスが可能になり、中圧配電システムのダウンタイムとメンテナンスコストの削減に役立ちます。

アプリケーション

の12kV 引込み式屋内サーキットブレーカー信頼性の高い保護と頻繁なスイッチング動作を必要とする中電圧の電気システムに広く適用されています。

• 高圧開閉装置（KYN28シリーズ）
• 公共変電所
• 発電所
• 工業用製造施設
• 採掘作業
• 冶金工場
• 化学処理施設
• 商業ビル
• 再生可能エネルギープロジェクト
• 配電ネットワーク

動作環境

• 周囲温度：-10℃～+40℃（保管時は-30℃まで）
• 設置高度: 最大 1000m (ご要望に応じてそれ以上の高度も利用可能)
• 最大震度：8度
• 火災の危険、爆発の危険、腐食性ガス、深刻な汚染、過度の振動のない環境に適しています。

この製品を選ぶ理由

• メンテナンスが容易なコンパクトな引き出し式デザイン
• メンテナンスフリーの真空遮断器技術
• 機械的および電気的耐用年数が長い
• 信頼性の高い絶縁とスイッチング性能
• 頻繁なスイッチング動作に最適
• 主流の高圧開閉装置と互換性があります
• 低いメンテナンスコストと高い動作信頼性

よくある質問

12kV 引込式屋内サーキットブレーカーとは何ですか?

これは、屋内配電システムの過負荷および短絡電流を遮断することにより電気機器を保護および制御するように設計された高圧真空サーキットブレーカーです。

このブレーカーはKYN28開閉装置で使用できますか?

はい。 KYN28 金属被覆開閉装置および他の同様の中電圧開閉装置システムと完全な互換性があります。

引き出し可能な設計の利点は何ですか?

引き出し可能な構造により、固定設置ブレーカーと比較して、迅速な交換、容易なメンテナンス、ダウンタイムの削減、および操作の安全性の向上が可能になります。

このブレーカーは頻繁な開閉に適していますか?

はい。最大 10,000 回の操作の機械的寿命と耐久性のある真空遮断技術を備え、頻繁なスイッチングが必要なアプリケーション向けに設計されています。

この製品はどの業界でよく使用されていますか?

変電所、発電所、産業施設、鉱業、冶金、化学処理、インフラプロジェクト、商用配電システムなどで広く使用されています。
