24kV 側面取り付け真空遮断器

の24kV 側面取り付け真空遮断器（型式：ZN63A（VS1）-24）は、定格電圧24kVの三相交流50Hz電力系統用に設計された高性能屋内高圧遮断器です。操作機構と真空遮断器をコンパクトな構造に統合し、変電所、発電所、産業施設、配電システムに信頼性の高い保護、開閉、制御を提供します。このブレーカーは、さまざまな開閉装置構成に適合するように、固定取り付けバージョンと引き出し式バージョンの両方で利用できます。

高度な真空遮断技術、高い機械的耐久性、低いメンテナンス要件を備えたこの回路ブレーカーは、頻繁なスイッチング操作を伴うアプリケーションに最適です。これは、安全で信頼性の高い配電が不可欠な冶金、鉱山、化学工場、石炭産業、変電所、再生可能エネルギー プロジェクトで広く使用されています。

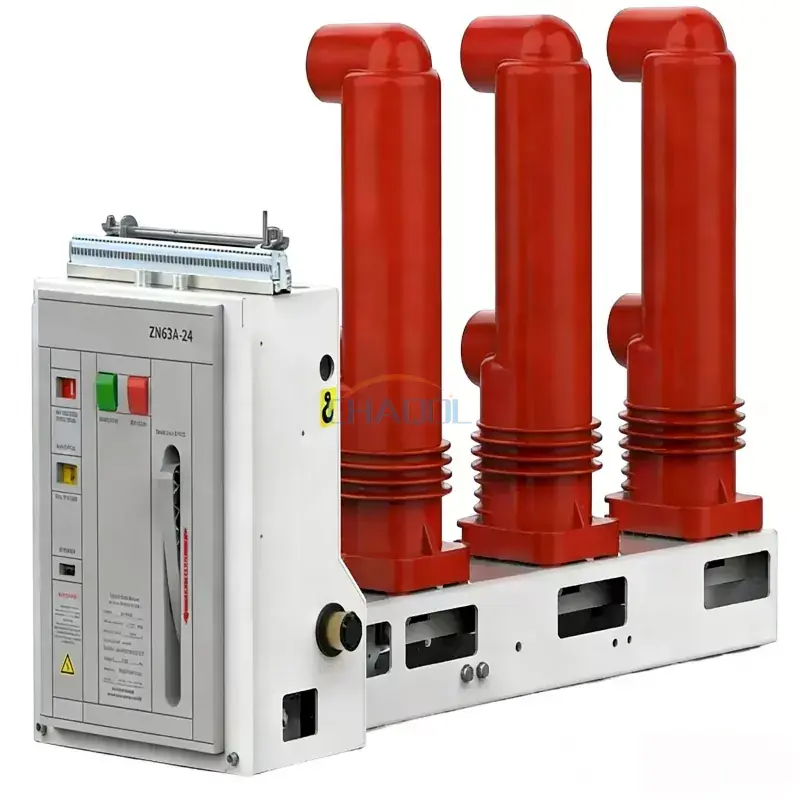

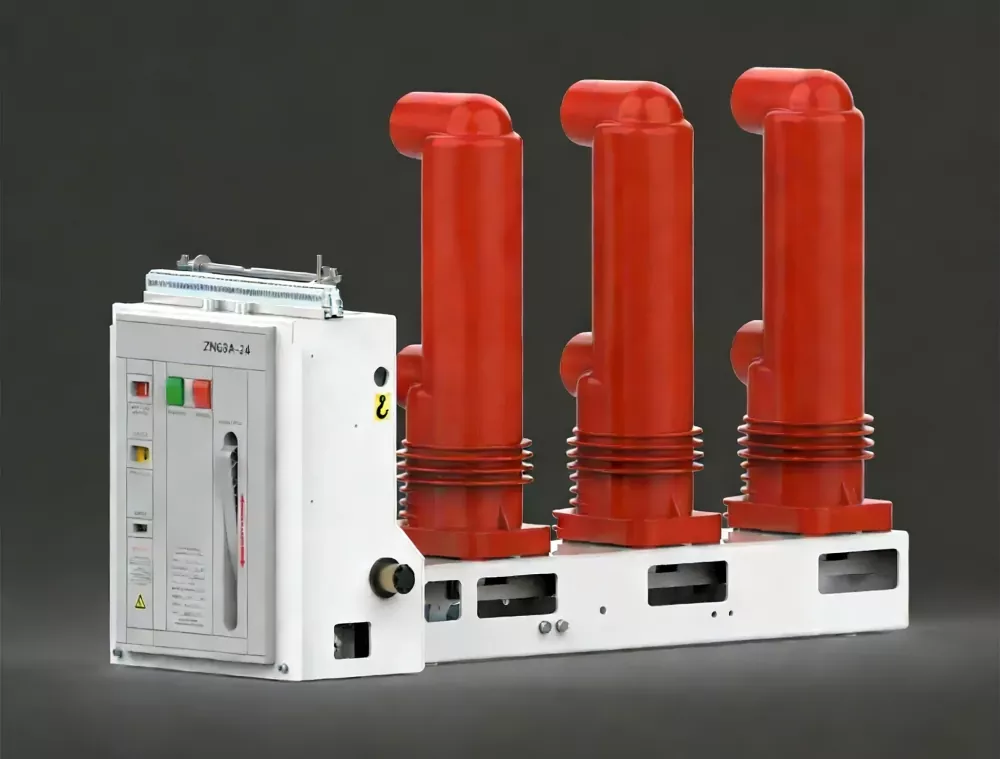

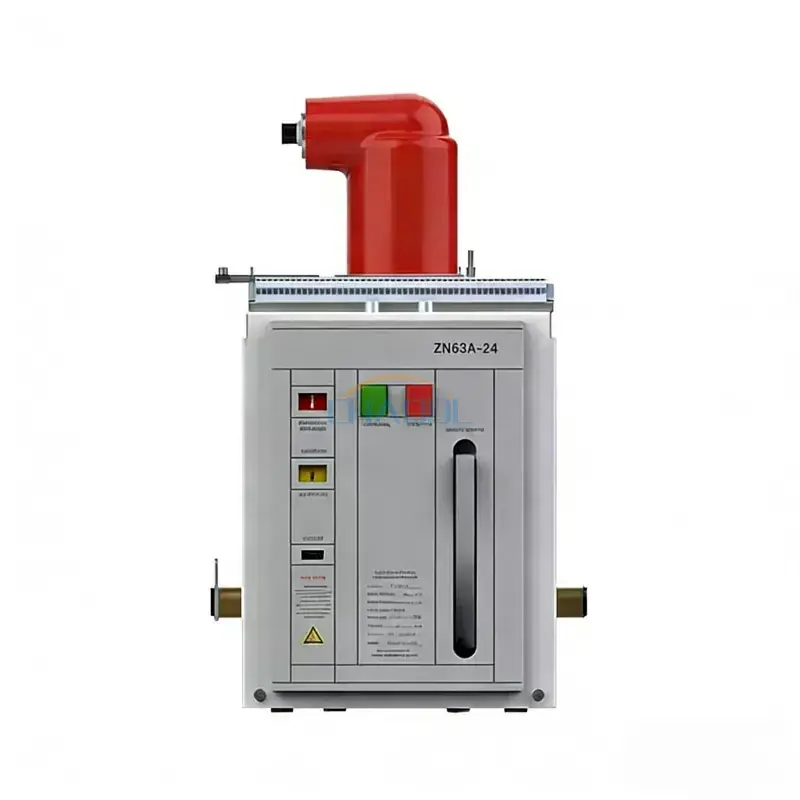

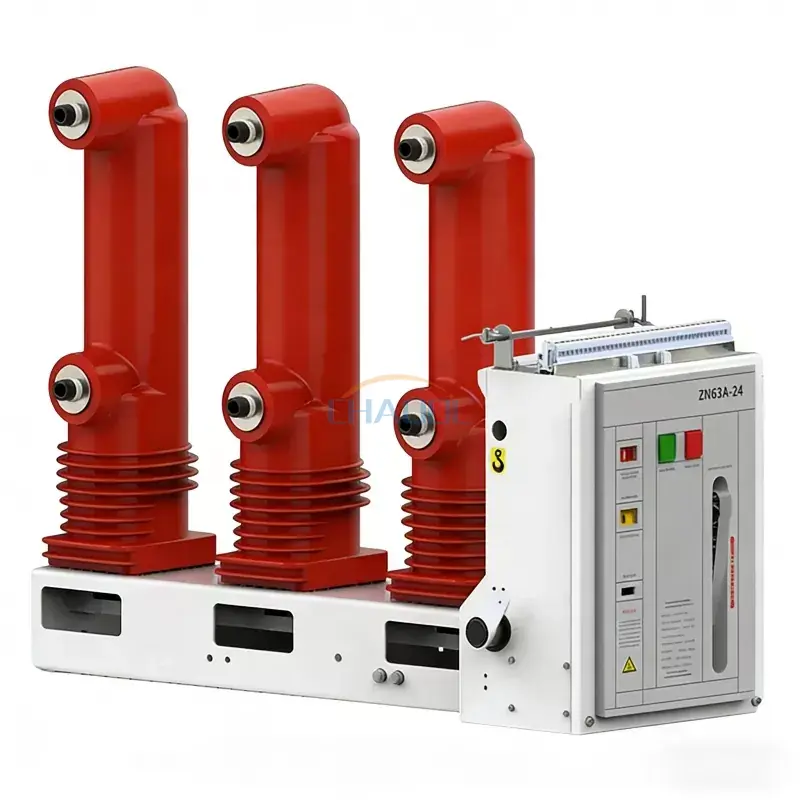

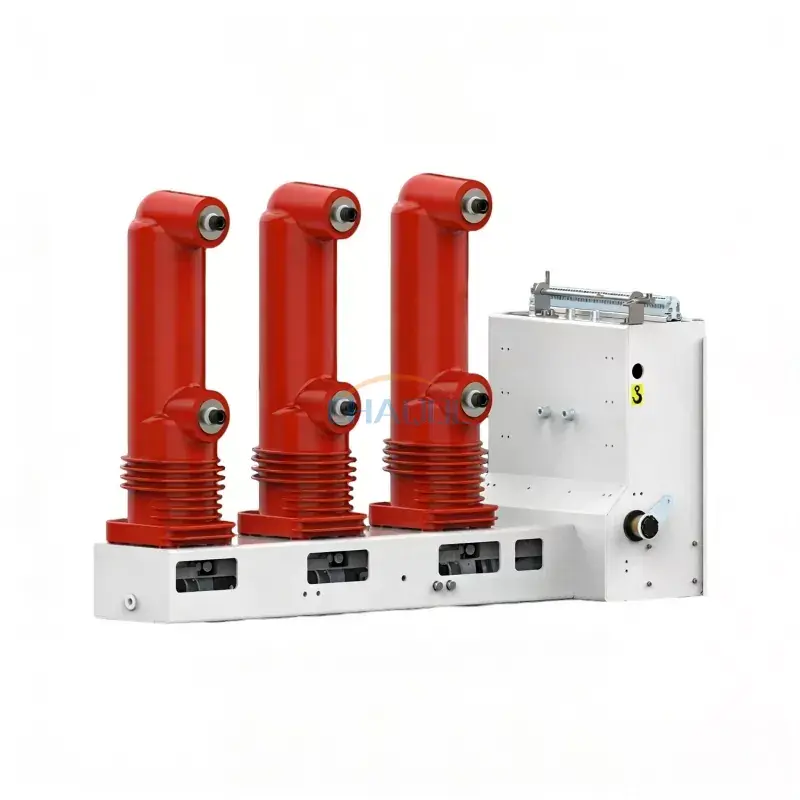

製品の外観

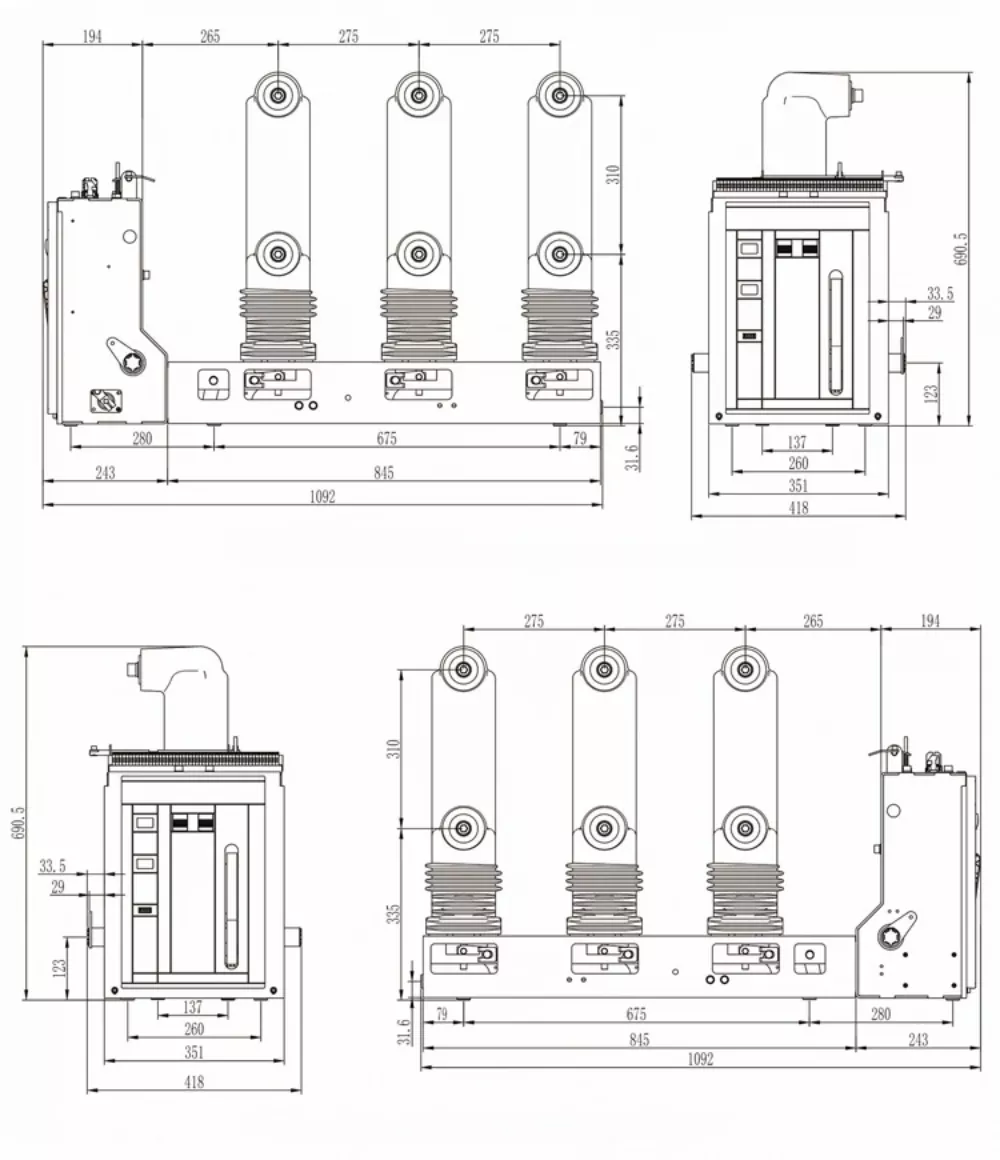

寸法図

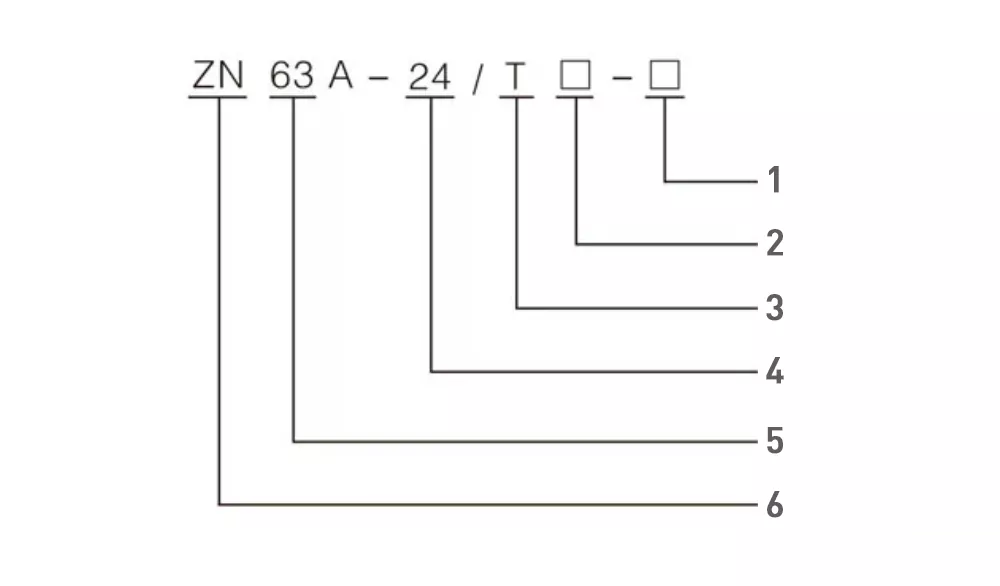

モデルの識別

• 1 – 定格短絡遮断電流 (kA)
• 2 – 定格電流 (A)
• 3 – 操作機構
• 4 – 定格電圧 (kV)
• 5 – デザインシリーズ
• 6 – 屋内真空遮断器

製品の特徴

• コンパクトな設計と信頼性の高い伝達を備えた一体型サイドマウント操作機構。
• 銅クロム接点を備えた高性能真空遮断器により、優れた消弧能力と電気的寿命の延長が保証されます。
• 水平配置のスプリング操作機構により、手動充電とモーター充電の両方に対応します。
• の24kV 側面取り付け真空遮断器さまざまな開閉装置システムに合わせて、固定タイプまたは引き出しタイプとして設置できます。
• 高い誘電絶縁強度、低電流チョッピング、優れた短絡遮断性能。
• 固体エポキシ絶縁は、湿気、紫外線、温度変化、経年劣化、汚染に対する優れた耐性を備えています。
• 機械的寿命は最大 10,000 回で、頻繁にスイッチングする用途に適しています。
• インテリジェント保護リレーと変電所自動化システムをサポートします。

技術的パラメータ

構造設計

サーキットブレーカーは、センターシールセラミックまたはガラス真空遮断器を備えた三相極構造を採用しています。銅クロム接点と縦磁場技術により、接点の浸食を効果的に低減し、誘電回復と遮断性能を向上させます。内蔵のスプリング操作機構により、寿命を通じて最小限のメンテナンスで安定した開閉動作を実現します。

アプリケーション要件に応じて、ポールは高強度エポキシ樹脂絶縁体またはシリコーンゴムコーティングされた絶縁体を使用して製造でき、湿気、結露、紫外線暴露、および過酷な産業環境に対する優れた耐性を提供します。

アプリケーション

の24kV 側面取り付け真空遮断器信頼性の高い保護、頻繁な動作、長い耐用年数を必要とする中電圧配電システムで広く使用されています。

• 発電所
• 変電所
• 産業用配電システム
• 採掘作業
• 冶金工場
• 化学処理施設
• 石炭産業
• 再生可能エネルギープロジェクト
• 商用および都市電力ネットワーク
• スマート変電所と自動化システム

動作環境

• 周囲温度: -15°C ～ +40°C
• 設置高度: 最大 1000m (ご要望に応じてこれ以上の高度も利用可能)
• 最大震度：8度
• 相対湿度: 日平均 ≤95%、月平均 ≤90%
• 火災の危険、爆発の危険、深刻な汚染、腐食性ガス、過度の振動のない環境に適しています。

動作原理

の24kV 側面取り付け真空遮断器消弧媒体として密閉型真空遮断器を使用します。故障電流が発生すると、接点が急速に分離し、真空チャンバーがほぼ瞬時にアークを消滅させ、接点の摩耗を最小限に抑えながら迅速な故障分離を実現します。スプリング作動機構との組み合わせにより、信頼性の高い開閉性能、高い遮断容量、長期安定動作を実現します。

この真空サーキットブレーカーを選ぶ理由?

• コンパクトな一体型サイドマウント設計
• 長い電気的および機械的耐用年数
• メンテナンス性に優れた構造
• 優れた断熱性能
• 頻繁なスイッチング条件下でも信頼性の高い動作を実現
• 固定および引き出し式開閉装置に最適
• インテリジェントな保護および自動化システムとの互換性

よくある質問

24kV 側面取り付け真空遮断器は何に使用されますか?

これは、変電所、産業プラント、公共配電システム、商用電力ネットワークにおける中電圧電気機器の切り替え、保護、制御に使用されます。

真空遮断器の利点は何ですか?

真空サーキットブレーカーは、優れたアーク遮断、低メンテナンス要件、長寿命、高い動作信頼性、およびオイルや SF6 ガスを使用しない環境に優しい動作を実現します。

このサーキットブレーカーは引き出し式開閉装置に取り付けることができますか?

はい。固定取り付け構成と引き出し可能な構成の両方で利用できるため、さまざまな開閉装置アセンブリに柔軟に統合できます。

この製品はどの業界でよく使用されていますか?

発電、変電所、冶金、鉱業、化学処理、石炭産業、再生可能エネルギー施設、産業用配電システムで広く使用されています。
