信頼性の高い中電圧配電は、安全なスイッチング、効果的なフィーダ管理、および信頼性の高い屋外機器に依存します。安強パワーを供給します24kV ポール取り付け型 SF6 負荷遮断スイッチ、信頼性の高い負荷スイッチング、柔軟な運用、および配電自動化システムとの実用的な統合を必要とする架空配電ネットワーク向けに設計されています。その動作原理、技術仕様、設置要件を理解することは、公益事業者、事業者、電気請負業者が十分な情報に基づいて購入を決定するのに役立ちます。

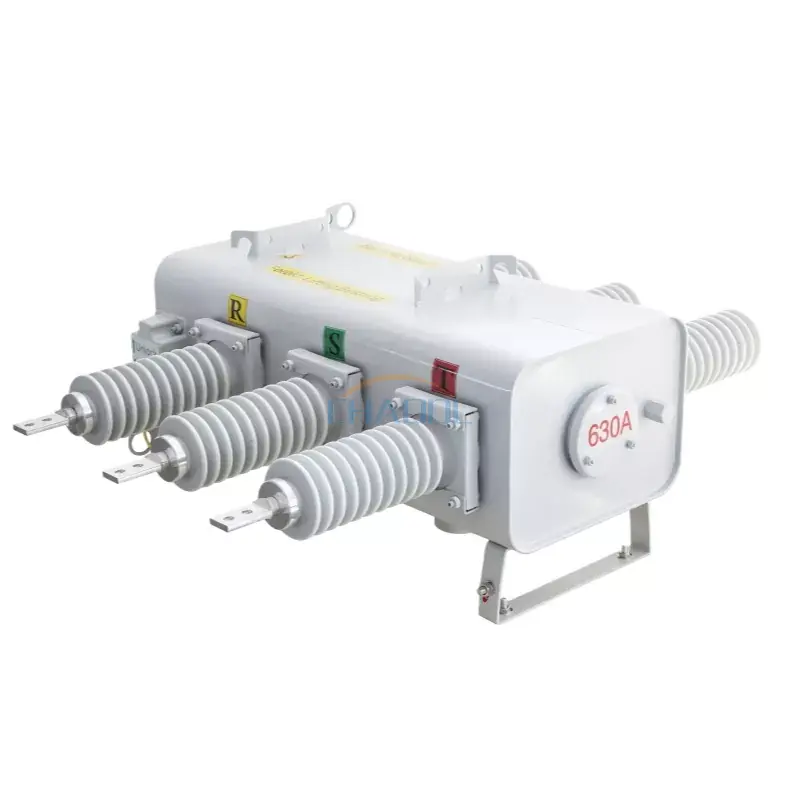

24kV 柱取り付け SF6 負荷遮断スイッチは、絶縁と消弧に六フッ化硫黄 (SF6) ガスを使用する屋外中電圧開閉装置です。電柱に設置すると、オペレーターが負荷電流を制御し、架空送電線を管理可能なセクションに分割し、計画的なスイッチング操作をサポートするのに役立ちます。 Anqiang Power FLW34-24 シリーズは、定格電流 630A、電圧オプション 11kV、24kV、および 33kV、および手動、電動、および遠隔操作オプションでリストされています。このガイドでは、配電ネットワーク プロジェクトの動作原理、主な技術パラメータ、アプリケーション、選択基準、メンテナンスの考慮事項について説明します。
24kV ポールマウント SF6 負荷遮断スイッチは、中電圧架空配電ネットワークで使用される屋外スイッチング デバイスです。その主な目的は、定格動作条件下で指定された負荷電流を流したり遮断したりすることです。フィーダ沿いの選択されたポイントで制御されたスイッチングを有効にすることで、電力会社が配電を管理し、運用目的でセクションを分離するのに役立ちます。
この用語は、次の 3 つの重要な特徴を説明します。
安強パワー FLW34-24 製品は、定格電流 630A で、11kV、24kV、および 33kV の定格電圧オプションとしてリストされています。ネットワークの電気要件とメーカーが確認した製品定格に従って、適切な構成を選択する必要があります。
単純な断路器とは異なり、負荷遮断スイッチは指定された負荷電流を遮断するように設計されています。ただし、あらゆる短絡電流を遮断できる回路ブレーカーとして自動的に扱うべきではありません。必要な障害保護は、調整された保護システムと適切な機器によって提供される必要があります。
動作原理は、機械的な接触動作と SF6 ガスの電気絶縁および消弧特性を組み合わせたものです。電流が流れているときに接点が離れると、接点間に電気アークが発生する可能性があります。スイッチング チャンバーは、デバイスの指定された動作条件下でこのアークを制御し、消灯するように設計されています。
スイッチが閉じると、その導電性接点が意図した電流経路を提供します。電気は架空配電回路を通って、下流の変圧器、産業施設、商業ビル、またはその他の接続された負荷に流れます。
許可されたスイッチ操作が必要な場合、操作機構が接点を動かします。 SF6 ベースの遮断システムは、電流とスイッチング条件が機器の定格能力内に留まっている限り、接点の分離中に発生するアークを消すのに役立ちます。
オペレータは、戦略的に配置されたスイッチを使用して、配給フィーダをセクションに分割できます。この構成により、計画的なメンテナンス、負荷転送、指定されたネットワーク セクションの分離がサポートされます。実際の障害分離は、保護スキーム、障害検出、スイッチング シーケンス、上流および下流のデバイスとの調整によって異なります。
選択した構成に応じて、スイッチは手動、電動、または遠隔操作をサポートできます。互換性のあるコントローラーと通信インターフェイスが含まれている場合は、配信自動化システムの一部を形成することもできます。
追加の機器オプションについては、購入者は、プロジェクト仕様を最終決定する前に、Anqiang Power の中電圧負荷スイッチ製品範囲を検討し、さまざまなスイッチング構成を比較できます。
技術パラメータによって、スイッチが特定のネットワークに適しているかどうかが決まります。次の表は、Anqiang Power FLW34-24/630-20 製品に関して公開されている主な仕様をまとめたものです。値は、調達前に現在のデータシートおよび承認された構成と照らし合わせて検証する必要があります。
| パラメータ | 公開された仕様 | 選択の考慮事項 |
|---|---|---|
| 製品型式 | FLW34-24 / FLW34-24/630-20 | 正確なモデル指定は見積書とデータシートで確認してください。 |
| 定格電圧オプション | 11kV、24kV、33kV | 選択したバージョンをネットワークの電圧および絶縁要件に合わせてください。 |
| 定格電流 | 630A | 連続負荷電流と予想される動作条件を確認してください。 |
| 定格周波数 | 50/60Hzは商品ページに記載 | 注文した構成に適用可能な周波数を確認してください。 |
| ピーク耐電流 | 50kA | テストの基準、期間、およびシステム障害レベルとの調整を検証します。 |
| 定格短時間耐電流 | 記載通り 20/4kA/s | 表記とその適用期間の説明を求めます。 |
| ケーブルの定格充電電流と遮断電流 | 25A | 特定のケーブル開閉デューティへの適合性を確認してください。 |
| 定格充電および遮断電流 | 16A | 対象となる架空線スイッチング アプリケーションを確認してください。 |
| 機械的操作 | 6,000 の操作がリストされています | 試験条件やメンテナンススケジュールを確認してください。 |
| 相対ガス漏れ率 | 記載されているとおり、年間 1% を超えない | 該当する規格や測定方法をご確認ください。 |
| エンクロージャとコントローラの保護 | IP44準拠 | 露出、キャビネットの配置、および追加の環境保護のニーズを評価します。 |
重要な仕様上の注意:公開されているパラメータ リストには、周波数表記や短時間電流表記など、省略されたエントリや潜在的に曖昧なエントリが含まれています。 Anqiang Power からの確認なしに、これらの値を検証済みのテスト結果として解釈すべきではありません。特に、ピーク耐量定格は定格短絡遮断容量と同じではありません。
プロジェクトの文書化については、該当する型式試験レポート、絶縁レベル、動作機構の詳細、制御電圧、端子配列、および設置図も要求してください。これらの文書は、エンジニアが単一の見出しの評価に依存するのではなく、スイッチング アセンブリ全体を評価するのに役立ちます。
SF6 ロード ブレーク スイッチは、正しく設計および保守されている場合、架空配電システムにいくつかの実用的な利点をもたらします。
ポールマウント構造では、スイッチ装置を配電構造に直接設置します。これにより、追加の地上スペースの必要性が減り、専用の屋内電気室が現実的でない場合でもフィーダのレイアウトをサポートできます。
SF6 は強力な誘電特性を持っており、高電圧電気機器に広く使用されています。適切に設計されたスイッチング チャンバー内で、絶縁と消弧性能をサポートします。実際の開閉能力は接点の設計、ガスの状態、動作機構、定格デューティによって異なります。
手動、電動、およびリモート制御のオプションは、さまざまな運用要件に対応できます。リモートスイッチングにより、制御システムと通信インフラストラクチャが適切に実装されていれば、日常的なネットワーク再構成時に現場に行く必要性が軽減されます。
互換性のあるコントローラおよび監視システムと統合すると、柱上スイッチは自動フィーダ管理に貢献できます。エンジニアは、注文する前に、通信プロトコル、補助電源要件、制御ロジック、およびインターロックの仕組みを確認する必要があります。
密閉されたスイッチング チャンバーにより、内部コンポーネントが外部汚染にさらされるのを制限できます。それにも関わらず、日常メンテナンスの要件が低いからといって、メンテナンス不要の運用を意味するわけではありません。機械的リンケージ、制御回路、絶縁コンポーネント、およびガス関連パラメータは、引き続きメーカーの指示に従って検査する必要があります。
さらに考慮すべき点は、環境への責任です。 SF6 は強力な温室効果ガスであるため、機器の所有者は漏れ防止、ガス回収、および準拠した耐用年数終了後の取り扱いを実施する必要があります。地域の規制やプロジェクトの持続可能性の目標によっては、代替の断熱技術も評価する必要があるかもしれません。
24kV 柱取り付け SF6 負荷遮断スイッチは、電気定格と環境仕様が設置に一致する場合、屋外配電アプリケーションに適しています。
アプリケーションの適合性は、公称電圧以上のものに依存します。短絡レベル、スイッチング負荷、周囲温度、高度、汚染度、風荷重、取り付け強度、および必要な制御機能をすべて評価する必要があります。
調達チームは、電圧と電流のみに基づいてデバイスを選択するのではなく、完全な動作環境を評価する必要があります。構造化されたレビューにより、仕様のギャップを減らし、インストール中のコストのかかる変更を回避できます。
スイッチング機器を比較する購入者は、ロード スイッチとサーキット ブレーカーの違いも理解する必要があります。負荷スイッチは指定された通常のスイッチング義務を処理しますが、適切に定格された回路ブレーカーは宣言された遮断能力内で故障電流を遮断するように設計されています。システム保護設計により、どのデバイスが必要か、またそれらがどのように連携して動作するかが決まります。
屋外中電圧機器を安全に動作させるには、正しい設置が不可欠です。設置と試運転は、回路を絶縁し、関連するすべての安全制御を実施した状態で、資格のある電気担当者が承認された手順に従って実行する必要があります。
メンテナンスの間隔は、メーカーの指示、適用される電気規制、および実際の動作環境に従う必要があります。機器が厳しい天候、重度の汚染、頻繁な切り替え、または異常な動作条件にさらされている場合は、検査頻度を増やす必要がある場合があります。
SF6 の取り扱いは、訓練を受けた担当者が適切な機器と手順を使用して実行する必要があります。定期的なメンテナンス方法として、意図的にガスを排出しないでください。漏れの検出、回収、保管、廃棄については、該当する環境要件に従ってください。
その主な機能は、屋外の中電圧配電ネットワークで指定された負荷電流を流したり遮断したりすることです。また、フィーダの区分化と制御されたスイッチング操作もサポートします。障害保護は、適切に調整された保護システムによって提供される必要があります。
公開されている製品情報には定格電流630Aと記載されています。購入者は、購入前に正確な注文構成とその適用可能な技術評価を確認する必要があります。
はい、リモート操作は製品構成オプションとしてサポートされています。プロジェクトに必要なコントローラー、補助電源、通信インターフェース、自動化の互換性を確認する必要があります。
いいえ。負荷遮断スイッチは指定された負荷電流を遮断するように設計されていますが、回路ブレーカーは定格遮断能力の範囲内で故障電流を遮断するように設計されています。正しい機器の配置は、ネットワーク保護の調査と適用される規格によって異なります。
安強パワー は、11kV、24kV、および 33kV の定格電圧オプションをリストしています。利用可能な構成、絶縁要件、寸法の詳細については、製造元に確認する必要があります。
はい。密閉されたガス室により外部汚染への曝露は軽減されますが、定期的な検査は依然として必要です。メンテナンスは、メーカーが指定した操作機構、絶縁コンポーネント、制御システム、ガス状態を対象とする必要があります。
システム電圧、定格電流、周波数、設置環境、必要な動作モード、制御電圧、数量、適用規格、プロジェクトの場所を提供します。単線図、取り付け要件、および特殊な環境条件は、サプライヤーが適切な構成を確認するのに役立ちます。
24kV 柱取り付け SF6 負荷遮断スイッチは、制御された負荷切り替えを可能にし、フィーダの区分化をサポートし、ローカルまたはリモート操作のオプションを提供することにより、現代の中電圧配電において重要な役割を果たします。その有効性は、正しい電気の選択、調整された障害保護、適切な設置、および責任ある長期メンテナンスに依存します。
安強パワー は、公開されている 630A 定格電流仕様と複数の電圧オプションを備えた、柱上スイッチング装置を必要とする配電プロジェクト向けの FLW34-24 シリーズを提供しています。ご注文前に、技術データシート、動作構成、環境適合性、および関連する試験文書をご確認ください。ユーティリティのアップグレード、産業用配電プロジェクト、または配電自動化の設置を計画している場合は、製品の詳細を確認し、お問い合わせ電圧要件、技術仕様、カスタマイズのニーズについては、Anqiang Power チームと話し合ってください。
