安全で信頼性の高い配電のために 36kV 屋内高圧サーキットブレーカーを選択するにはどうすればよいですか?

記事の概要

A 36kV 屋内高圧遮断器は現代の中高電圧電力システムの重要なコンポーネントであり、変電所、産業プラント、商業インフラにおける故障電流の安全な遮断と安定したエネルギー分配を保証します。この記事では、これらのブレーカーの仕組み、主要な選択基準、設置上の考慮事項、メンテナンス方法、一般的な運用上の課題について説明します。これは、エンジニア、調達チーム、プロジェクト プランナーがシステムの信頼性と運用の安全性を向上させながら、情報に基づいた意思決定を行えるように設計されています。

目次

• 1. 36kV屋内高圧遮断器の紹介
• 2. 配電システムに共通する課題
• 3. 高圧遮断器の動作原理
• 4. 適切なサーキットブレーカーを選択するための重要な要素
• 5. 技術パラメータの概要
• 6. インストールに関する考慮事項
• 7. メンテナンスとライフサイクル管理
• 8. アプリケーションシナリオ
• 9. 安全基準と適合性
• 10.安強電力ソリューションを選ぶ理由
• 11. よくある質問
• 12. 結論

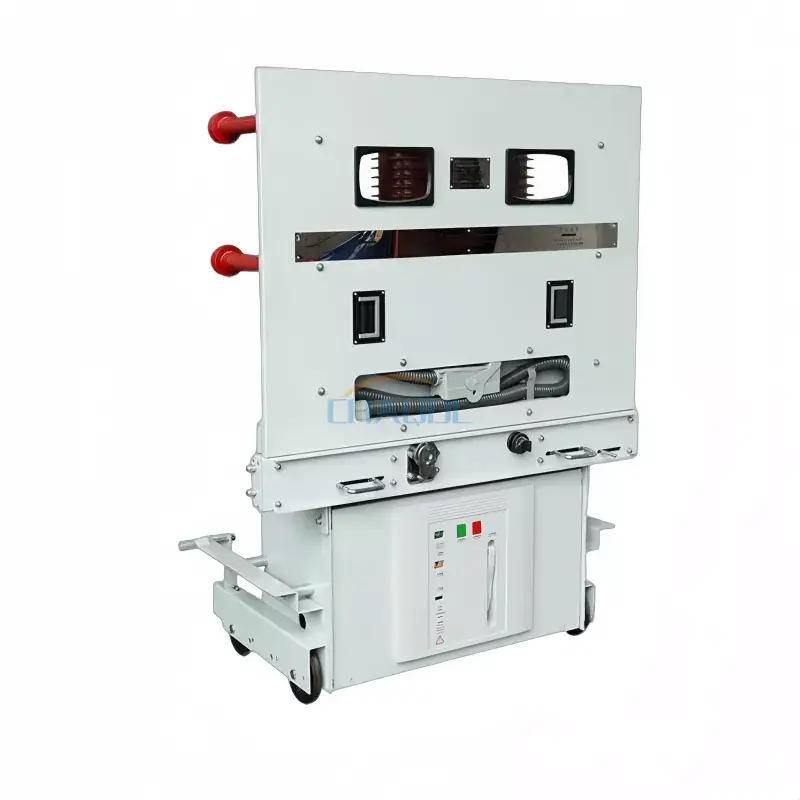

1. 36kV屋内高圧遮断器の紹介

36kV 屋内高電圧サーキットブレーカーは、中高電圧レベルで動作する電気ネットワークを保護するように設計されています。短絡や過負荷などの障害電流を遮断し、機器の損傷を防ぎ、電力システムの継続的な安定性を確保します。これらのブレーカーは、屋内開閉装置アセンブリ、特に GIS (ガス絶縁開閉装置) および AIS (空気絶縁開閉装置) システムで広く使用されています。

最新の配電ネットワークでは、信頼性と安全性は交渉の余地がありません。工業地帯、都市送電網、再生可能エネルギー統合システムでの需要が高まるにつれて、高性能サーキットブレーカーの役割はさらに重要になっています。

2. 配電システムに共通する課題

• インフラの老朽化による短絡障害の多発
• 旧式ブレーカーのアーク遮断能力が不十分
• 重要な施設の高額なメンテナンスコストとダウンタイム
• 屋内変電所のスペース制限
• 最新のスマート グリッド システムとの互換性の問題

これらの課題は、多くの場合、予期しない停止、運用コストの増加、システム効率の低下につながります。適切に選択された 36kV 屋内サーキット ブレーカーは、これらのリスクを大幅に軽減します。

3. 高圧遮断器の動作原理

36kV 屋内サーキットブレーカーの中心的な機能は、異常な電流状態を検出し、ミリ秒以内に回路を遮断することです。故障が発生するとブレーカー接点が離れ、アークが発生します。このアークは、真空や SF6 ガスなどの絶縁媒体を使用して消えます。

真空サーキットブレーカーは、その高い絶縁耐力、メンテナンスの必要性の低さ、および環境上の利点により、36kV レベルで特に一般的です。

4. 適切なサーキットブレーカーを選択するための重要な要素

• 定格電圧:36kV システム要件との互換性を確保
• 遮断容量:予想される最大故障電流を処理する必要がある
• 断熱レベル:サージ保護のための高い耐衝撃性能
• 機械的耐久性:サポートされる動作サイクル数
• 環境条件:温度、湿度、高度への適応性
• 制御システムの統合:SCADAおよびスマートグリッドシステムとの互換性

適切なモデルを選択すると、長期的な安定性が確保され、ダウンタイムが短縮され、全体的な電気安全性能が向上します。

5. 技術パラメータの概要

6. インストールに関する考慮事項

安全な操作と長い耐用年数を確保するには、適切な設置が不可欠です。屋内サーキットブレーカーは、湿度と温度が管理され、換気の良い開閉装置室に設置する必要があります。

• 開閉装置バスバーとの位置が正しく配置されていることを確認します
• 通電前に絶縁抵抗を確認してください
• 適切な接地接続を維持してください
• メカニカルジョイントのメーカーのトルク仕様に従ってください。

7. メンテナンスとライフサイクル管理

最新の 36kV サーキットブレーカーは最小限のメンテナンスしか必要としませんが、定期的な検査は引き続き不可欠です。通常、メンテナンス ルーチンには、接点の摩耗検査、絶縁テスト、機械的動作のチェックが含まれます。

• 年に一度の絶縁抵抗試験
• アークチャンバーの状態検査
• 機械駆動システムの潤滑
• トリップユニットの校正とテスト

8. アプリケーションシナリオ

36kV 屋内高電圧サーキットブレーカーは、複数の業界で広く使用されています。

• 発電所
• 都市部の変電所と配電網
• 工業用製造施設
• 風力発電や太陽光発電などの再生可能エネルギー システム
• 鉄道および地下鉄の電化システム

9. 安全基準と適合性

高電圧サーキットブレーカーは、IEC 62271 シリーズなどの国際規格に準拠する必要があります。これらの規格は、絶縁、機械的耐久性、および電気的性能の要件を定義します。

コンプライアンスにより、複雑な電力システムにおける運用の安全性、相互運用性、および長期的な信頼性が保証されます。

10.安強電力ソリューションを選ぶ理由

安強パワー は、現代の電力インフラに合わせた高度な電気スイッチング ソリューションの提供に取り組んでいます。同社は、強化されたアーク消弧技術、堅牢な機械構造、最適化された安全機能を備えて設計された高性能 36kV 屋内サーキットブレーカーに焦点を当てています。

• 厳格な品質管理とテスト手順
• カスタマイズされたソリューションのエンジニアリング サポート
• 複雑なグリッド条件下でも信頼性の高いパフォーマンスを実現
• メンテナンスの必要性を軽減しながら長寿命を実現

11. よくある質問

Q1: 36kV 屋内遮断器の主な機能は何ですか?
故障電流を遮断し、機器の損傷を防ぐことで電気システムを保護します。

Q2: 真空ブレーカーとSF6ブレーカーの違いは何ですか?
真空ブレーカーは真空アークチャンバーを使用しますが、SF6 ブレーカーは消弧に六フッ化硫黄ガスを使用します。真空タイプはより環境に優しいです。

Q3: メンテナンスはどれくらいの頻度で行えばよいですか？
動作条件と負荷頻度に応じて、通常は年に 1 回。

Q4: これらのブレーカーはスマートグリッドに統合できますか?
はい、最新の設計は SCADA とデジタル監視システムをサポートしています。

12. 結論

適切な 36kV 屋内高圧サーキットブレーカーを選択することは、安全で効率的で中断のない配電を確保するために不可欠です。技術パラメータ、動作原理、設置要件を理解することで、意思決定者はシステムの信頼性を大幅に向上させ、運用リスクを軽減できます。

高度なエンジニアリング能力により、安強パワーは、現代の電力インフラの課題に対して信頼できるソリューションを提供し続けています。
