電力機器の専門メーカーとして、安強パワー信頼できるものを提供します零相変流器残留電流を検出し、配電システムの地絡保護をサポートするように設計されています。分割コア構造、安定した磁気性能、取り付けの容易さにより、迅速な障害検出と信頼性の高い動作が不可欠な保護および監視アプリケーションに適しています。
零相変流器は、電流の不均衡や地絡によって生じる残留電流または零相電流を検出するために使用される特殊な変流器です。主に個別の相電流を測定する従来の変流器とは異なり、このデバイスは変圧器のコアを通過する合成電流を監視します。通常の動作条件下では、監視される電流のベクトル和はゼロに近くなります。地絡や漏電経路が発生するとバランスが変化し、残留電流が検出されます。この信号は保護リレーに転送され、適切な保護動作を開始します。
産業用配電ネットワーク、変電所、開閉装置アセンブリ、改修プロジェクトの場合、適切な変圧器を選択するには、コアの設計、開口サイズ、絶縁、設置方法、精度、リレーの互換性、および環境条件に注意を払う必要があります。適切に選択されたゼロシーケンス変流器は、保護システムがより効果的に応答するのに役立ちながら、故障監視を改善できます。
ゼロシーケンス変流器は、コアバランス変流器または残留変流器と呼ばれることがあり、電気回路内の電流の不均衡を検出するように設計されています。その主な用途は、地絡、絶縁問題、または漏電経路に関連する残留電流を特定することです。
従来の相変流器とは動作概念が異なります。 1 つの導体だけを測定するのではなく、保護された回路に属する導体が磁気コアを通過します。導体を流れる電流のバランスがとれている場合、導体間の磁気効果はほとんど互いに打ち消し合います。故障により意図しない経路に電流が流れると、コア内に残留磁場が発生し、二次巻線が対応する信号を生成します。
この動作原理により、変圧器は保護リレーや他の監視装置と連携して動作することができます。したがって、電気技術者やシステム インテグレーターにとって、このデバイスは、全体的な地絡保護スキーム内の重要な検出コンポーネントとして機能します。
動作原理はキルヒホッフの現行法則と密接に関連しています。平衡三相回路では、相電流のベクトル和は理論的にはゼロになります。
Ia + Ib + Ic = 0
その結果、コア内部で発生する磁束は最小限に抑えられ、二次出力は非常に小さくなります。
地絡が発生すると、電流の一部が意図しない経路を通って目的の回路から流出します。したがって、現在のバランスが崩れます。
Ia + Ib + Ic ≠ 0
結果として生じる残留電流により、コア内に磁束が発生します。二次巻線は、保護リレーによって検出できる電気信号を生成します。
一般的な保護シーケンスは次のように要約できます。
このプロセスにより、保護システムは、個々の相変流器からの測定値のみに依存することなく、異常な残留電流を特定できるようになります。

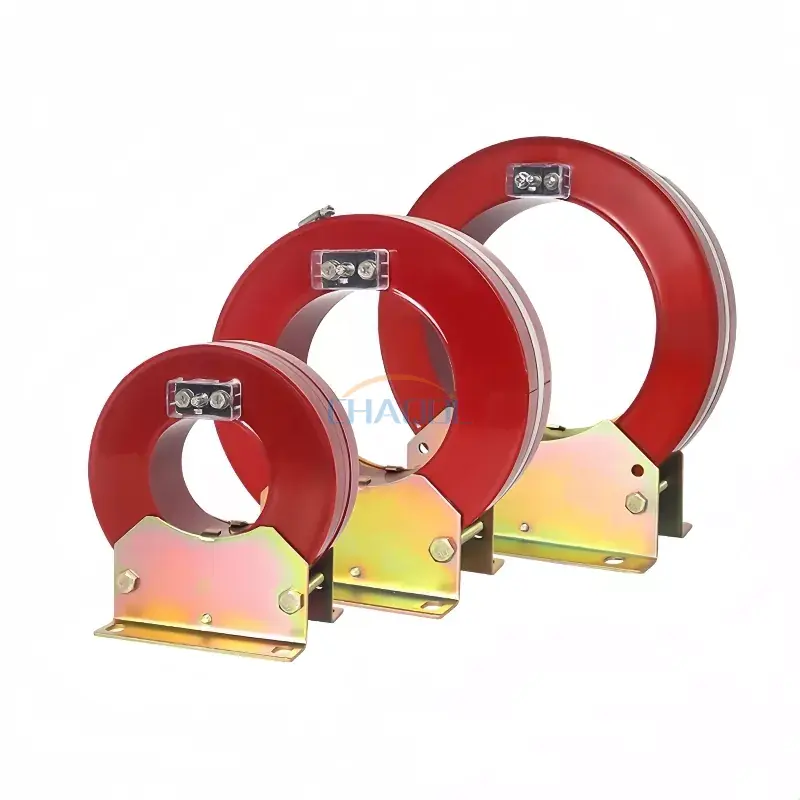

産業用電気用途では、機械構造と電磁性能も同様に重要です。 Anqiang Power の LXK シリーズは、エポキシ樹脂真空鋳造による分割コア設計を採用しており、ケーブルを取り外すことなく、既存の一次ケーブルの周囲に変圧器を取り付けることができます。これは、ダウンタイムを最小限に抑えることが最優先される改修プロジェクトやメンテナンス プロジェクトの場合に特に役立ちます。
このタイプの変圧器を評価するときは、いくつかの特性を考慮する必要があります。
これらの特性により、スプリットコア設計は、一次回路を大幅に変更することなく既存の電気インフラをアップグレードする場合に特に実用的になります。
ゼロシーケンス変流器は、幅広い配電および保護システムに統合できます。その主な役割は、保護または監視装置に残留電流情報を提供することです。
典型的なアプリケーションには次のようなものがあります。
たとえば、配電盤では、変圧器は下流の回路に電力を供給する導体を監視できます。絶縁劣化によりアース側に電流が流れた場合、その残留電流を検出して保護リレーに伝えることができます。その後、リレーは、測定された状態が回路の中断を必要とするかどうかを判断できます。
このアプローチは、異常な電流状態を早期に検出することで、機器の損傷、ダウンタイムの延長、および電気安全事故のリスクを軽減できるため、価値があります。
ゼロシーケンス変流器の選択は、開口サイズのみに基づいて行うべきではありません。技術者は、電気システム、設置環境、保護リレー、機械的配置を合わせて評価する必要があります。
| 選択要素 | 考慮すべきこと | なぜそれが重要なのか |
|---|---|---|
| コア口径 | 内径をケーブルまたは導体の配置と一致させる | 実用的な設置と十分なクリアランスを確保 |
| システム電圧 | 電気系統との適合性を確認する | 適切な絶縁と安全な動作をサポートします。 |
| 残留電流 | 予想される検出範囲を決定する | 適切な保護感度を確保するのに役立ちます |
| リレーの互換性 | 二次出力とリレーの要件を確認する | 保護システムが信号を正しく解釈できることを保証します |
| 設置方法 | ソリッドコアまたはスプリットコア構造を検討する | スプリットコアモデルは改造用途に有利です |
| 環境条件 | 温度、汚染度、湿度、設置場所 | 安心の長期運用をサポート |
改造用途の場合、技術者は一般に、一次回路を完全に分解するのではなく、既存のケーブル配置の周囲にスプリットコア変圧器を設置できるため、スプリットコア変圧器は実用上大きな利点をもたらします。
信頼性の高い残留電流測定には、正しい設置が不可欠です。変圧器の開口部を通る導体の配線は、変圧器が保護された回路の完全な電流関係を測定できるように、保護設計に従う必要があります。
インストール前に、エンジニアは以下を確認する必要があります。
参照されている LXK シリーズの場合、記載されている通常動作条件には、屋内設置、-5°C ～ 40°C の周囲温度範囲、非腐食性、低汚染環境が含まれます。エンジニアは、設置前に、選択した製品の技術文書と照らし合わせて実際のプロジェクトの状況を必ず確認する必要があります。
安強パワー の LXK シリーズは、さまざまな一次ケーブル配置に対応する複数の開口オプションを提供します。利用可能な寸法の範囲は約 80 mm ～ 300 mm であるため、エンジニアは変圧器を既存の配電機器に統合する際に柔軟性が得られます。
| モデル | 絞りD | ディメンションE | L寸法 | L1寸法 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123mm |
| LXK-100 | Φ100 | 58mm | 130mm | 122mm |
| LXK-120 | Φ120 | 57mm | 130mm | 120mm |
| LXK-150 | Φ150 | 58mm | 190mm | 123mm |
| LXK-180 | Φ180 | 58mm | 190mm | 125mm |
| LXK-200 | Φ200 | 60mm | 280mm | 129mm |
| LXK-240 | Φ240 | 80mm | 280mm | 167mm |
| LXK-260 | Φ260 | 55mm | 280mm | 120mm |
| LXK-300 | Φ300 | 80mm | 280mm | 170mm |
製品の詳細情報については、エンジニアは次のドキュメントを参照できます。零相変流器の製品ページ利用可能な開口部のサイズを設置の物理的要件と比較します。
その主な目的は、地絡や漏電に関連する残留電流またはゼロシーケンス電流を検出することです。出力は監視および障害分離のために保護リレーに接続できます。
はい。分割コア構造は、一次ケーブルを取り外す必要がなく、既存のケーブルの周りに変圧器を組み立てることができるため、改造やメンテナンスの用途に特に有利です。
従来の変流器は一般に個々の導体の電流を測定しますが、ゼロシーケンス変圧器はコアを通過する導体のベクトル関係から生じる残留電流を検出します。
一般的な用途には、配電盤、変電所、リングメインユニット、変圧器保護システム、開閉装置アセンブリ、サーキットブレーカー保護パネルなどがあります。
重要な要素には、コアの口径、電気システムの要件、予想される残留電流、二次出力、リレーの互換性、絶縁要件、設置方法、および環境条件が含まれます。
ゼロシーケンス変流器は、最新の地絡検出および電気保護システムにとって重要な検出コンポーネントです。正常な電流バランスが崩れたときに生じる残留電流を監視することで、異常な動作状態を特定するための貴重な情報を保護リレーに提供します。分割コア構造により、特に改造やメンテナンス プロジェクトにおける設置の柔軟性がさらに向上します。
信頼性の高い残留電流検出が必要なプロジェクト向けに、Anqiang Power は複数の開口サイズ、エポキシ樹脂真空鋳造、冷間圧延シリコン鋼コア、無酸素銅巻線を備えた LXK シリーズ ソリューションを提供しています。配電ネットワーク、開閉装置アセンブリ、または保護システムに適した変圧器を選択している場合、お問い合わせ技術要件について話し合い、アプリケーションに適した零相変流器ソリューションを見つけてください。
