スルーコア変流器はどのように動作しますか?

抽象的な： コア電流トランスを介しては電気システムの重要なデバイスであり、監視、保護、制御のための正確な電流測定を可能にします。この記事では、エンジニアや施設管理者が十分な情報に基づいた意思決定を行えるよう、その動作原理、利点、設置に関する考慮事項、および顧客の一般的な懸念事項について説明します。

目次

• スルーコア変流器とは何ですか?
• スルーコア変流器の動作原理
• 主な利点
• インストールに関する考慮事項
• 代表的な用途
• 一般的な問題とトラブルシューティング
• よくある質問

スルーコア変流器とは何ですか?

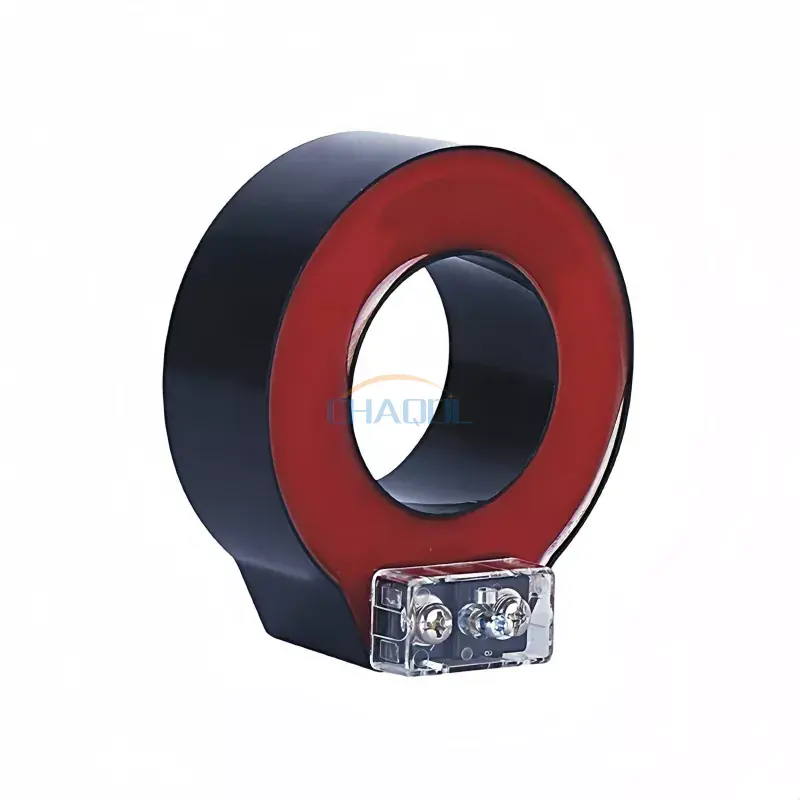

A スルーコア変流器 (TCCT)は、一次回路の電流に比例して減少した電流を生成することによって交流 (AC) を測定するように設計された電気装置です。ウィンドウ型トランスや分割コアトランスとは異なり、導体が TCCT のコアを直接通過しているため、コンパクトな設計と正確な測定が可能です。

• 一次導体が芯線を直接貫通
• 二次巻線は測定用にスケールダウンされた電流を提供します
• 保護リレー、メーター、監視システムに使用

スルーコア変流器の動作原理

TCCT は以下に基づいて動作します。電磁誘導。一次導体は、そこを流れる電流に比例した磁場を生成します。この磁界により二次巻線に電流が誘導され、高電圧に直接さらされることなく機器で安全に測定できます。

主な利点

• コンパクトなデザイン:開閉装置やパネルの設置に簡単にフィットします。
• 高精度:保護リレーおよび計測装置の信頼性の高い測定。
• 耐久性:産業環境での長期使用に耐える堅牢な構造。
• 簡単なメンテナンス:シンプルな構造のためメンテナンスは最小限で済みます。

インストールに関する考慮事項

適切に設置すると、TCCT の最適なパフォーマンスが保証されます。主な要素には次のようなものがあります。

1. 測定エラーを避けるために、一次導体がコアの中心にあることを確認してください。
2. 正確な読み取りのために、二次配線と極性が正しいことを確認してください。
3. 電気的危険を防ぐために、適切な絶縁距離を維持してください。
4. 環境条件を考慮してください。温度、湿度、振動はパフォーマンスに影響を与える可能性があります。

特定の設置ガイドと安全上の推奨事項については、Anqiang Power が各 TCCT モデルの詳細なマニュアルを提供しています。

代表的な用途

• 産業および商業施設のエネルギー計測
• 開閉装置と変圧器の電流監視
• 変電所の保護リレー回路
• リモート監視のためのSCADAシステムへの統合

一般的な問題とトラブルシューティング

高品質の TCCT であっても、運用上の問題が発生する可能性があります。一般的な問題には次のようなものがあります。

• 間違った比率出力:多くの場合、二次配線の間違いやコアの選択が間違っていることが原因で発生します。
• 過熱：通常は過剰な一次電流または換気不良が原因です。
• 磁気飽和:高電流アプリケーションでは測定が歪む可能性があります。
• 機械的損傷:物理的な衝撃や振動はコアの位置合わせに影響を与える可能性があります。

トラブルシューティングには通常、配線の検証、絶縁損傷のチェック、デバイスがアプリケーションに対して正しく定格されていることの確認が含まれます。

よくある質問

• Q: TCCT は AC 電流と DC 電流の両方を測定できますか?
  A: いいえ、貫通コア変流器は電磁誘導に依存しているため、AC 測定専用に設計されています。
• Q: アプリケーションに適した TCCT を選択するにはどうすればよいですか?
  A: 一次電流定格、精度クラス、絶縁レベル、環境条件を考慮してください。
• Q: スルーコア CT はメンテナンスフリーですか?
  A: 必要なメンテナンスは最小限で、主に物理的な損傷と配線の完全性を検査します。
• Q: Anqiang Power の TCCT は何が違うのですか?
  A: Anqiang Power は、精密な製造、耐久性、複雑な設置のサポートを重視しています。

コア貫通変流器は現代の電気システムに不可欠であり、正確な測定、保護、監視機能を提供します。原理、設置、一般的な懸念事項を理解することで、エンジニアはすべてのアプリケーションにわたって信頼性の高い動作を保証できます。
