24kV 柱上高圧サーキットブレーカー

24kV 柱設置高電圧サーキットブレーカーは、中電圧配電システム用に設計された ZW32-24 シリーズ屋外真空サーキットブレーカーです。負荷電流の切り替え、過負荷電流の遮断、電気ネットワークの短絡障害の解消に広く使用されています。高度な真空遮断技術、耐腐食構造、信頼性の高い動作メカニズムを備えたこのサーキットブレーカーは、変電所、産業施設、再生可能エネルギープロジェクト、公共配電システムにおける安全で安定した動作を保証します。

24kV 真空遮断器の専門メーカーとして、当社は世界中の電力会社、電気請負業者、EPC プロジェクト、配電ネットワーク事業者に耐久性と高性能のソリューションを提供しています。

24kV 柱上高圧遮断器とは何ですか?

24kV 柱設置真空遮断器 (VCB) は、配電システムを過負荷、短絡、および電気的故障から保護するために電柱に設置される屋外中電圧開閉装置です。ブレーカーは真空遮断器を採用し、アークを迅速かつ安全に消弧するため、優れた絶縁性能と長寿命を実現します。

従来の油サーキットブレーカーや SF6 サーキットブレーカーと比較して、真空サーキットブレーカーには、メンテナンス要件の軽減、環境への配慮、動作信頼性の向上、機械寿命の長さなどの大きな利点があります。

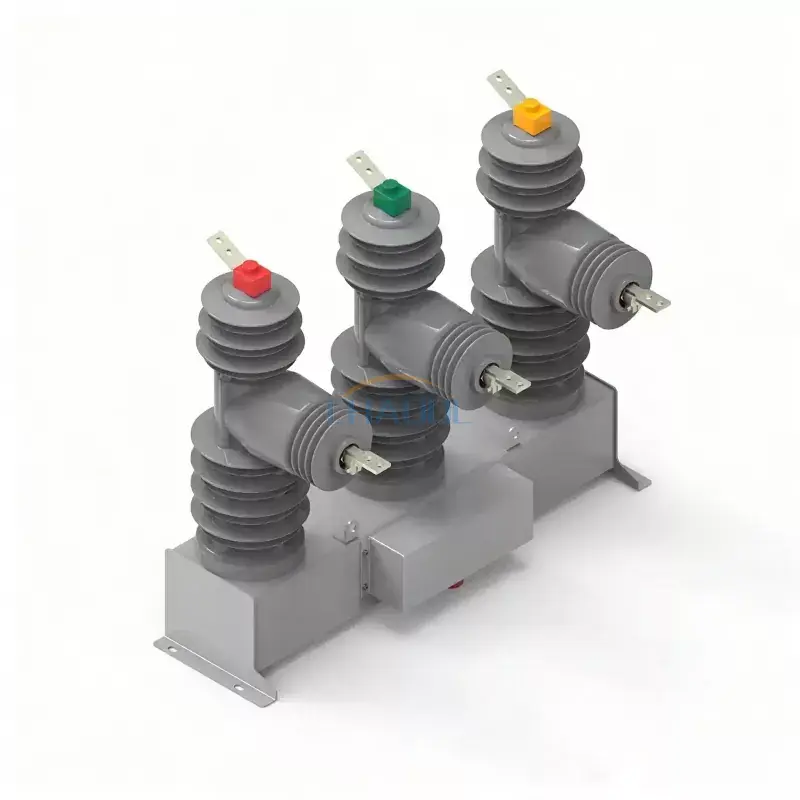

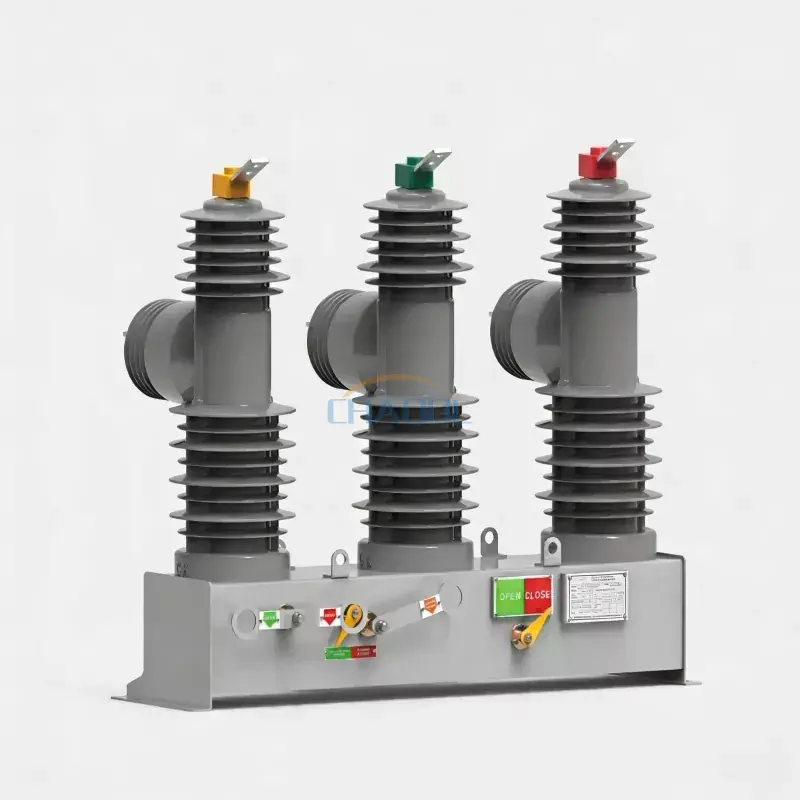

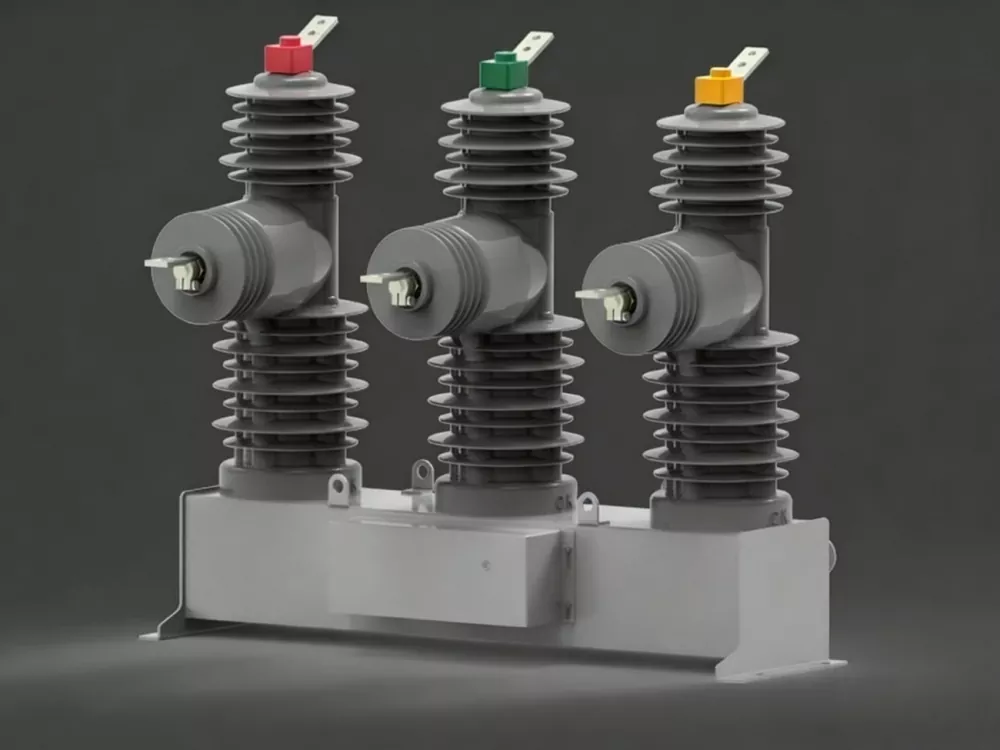

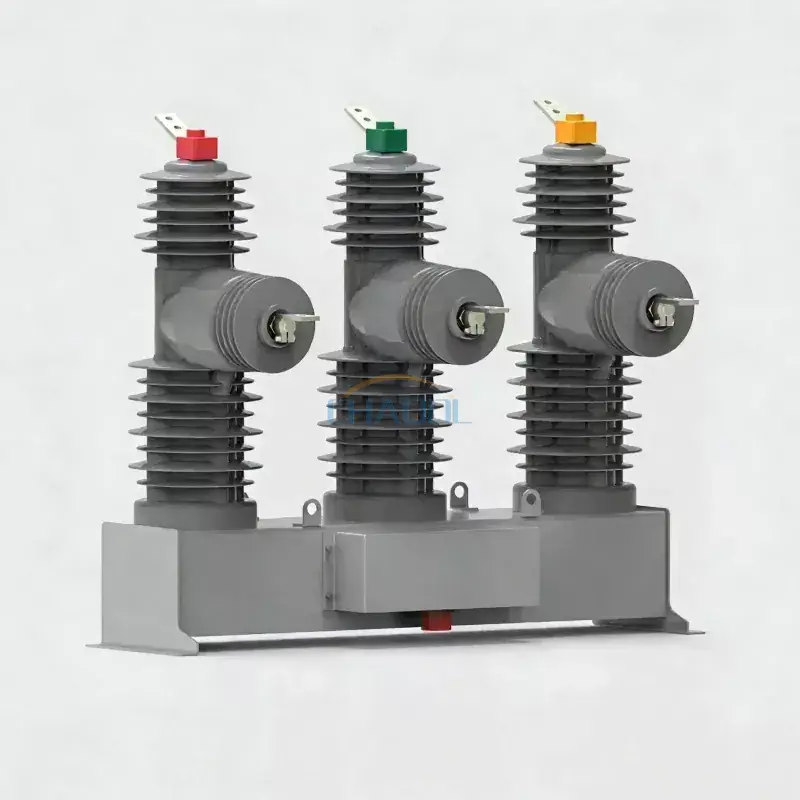

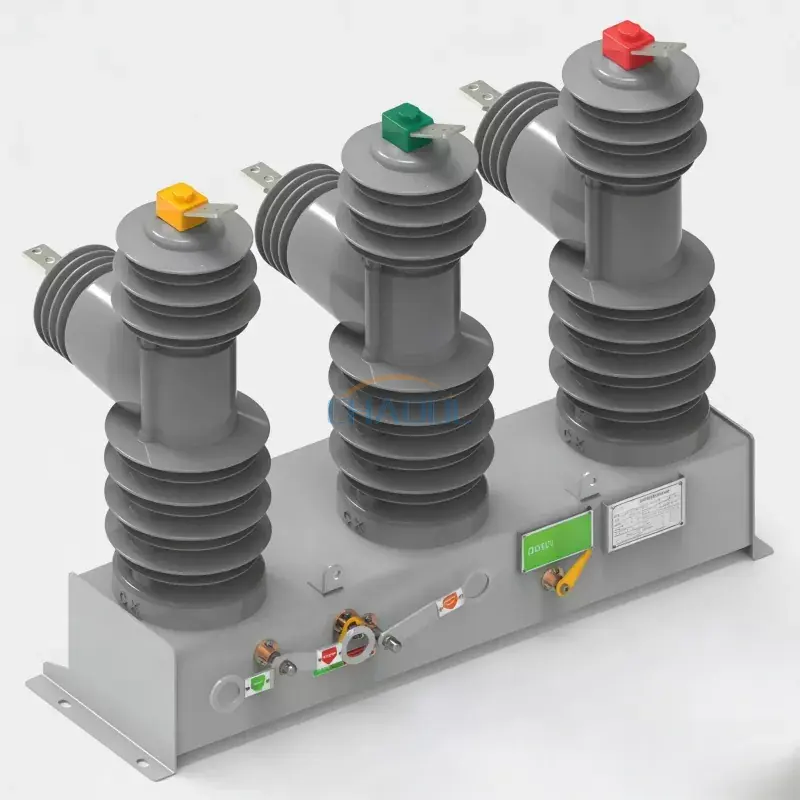

外観図

コンパクトなポール取り付け構造は、屋外設置や厳しい環境条件での長期稼働向けに設計されています。その堅牢な構造により、湿気、埃、紫外線、腐食に対する優れた耐性が保証されます。

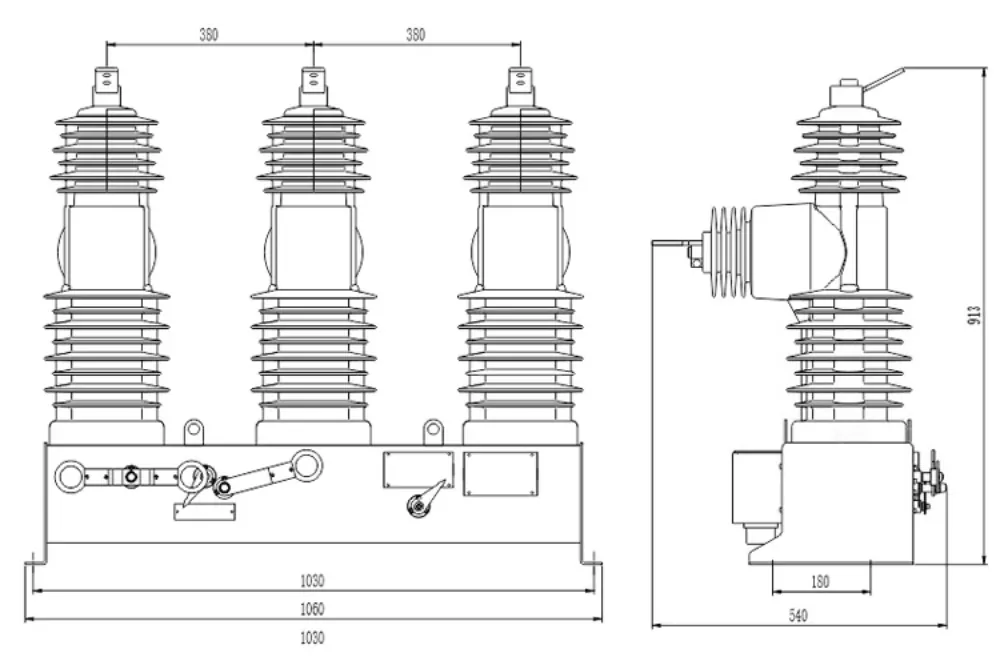

製品寸法図

最適化された構造設計により、高い絶縁性能と動作の安全性を維持しながら、設置スペースの要件を最小限に抑えます。コンパクトなサイズなので、輸送や設置のコストも削減できます。

技術的パラメータ

1.電動式

2. 定格短絡遮断電流(KA)

3. 定格電流(A)

4. バネ作動機構

5. 遮断スイッチ付

6. 定格電圧(KV)

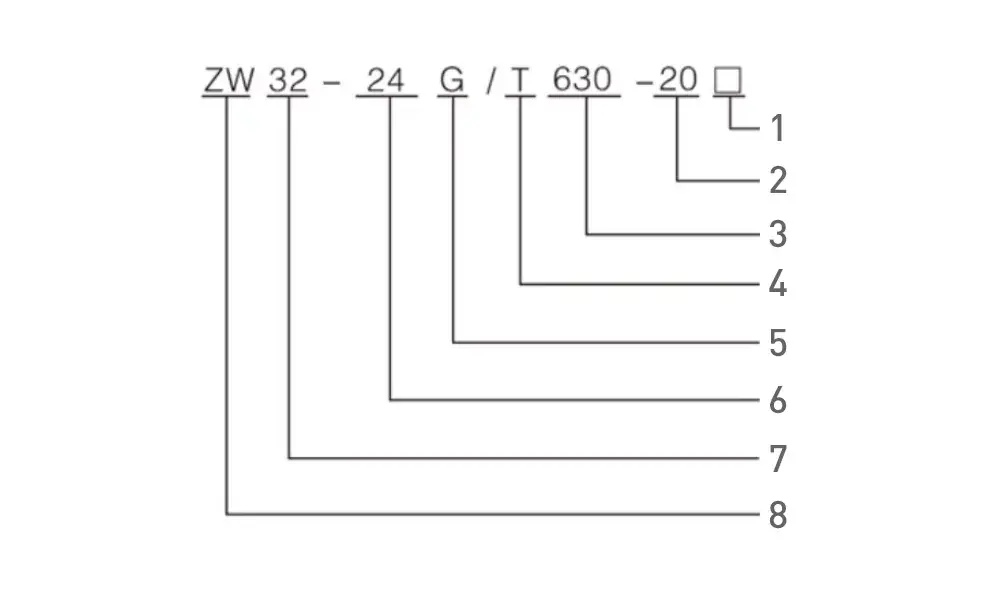

7. デザインシリアルナンバー

8. 屋外用真空遮断器

主な特長

先進の真空アーク消火技術

真空遮断器は、スイッチング操作中に電気アークを迅速に消し、安全性を大幅に向上させ、接点の摩耗を軽減します。この技術は、製品ライフサイクル全体にわたって優れた絶縁耐力と信頼性の高い遮断性能を提供します。

高い短絡遮断能力

最大 25kA の定格短絡遮断電流を備えたこのブレーカーは、障害を効果的に分離し、異常な電流状態によって引き起こされる損傷から貴重な電気機器を保護します。

優れた屋外環境適応性

ハウジングは高品質のステンレス鋼またはダクロメットコーティングされたスチールで製造され、耐紫外線コーティングで仕上げられています。これにより、腐食、塩水噴霧、湿気、粉塵、過酷な気象条件に対する優れた保護が実現します。

確実なスプリング作動機構

バネ式機構により素早い開閉性能を実現し、作動音も小さく反発も最小限に抑えられています。安定した機械動作と長い耐用年数を保証します。

低消費電力

この動作メカニズムに必要な外部電力は 70 W 未満であるため、遠隔設置に適しており、バックアップ電源システムと簡単に統合できます。

アプリケーション

24kV 屋外真空サーキットブレーカーは、以下の用途で広く使用されています。

• 配電ネットワーク
• 変電所
• 工業および鉱業企業
• 地方電化プロジェクト
• 太陽光発電所
• 風力発電システム
• スマートグリッド自動化プロジェクト
• 公共事業の送配電システム

構造的特徴

1. 高強度筐体
エンクロージャーはステンレスまたは特殊処理鋼板構造を採用。高度な防食処理により、環境老化や化学物質への曝露に対する耐性が大幅に向上します。

2. シリコーンゴム絶縁ポール
APG絶縁ポールは高性能シリコーンゴムでカプセル化されており、優れた絶縁特性、結露防止能力、長期信頼性を実現します。

3. 真空遮断器ユニット
真空遮断器はコアスイッチングコンポーネントとして機能し、最小限のメンテナンス要件で信頼性の高い電流遮断を保証します。

4. インテリジェントコントロール対応
オプションのインテリジェント コントローラーを統合して、リモート監視、障害検出、リモート スイッチング、SCADA システム通信を行うことができます。

公益事業および産業ユーザーにとってのメリット

• 迅速な障害分離とシステムの信頼性の向上
• メンテナンスと運用コストの削減
• 機械的および電気的耐用年数が長い
• 高い動作安全性とスイッチング性能
• 環境に優しい真空遮断技術
• 過酷な屋外環境に最適
• 設置とメンテナンスが簡単
• スマートグリッドとSCADAの互換性

設置環境要件

最適なパフォーマンスを得るには、24kV 柱上設置回路ブレーカーは次の条件下で設置する必要があります。

• 周囲温度 -30°C ～ +40°C
• 標高1500メートル以下
• 激しい振動や機械的衝撃がないこと
• 腐食性の高いガスや爆発性の環境がないこと
• 電気規格に従った適切な接地

当社の 24kV 柱設置型高圧サーキットブレーカーを選ぶ理由

• 高圧開閉装置の専門メーカー
• 厳格な品質管理と工場テスト
• OEMおよびODMカスタマイズサービス
• 信頼の真空遮断器技術
• 競争力のある工場直販価格
• 迅速なグローバル配信サポート
• 包括的な技術サポート
• 長期にわたるアフターサービス

よくある質問

24kV 柱上高圧遮断器の主な機能は何ですか?

これは、中電圧配電システムにおける負荷電流の切り替え、過負荷電流の遮断、短絡障害の分離に使用されます。

サーキットブレーカーは遠隔操作できますか?

はい。オプションのインテリジェント制御ユニットは、遠隔操作、監視、障害診断、SCADA 通信をサポートできます。

このサーキットブレーカーは太陽光発電や風力発電プロジェクトに適していますか?

はい。太陽光発電所、風力発電所、エネルギー貯蔵プロジェクトなどの再生可能エネルギー発電所で広く使用されています。

SF6 サーキットブレーカーと比較した真空サーキットブレーカーの利点は何ですか?

真空遮断器は環境に優しく、メンテナンスの必要性が少なく、耐用年数が長く、SF6 ガスの取り扱いが不要です。

OEMやカスタマイズされた仕様にも対応していますか?

はい。プロジェクトの要件に応じて、カスタマイズされた構成、操作メカニズム、インテリジェント コントローラー、およびブランディング サービスを提供できます。
