零相変流器

ゼロシーケンス変流器は、中電圧電力システムにおける地絡検出および保護調整用に設計されています。通常、10kV 配電ネットワークに適用され、不平衡または障害状態で生成される残留電流を監視し、保護リレーが障害のある回路を迅速に隔離し、システムの安全性と信頼性を向上させるのに役立ちます。

このモデル（LXK-Φ80-200）は、エポキシ樹脂真空注型技術を採用した分割芯構造により、一次ケーブルを外すことなく設置が可能です。コアは高級冷間圧延ケイ素鋼で製造され、巻線には無酸素銅導体が使用され、安定した磁気性能と長期動作時の低損失を保証します。

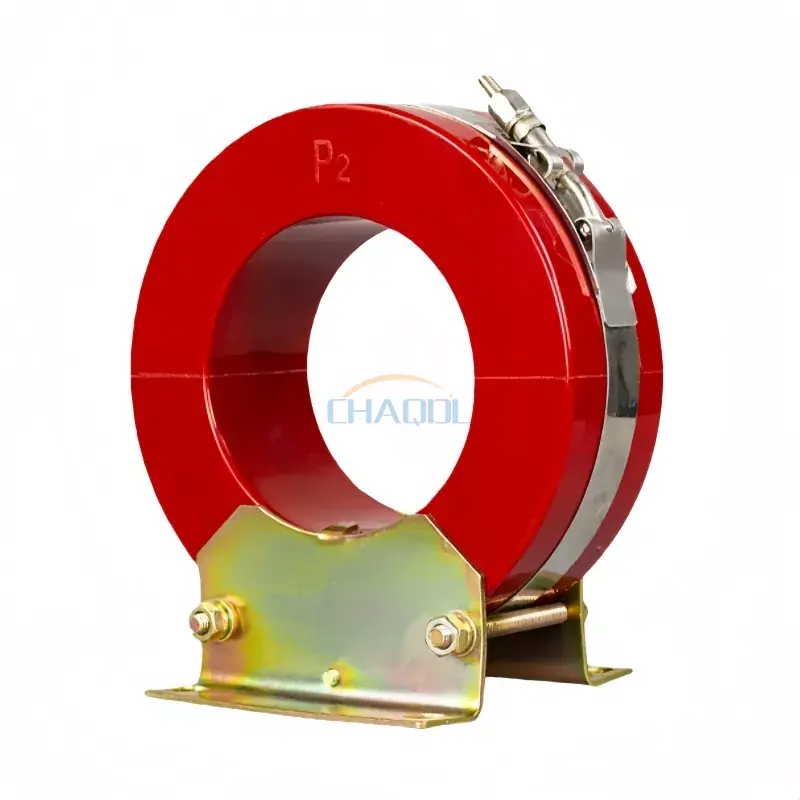

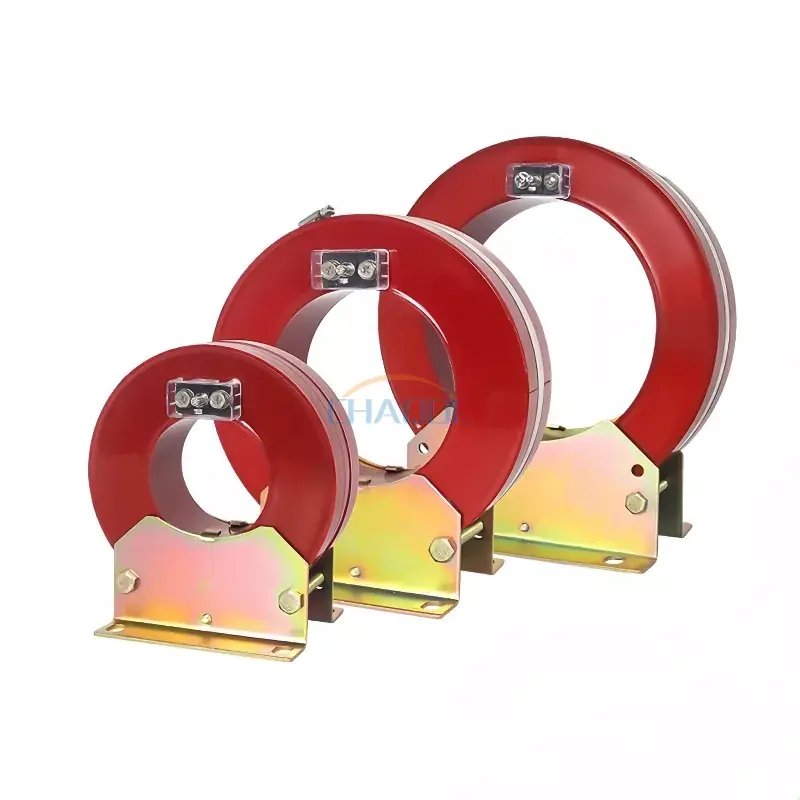

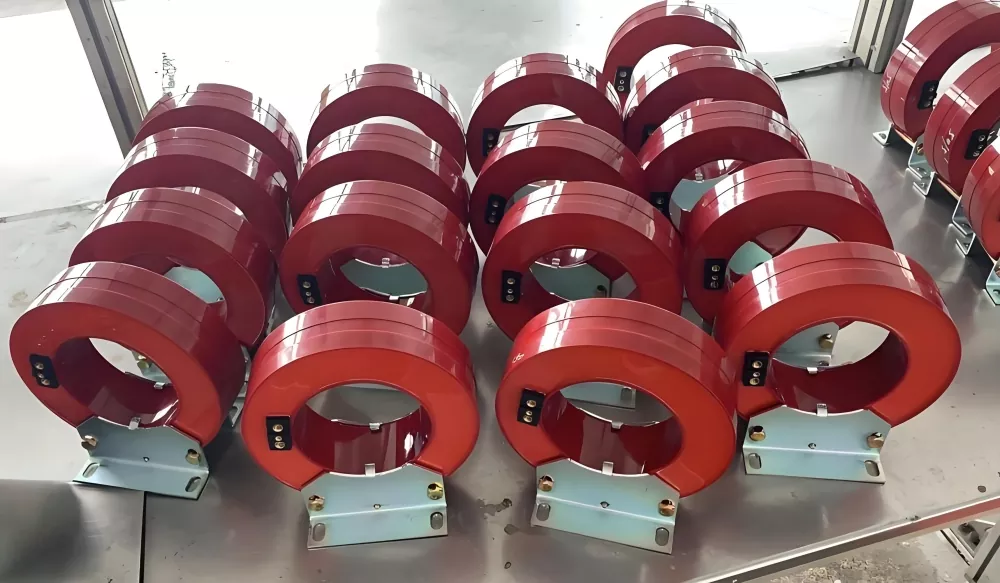

実際の商品写真

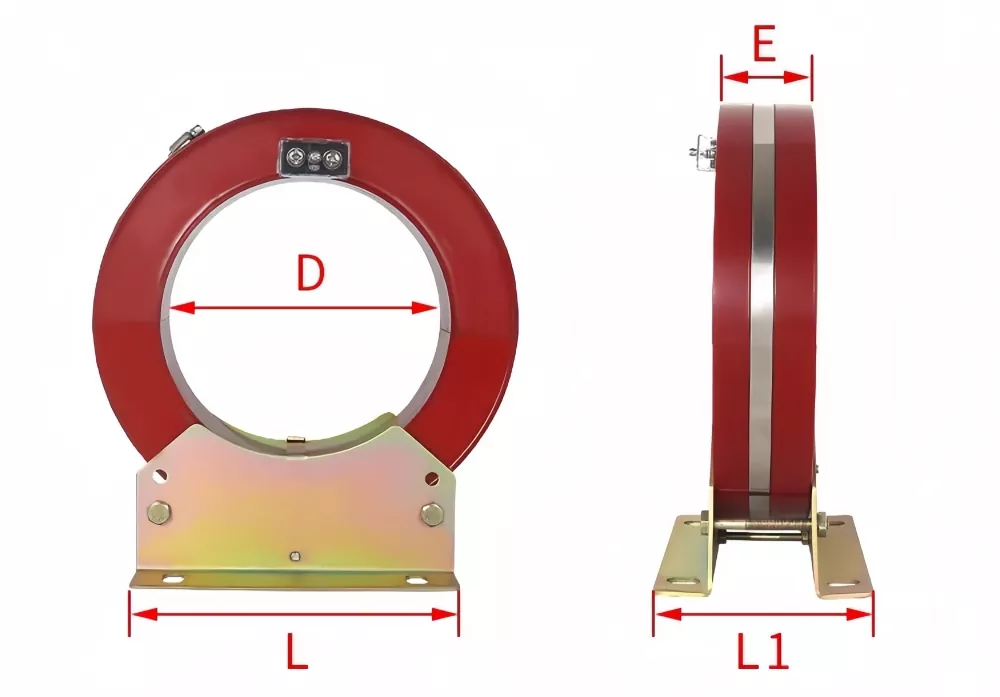

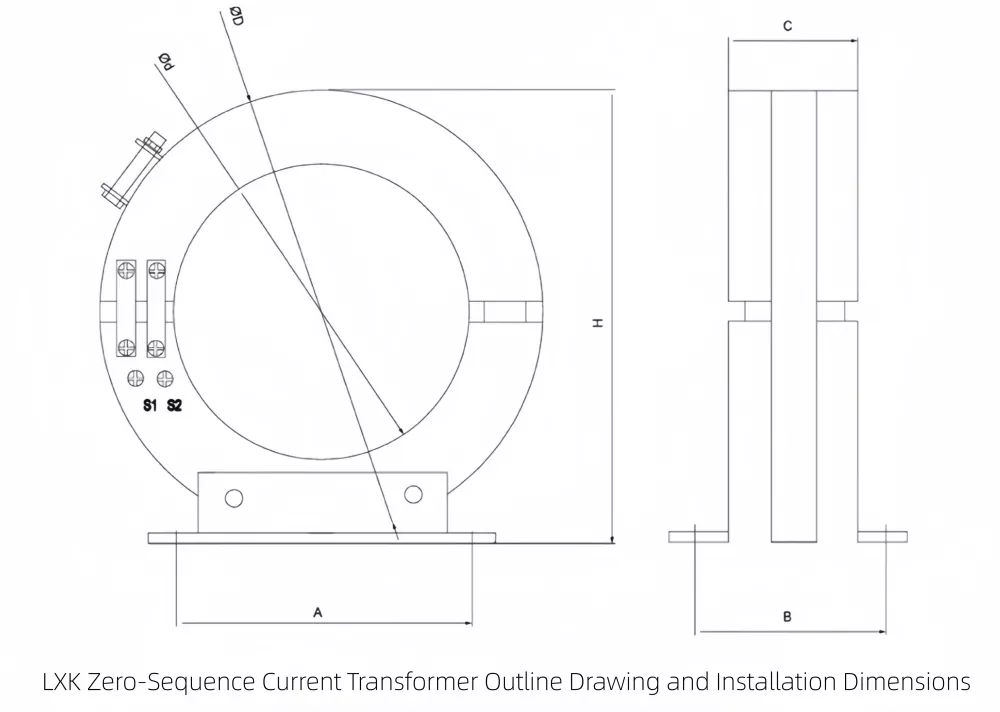

製品の外観・寸法図

このゼロシーケンス変流器の主な利点は、一次ケーブルを切断せずに設置できる分割コア構造です。 2 セクションのコア設計とクランプ固定を組み合わせることで、改修およびメンテナンス プロジェクトにおける現場での設置効率が大幅に向上します。

リレーの技術パラメータ

定格絶縁レベル: 0.5/3KV

製品の特徴

分割コアのエポキシ樹脂構造により、一次ケーブルを取り外さずに迅速な設置が可能となり、メンテナンスや改造プロジェクトのダウンタイムが削減されます。この設計により、過酷な電気環境における機械的安定性と長期的な絶縁信頼性も向上します。

このデバイスは、低残留電流条件および高残留電流条件下でも安定した測定性能を発揮するため、産業用配電ネットワーク、変電所、コンパクトな開閉装置アセンブリの保護システムに適しています。

通常の動作条件

1.設置場所：屋内使用

2. 温度範囲: -5℃ ～ 40℃、日平均 ≤ 30℃

3. 環境: 非腐食性、低汚染地域

よくある質問

Q1: 零相変流器の主な機能は何ですか?
A: 三相システムの地絡によって引き起こされるアンバランス電流を検出し、故障した回路を隔離するための信号をリレー保護システムに提供します。

Q2: システムをシャットダウンせずにインストールできますか?
A: はい、分割コア設計により、切断することなく既存のケーブルの周りに取り付けることができます。

Q3: 定格電流は固定ですか、それともカスタマイズ可能ですか?
A: 一次電流定格は、システム要件に基づいてカスタマイズできます。

Q4: どのような種類の保護システムと互換性がありますか?
A: 地絡リレー、保護パネル、開閉装置監視システムと互換性があります。

Q5: コアと巻線にはどのような材質が使用されていますか?
A: 低損失と高効率を実現するために、冷間圧延シリコン鋼コアと無酸素銅巻線を使用しています。

Q6: 通常どこに設置されますか?
A: リング主装置、配電盤、変圧器、ブレーカー保護盤などに多く設置されています。
