コア電流トランスを介して

Model:LMZC-10

Anqiang Power は、スルーコア変流器の中国メーカーです。これらの変流器は、動作電圧が 35KV 未満の AC 電力システムに適しており、配電機器の電流測定と回路保護に使用されます。お客様の要件に応じて、10KV、24KV、35KV などの電圧レベルのスルーコア変流器をカスタマイズできます。

お問い合わせを送信

製品説明

Anqiang Power は、最新の配電システムのフィールドアプリケーション要件に基づいて、コアタイプのスルーコア変流器 LMZC-10 を開発しました。この製品は、GIS、RMU、小型変電所などの中圧開閉装置環境向けに設計されており、複雑な動作条件下でも安定した測定性能を提供します。難燃性ABSハウジングと密閉透明端子カバーによる完全絶縁構造を採用し、配線時やメンテナンス時の安全性と視認性を向上させています。

実際の計測および保護回路では、電力システムのリアルタイムの電流サンプリングとリレー保護に広く使用されています。分割コアまたはリングタイプの構造により、主導体を分解せずに一次ケーブルまたはバスバーに直接取り付けることができるため、改造やメンテナンスプロジェクトの効率が向上します。

構造設計と動作原理

トロイダルシリコン鋼コアとエポキシ樹脂鋳造断熱材で作られています。一次導体は単巻巻線として機能するため、磁気結合効率が大幅に向上し、動作中のエネルギー損失が減少します。

二次巻線は高導電率の銅線でできており、安定した電流出力と測定精度を保証します。完全に密閉されたエポキシ樹脂構造により、耐湿性、防塵性、長期的な機械的安定性が向上します。

電気工学用途では、スルーコア変流器は、そのコンパクトな構造と連続動作環境での信頼できる性能により好まれます。

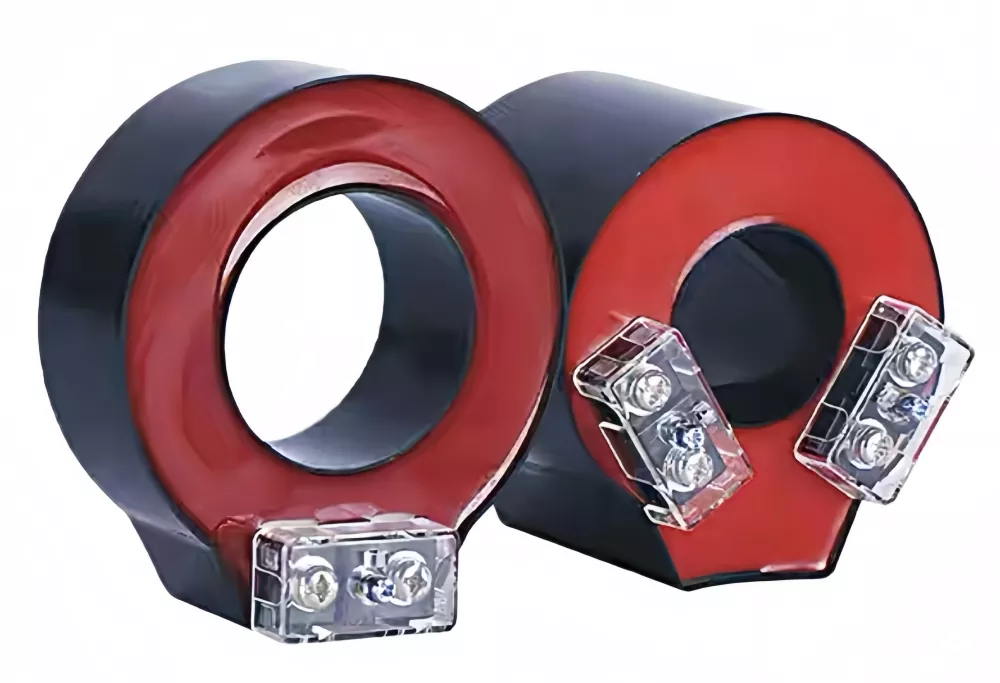

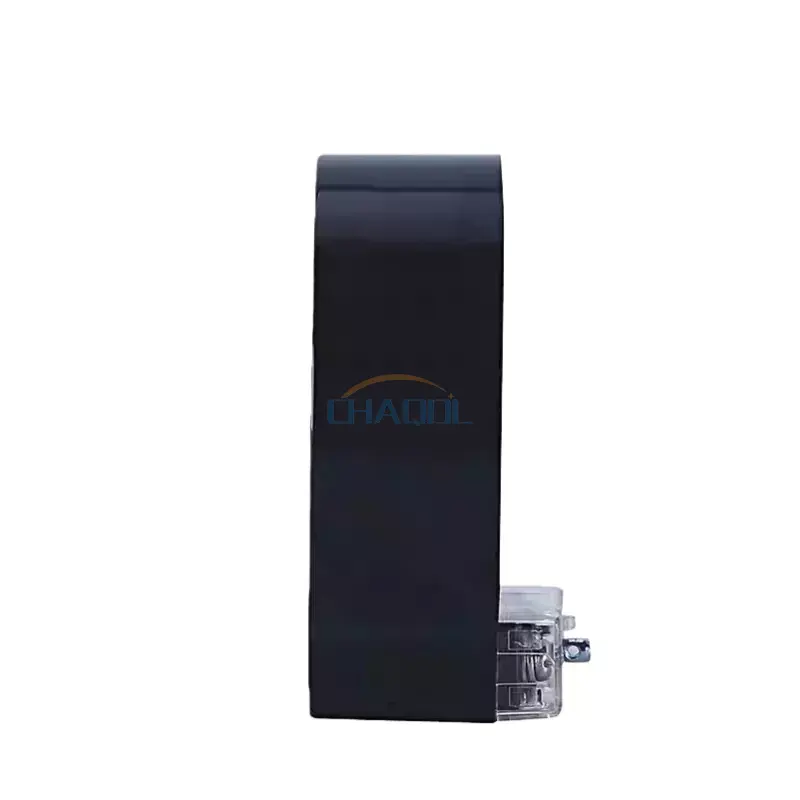

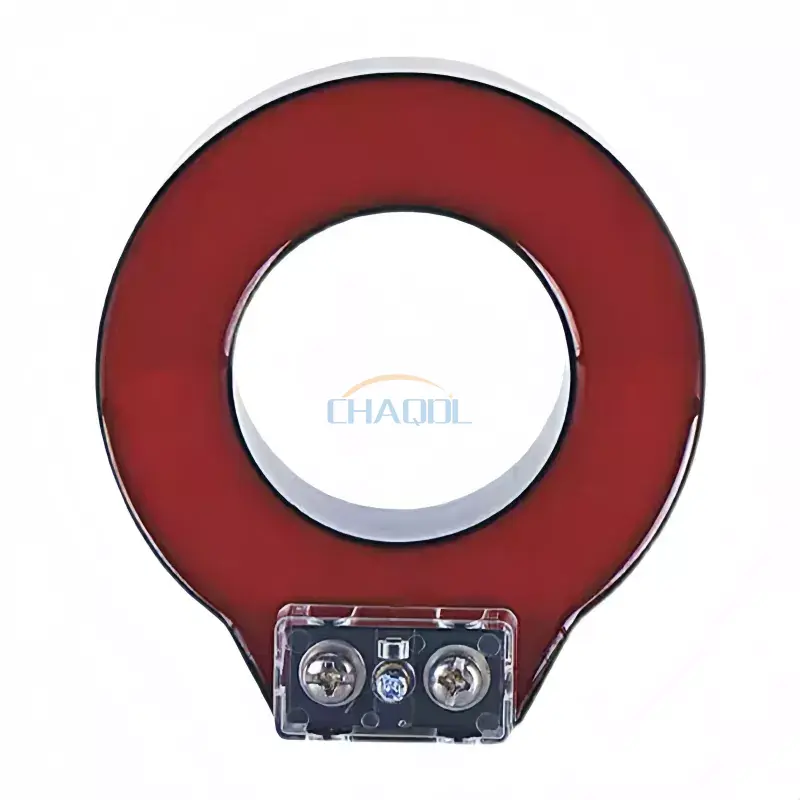

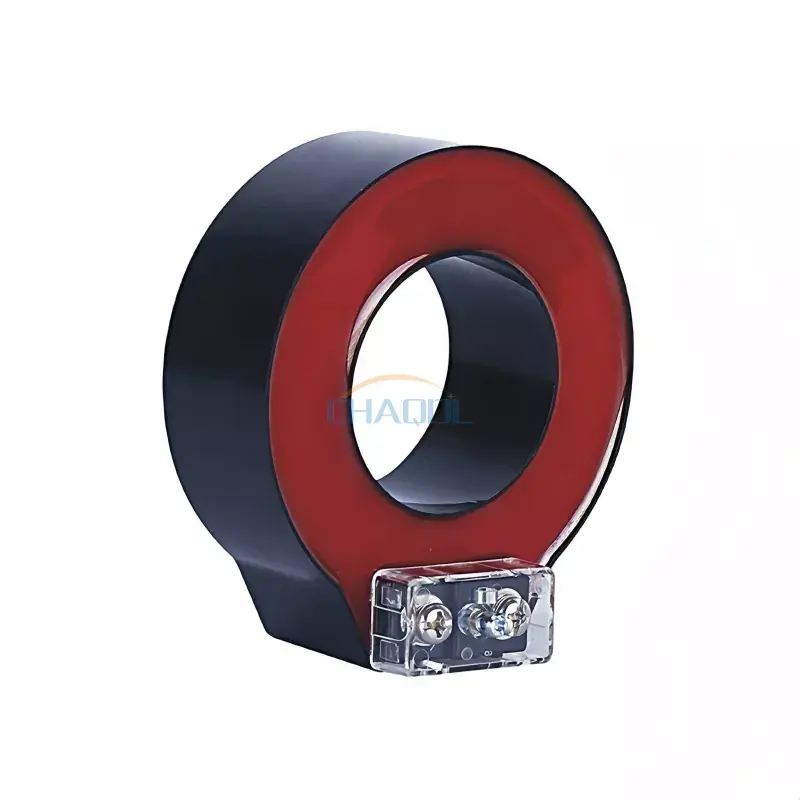

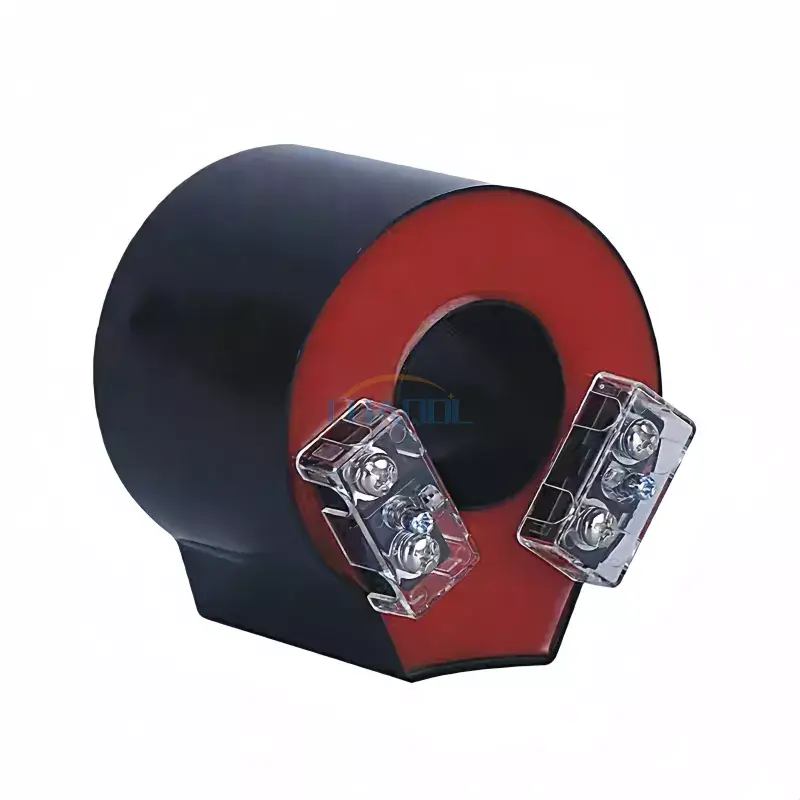

商品画像表示

Through Core Current Transformer

製品名	スルーコア電流トランス	製品型式	LMZC-10
定格周波数	50/60Hz	製品材質	ABS難燃剤
防汚評価	レベル2	二次電流	5A/1A
周囲温度	-350℃～550℃	高度	≤1000メートル

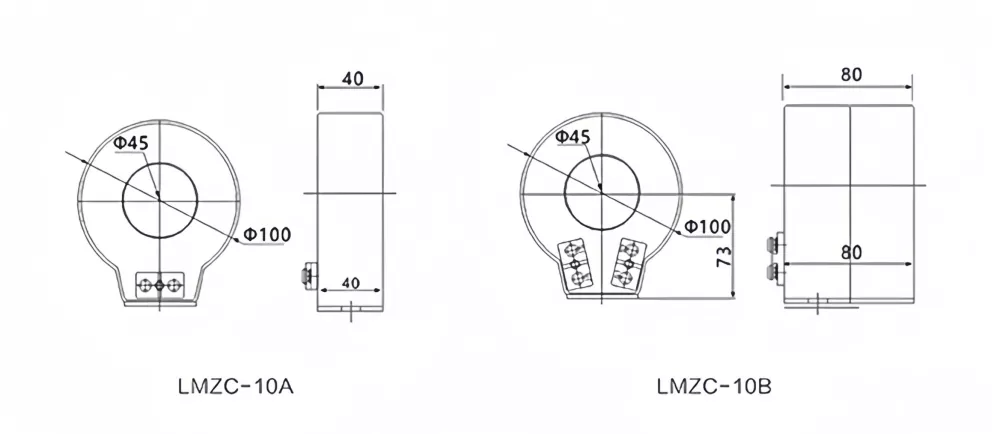

製品寸法図

Through Core Current Transformer

技術的パラメータ

モデル	使用	測定用変流器			保護変流器			二重巻線変流器
	定格一次電流	精度等級と定格荷重（VA）			精度等級と定格荷重（VA）			精度等級と定格荷重（VA）
	定格一次電流	0.2秒	0.2	0.5	10P5	10P10	10P15	0.5	1	10P10	10P5
LMZC-10-3	75	__	__	__	__	__	__	__	__	__	__
	100	__	__	__	2.5	__	__	__	__	__	__
	150	2.5	2.5	2.5	2.5	__	__	__	__	__	__
	200	2.5	2.5	2.5	3.75	__	__	__	__	__	__
	300	5	5	5	5	__	__	__	__	__	__
	400	5	5	5	5	2.5	__	__	__	__	__
	500	10	10	10	7.5	2.5	__	__	__	__	__
	600	10	10	10	10	5	__	__	__	__	__
LMZC-10-4	50	__	__	2.5	__	__	__	__	__	__	__
	75	2.5	3.75	3.75	2.5	__	__	__	__	__	__
	100	5	5	5	5	2.5	1.5	__	__	__	__
	150	5	5	5	7.5	3.75	1.5	__	__	__	__
	200	7.5	7.5	7.5	10	5	2.5	5	5	__	2.5
	300	10	10	15	15	7.5	5	7.5	7.5	__	3.75
	400	15	20	20	20	10	7.5	7.5	7.5	2.5	5
	500	20	25	25	25	10	7.5	10	10	2.5	5
	600	20	25	30	25	10	7.5	10	10	3.75	7.5

適用範囲とインストールに関する注意事項

このシリーズは、低電圧配電盤、計量パネル、産業オートメーションシステムに広く適用されています。スルーコア変流器は、設置中に既存のバスバーやケーブルを切断できない改造プロジェクトに特に適しています。安定した湿度・温度制御により室内環境での連続運転をサポートします。

適用範囲

正確な電流監視と保護調整が必要な電力システムに広く適用されます。産業規模と実用規模の両方の設置に適しています。

低中圧開閉装置システム
配電盤および計量盤
変電所の保護および監視システム
産業オートメーション電源制御システム
再生可能エネルギー発電システム

インストール要件

測定精度と安全な操作を確保するには、適切な設置が不可欠です。バランスのとれた磁束分布を維持するには、一次導体がコアの中心を通過する必要があります。

導体をコアウィンドウの内側の中央に保つ
動作中に二次回路を開いたままにしないでください
二次端子の接地を確実に行う
機械的安定性を高めるために絶縁された取り付け金具を使用してください

パフォーマンス上の利点

従来の変流器と比較して、スルーコア変流器は電気測定システムの動作効率と長期安定性を向上させます。

安定したリニア応答による高い測定精度
低いコア損失と改善された電磁性能
エポキシ樹脂絶縁により耐環境性を向上
限られた設置スペースに適したコンパクト設計
最小限のメンテナンスで長寿命

よくある質問

Q1: この製品の主な機能は何ですか?
A: 電気システム、特に配電および計量アプリケーションの電流測定と保護に使用されます。

Q2: システムをシャットダウンせずにインストールできますか?
A: はい、分割コア設計により、一次導体を切断せずに取り付けることができます。

Q3: どのようなシステムと互換性がありますか?
A: RMU や制御パネルを含む低電圧および中電圧の開閉装置に適しています。

Q4: 断熱レベルはどのくらいですか?
A: 絶縁レベルは産業用配電環境向けに設計されており、定格電圧条件下での安全な動作を保証します。

Q5:屋外でも使用できますか？
A: 主に屋内での使用を目的として設計されています。屋外に設置するには追加の保護筐体が必要です。

Q6: メンテナンスはどれくらいの頻度で必要ですか？
A: 通常の使用状況では、定期的な点検で十分であり、頻繁なメンテナンスは必要ありません。

最後の注意: このスルーコア変流器は、最新の配電システムで長期間安定して動作できるように設計されており、信頼性の高い測定と保護性能を保証します。

ホットタグ: コア変流器メーカー、変流器サプライヤー、高精度 CT センサーを通じて
