サーキットブレーカーと断路器の違い

サーキットブレーカー断路器はどちらも回路を遮断する可能性があります。極数に応じて、単相または三相回路で動作できます。サーキットブレーカーの機能は、回路と機器を保護することです。通常は自動トリップ機能を備えており、負荷を掛けた状態での運転も可能です。一方、断路器は回路を遮断するためにのみ使用されます。通常、回路は自動的に遮断されず、負荷がかかった状態で動作することはできません。この記事では、遮断器と断路器の機能と分類を組み合わせて、その違いを詳しく紹介します。

低圧遮断器

1. サーキットブレーカーの機能

過負荷保護：回路内の電流が一定時間定格電流を超えると、回路ブレーカーが自動的に回路を遮断します。たとえば、ソケットに高出力の電気製品が接続されすぎて電流が過負荷になると、過熱による回路の損傷を防ぎ、火災の発生を防ぐために回路ブレーカーが作動します。

2. 短絡保護: 回路内で短絡が発生した場合、つまり電流が突然非常に高くなった場合、回路ブレーカーが回路を迅速に遮断します。これにより、短絡によって発生する大電流がワイヤや電気機器などに致命的な損傷を与えるのを防ぎます。

3. 不足電圧保護 (一部の回路ブレーカーで利用可能): 系統電圧が通常の動作電圧をある程度下回ると、回路ブレーカーは自動的に回路を遮断し、電気機器を不足電圧による損傷から保護します。系統電圧が正常に戻った後、一部の回路ブレーカーは再通電する前に手動でリセットする必要がありますが、自動的に再度閉じることができる回路ブレーカーもあります。

低圧遮断器

II.サーキットブレーカー機能

絶縁電源: 絶縁スイッチの主な機能は、メンテナンスが必要な電気機器を通電電源から確実に絶縁し、メンテナンス担当者の安全を確保することです。例えば、変電所のある線路の電気設備の保守作業を行う場合、遮断開閉器を操作することにより、設備と電源との間に明確な遮断点を形成することができ、突然の電力供給による保守員への危害を防ぐことができます。

2. スイッチング操作: 二重母線またはその他の配線システムでは、絶縁スイッチを使用して回路の接続モードを変更します。これにより、機器またはラインを 1 組の母線から別の母線に切り替えることができ、電力システムの動作モードを柔軟に調整できます。ただし、スイッチング動作中は、通常、遮断スイッチは回路ブレーカーなどのデバイスと組み合わせて使用​​されます。

3. 小電流回路の操作: 絶縁スイッチは、故障していない変圧器と避雷器、母線、母線に直接接続されている機器の容量性電流、および変圧器の中性点にある接地ナイフ スイッチなど、すべて小電流回路を開閉できます。

電気低圧遮断器

Ⅲ．遮断器の引き外し方法による分類

サーマルサーキットブレーカー: 主にバイメタルストリップが加熱されると曲がる原理を利用しています。電流が過負荷になると、電流によって発生する熱によりバイメタル ストリップが曲がり、トリップ機構が作動して回路を遮断します。この回路ブレーカーの動作時間は、過負荷電流の大きさに関係します。過負荷電流が大きいほど、動作時間は短くなります。

2.電磁サーキットブレーカー：電磁誘導の原理に基づいています。回路内で短絡が発生すると、急激な大電流により強力な電磁力が発生し、トリップ機構が作動して回路を速やかに遮断します。短絡電流に対して非常に敏感です。

3. 電子回路ブレーカー: 電子部品を介して電流の大きさと変化を検出します。過負荷や短絡などの保護機能をより正確に実装でき、一部の電子サーキットブレーカーには遠隔制御や通信機能も備えており、比較的先進的なタイプのサーキットブレーカーです。

低電圧断路器

IV.設置場所による断路器の分類

屋内断路器: 通常、配電室または建物内のその他のエリアに設置され、屋内電気機器の動作を遮断するために使用されます。室内環境条件が比較的安定しているため、構造が比較的コンパクトで体積も小さくなります。

2. 屋外断路器: 屋外の変電所、送電線、その他の場所に設置されるため、さまざまな複雑な気象条件に耐えられる必要があります。構造は比較的頑丈で、防水性、防風性、耐腐食性に優れています。

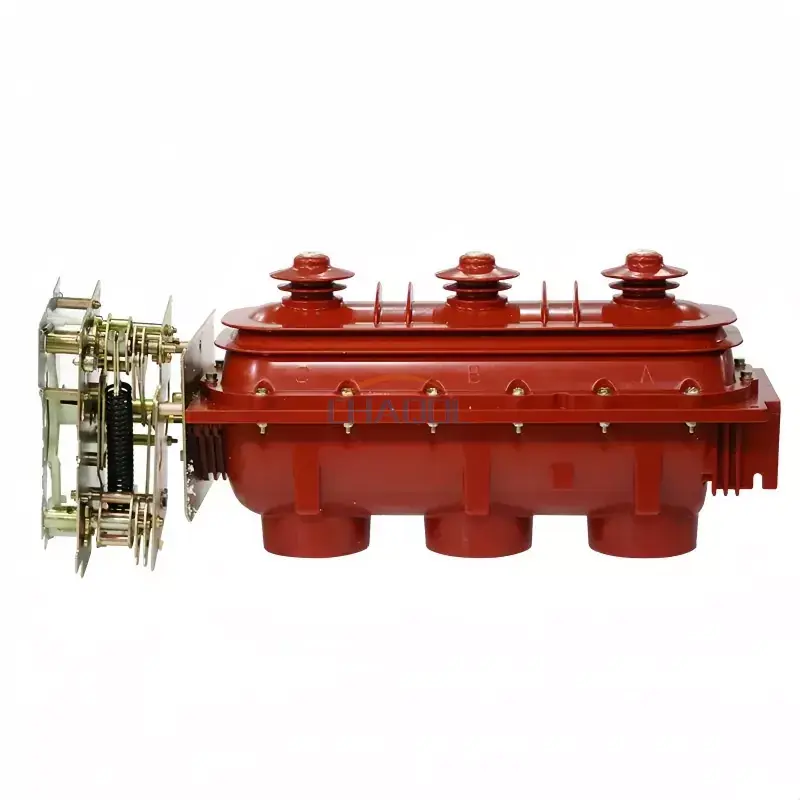

高圧断路器

V. 動作機構に基づく断路器の分類

手動断路スイッチ：開閉にはハンドルによる手動操作が必要です。操作はシンプルかつ直接的で、低コストです。通常、電圧レベルが低く、動作頻度が低い状況で使用されます。

2. 電気絶縁スイッチ: 開閉動作は電気操作機構によって行われます。このタイプの遮断スイッチは遠隔制御を可能にし、大型変電所などの集中制御や自動運転を容易にします。ただし、コストが比較的高く、構造がより複雑です。
