屋外用高電圧断路スイッチ

の屋外用高電圧断路スイッチは、40.5kV ～ 220kV の範囲の屋外 AC 電源システムにおいて信頼性の高い回路絶縁を実現するように設計されています。高電圧条件下で目に見える絶縁と機械的安全性が必要とされる変電所、送電線、グリッド交換局に広く適用されています。

この GW4 シリーズは、堅牢なオープンエア構造で設計されており、大雨、氷、風荷重、汚染環境などの過酷な気象条件下でも安定した動作を保証します。手動と電動の両方の動作モードをサポートし、さまざまなグリッド自動化レベルに柔軟に対応します。

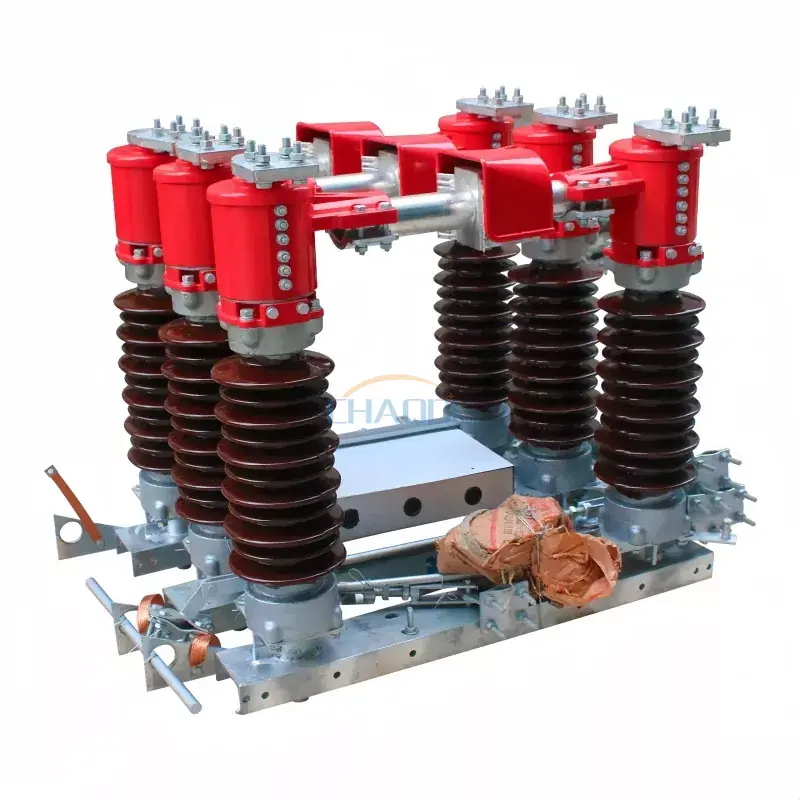

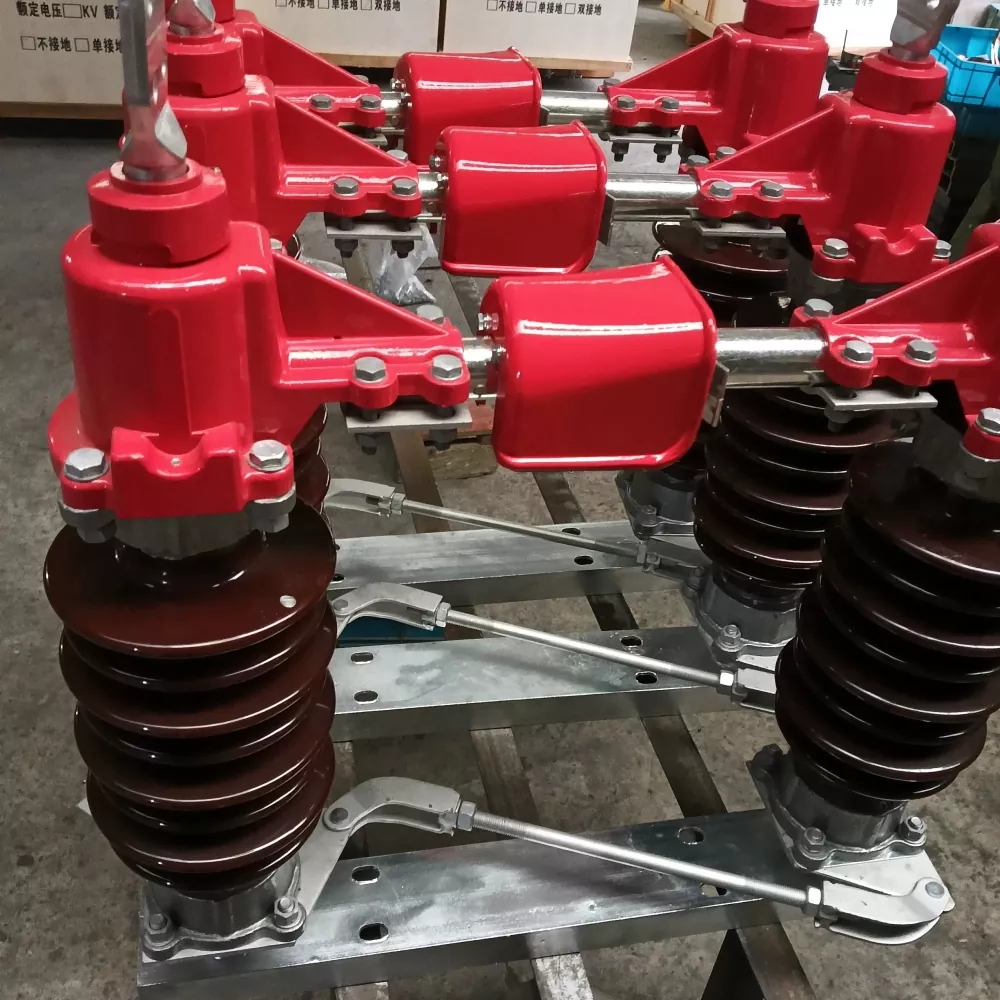

製品写真

構造設計とエンジニアリング機能

このスイッチは、磁器ポスト絶縁体、導電性チューブ、および高強度亜鉛メッキ鋼板ベースフレームを備えた水平回転ブレード構造を採用しています。機械的リンケージ システムにより、同期した三相動作が保証され、スイッチング時の位置ずれのリスクが軽減されます。

従来のアイソレータと比較して、屋外用高電圧断路スイッチ接触圧力の均一性が向上し、導電性接合部の酸化が軽減され、長期の屋外用途での耐用年数が大幅に延長されます。

技術的パラメータ

製品寸法図

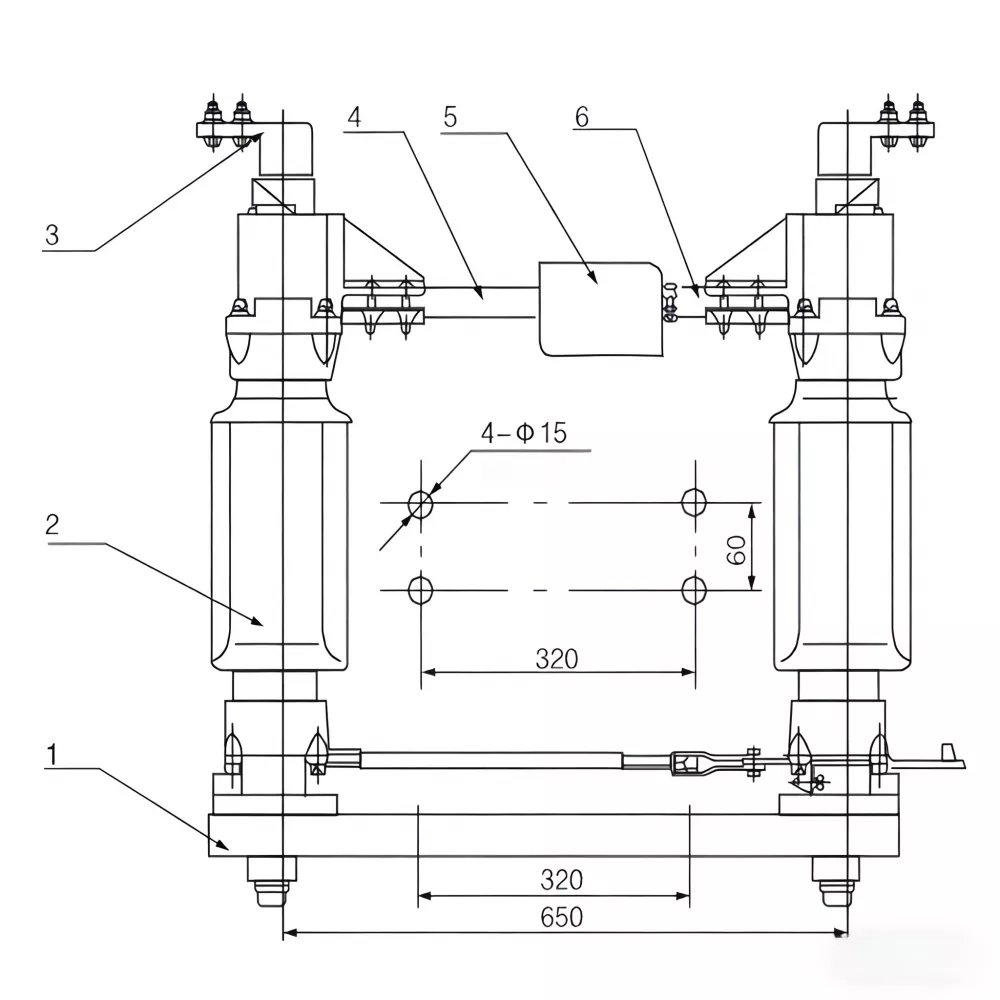

GW4シリーズの構造概要

1.ベース

2. サポートインシュレーター

3. 電線端子

4. 固定導電性チューブ

5.角型ウォーターカバー

6. 可動導電性チューブ

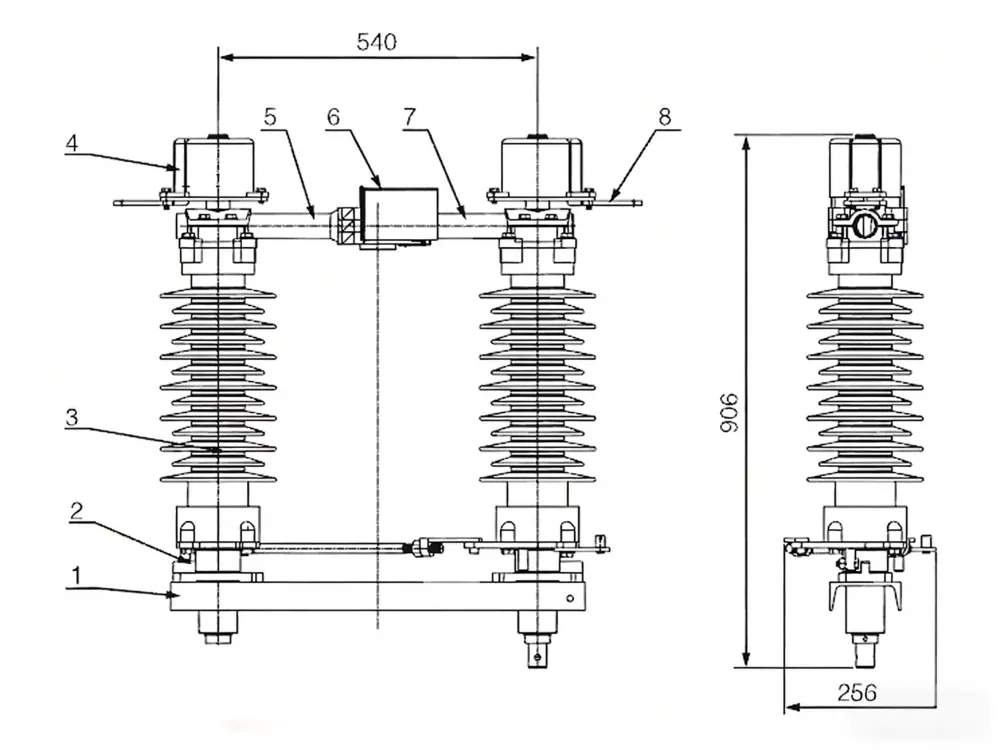

単極構成

1.溝形鋼ブラケット

2. サポートベース

3. 絶縁ポスト

4. 右コンセント端子

5. 円筒端導体棒

6. レインカバー

7. 接触導体棒

8. 左コンセント端子

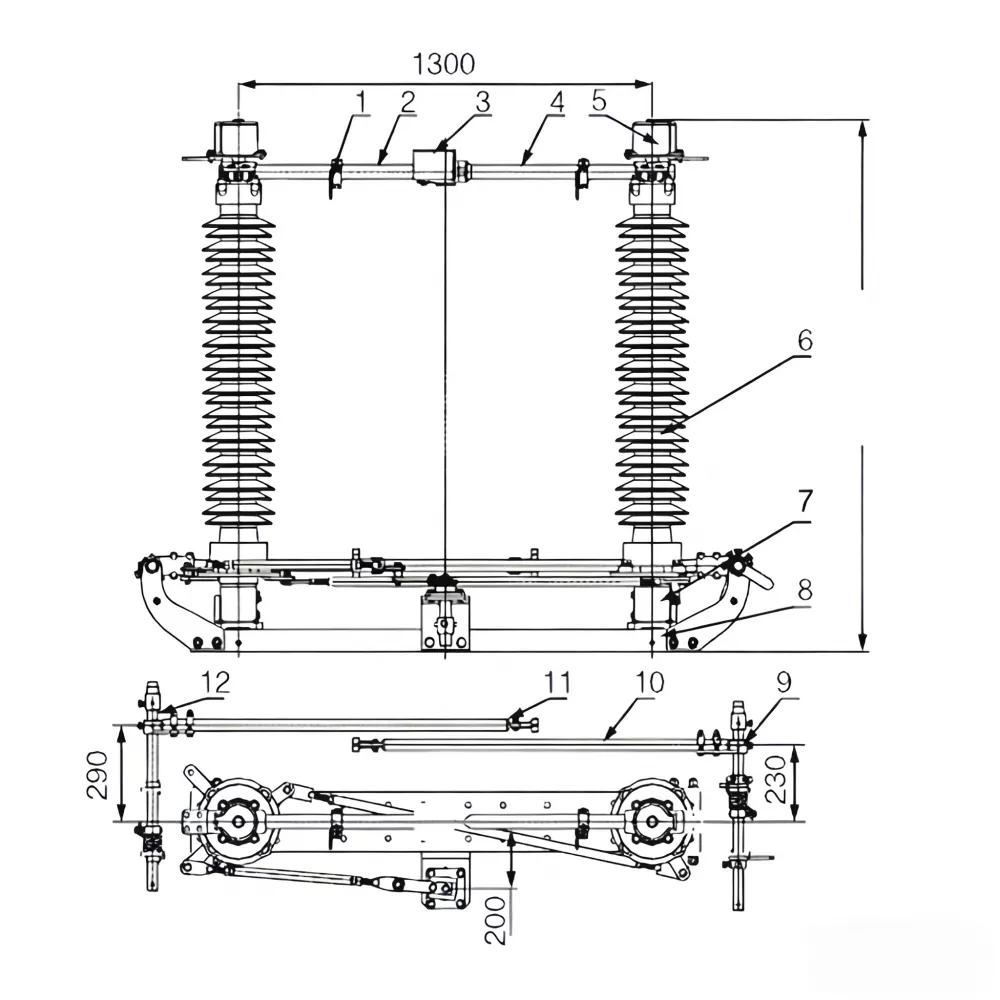

126kV高圧構造

1. 接地スイッチ固定接点

2. コンタクトガイドロッド

3. ステンレス製レインカバー

4. 円筒状導電性棒

5. フレキシブル接続端子台

6. 絶縁サポート

7. ベアリングハウジング

8. ベースフレームの取り付け

9. 右接地スイッチアセンブリ

10. 接地開閉器鋼管

11. 接地スイッチ可動接点

12. 左側のアース スイッチ アセンブリ

従来品と比較したエンジニアリング上の優位性

アプリケーションシナリオ

屋外高電圧切断スイッチは、以下の分野で広く使用されています。

• 高圧送電変電所
• 配電ネットワークと系統交換局
• 産業用電源システム
• 再生可能エネルギー変電所 (風力発電所および太陽光発電所)
• 鉄道およびインフラの電力システム

インストールと操作に関する注意事項

スムーズな機械動作を確保するには、回転シャフトと絶縁体支持構造を適切に位置合わせすることが重要です。ベースフレームは確実に接地する必要があり、無負荷状態での安全なスイッチング性能を保証するために、通電前に動作機構をテストする必要があります。

よくある質問

Q1: この屋外高電圧遮断スイッチの主な機能は何ですか?
高電圧回路を目に見える形で絶縁し、安全なメンテナンスとシステム動作を保証します。

Q2: このスイッチは屋外の悪天候下でも動作できますか?
はい、汚染、雨、氷、風負荷条件などの極端な屋外環境向けに設計されています。

Q3: GW4シリーズは一般的なアイソレータと何が違うのですか？
従来モデルと比較して機械的同期性が向上し、耐食性が向上し、長寿命化が図られています。

Q4: 電動運転は可能ですか？
はい、プロジェクトの要件に応じて、手動メカニズムとモーター駆動メカニズムの両方を構成できます。

Q5: この装置はどのような業界でよく使われていますか?
送電、変電所、再生可能エネルギー システム、重工業用電気ネットワークで広く使用されています。
