40.5KV 屋外用断路器

Model:GW5-40.5

Anqiang Power が独自に開発した 40.5KV 屋外断路器は、複柱、横断路、中央開タイプで、片側または両側に接地開閉器を取り付けることができます。これは、AC 50Hz アプリケーションに適した屋外高電圧デバイスで、定格電圧レベルは 40.5KV、72.5KV、および 126KV です。図面や顧客の要求に応じてカスタマイズできます。

お問い合わせを送信

製品説明

GW5シリーズ40.5KV 屋外用断路器AC 50Hz 条件で動作する中電圧および高電圧の送配電ネットワーク用に設計されています。負荷電流のない電圧下で回路を安全に絶縁するために、変電所や発電所で広く使用されています。構造は複柱水平V型開閉機構を採用し、過酷な屋外環境下でも安定した電気的クリアランスと強い機械的信頼性を確保します。

従来の絶縁スイッチと比較して、これは40.5KV 屋外用断路器耐風性の向上、汚染防止性能の向上、より安定した接触システムを実現し、沿岸、砂漠、高湿度地域での長期運用に適しています。

主要な設計機能

安定性を向上させた複柱V型横開き構造
高強度磁器または複合絶縁体を使用したモジュール式ポール設計
手動および電動操作モードをサポート
オプションの接地構成: 非接地、単一接地、二重接地
安全のためのメインブレードとアースブレード間の機械的インターロックシステム
屋外での長期使用に耐える耐食性の向上

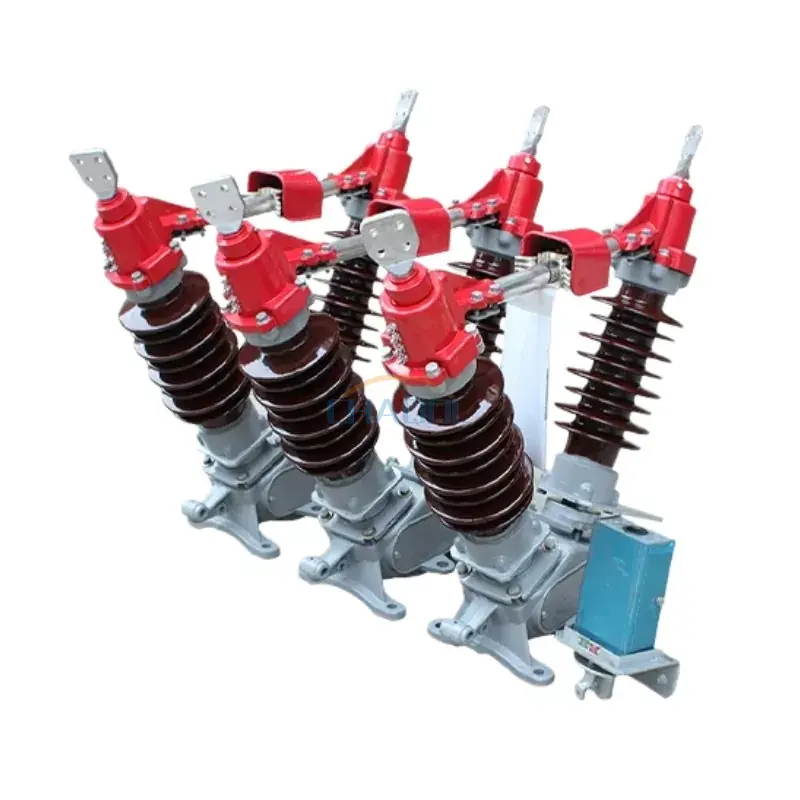

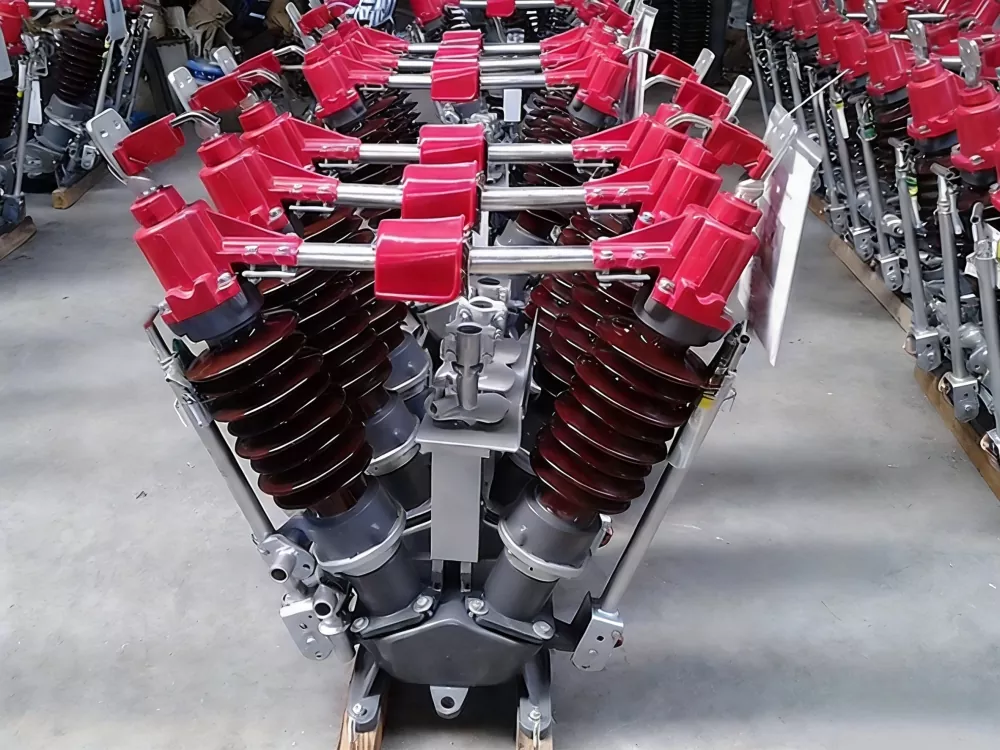

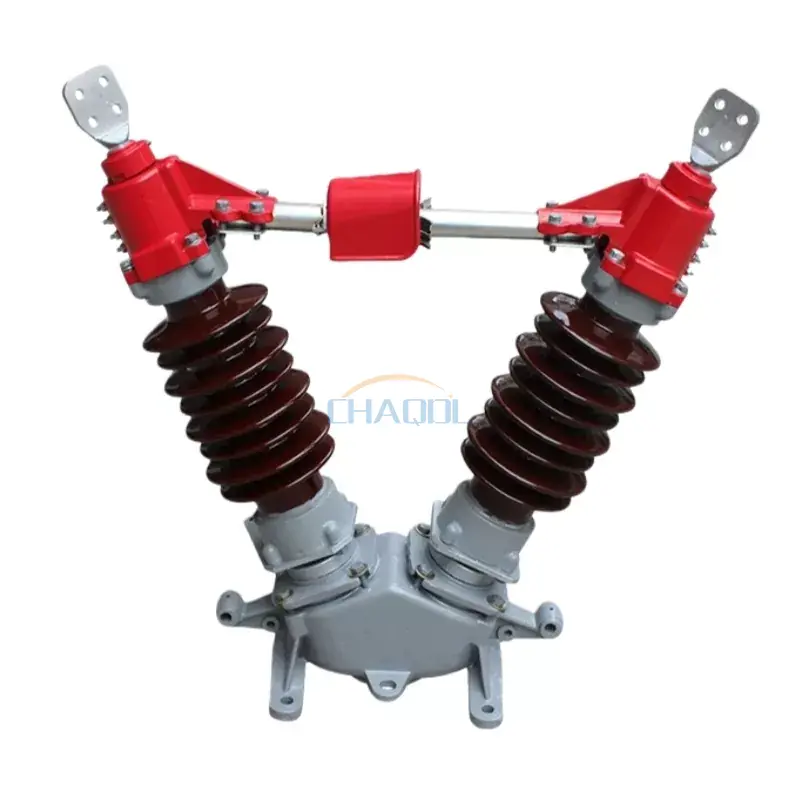

実際の製品写真

40.5KV Outdoor Disconnecting Switch

技術的パラメータ

プロジェクト名			パラメータ値
定格電圧			40.5KV	72.5KV			126KV
定格絶縁レベル	1分間電源周波数耐電圧		95/115KV	140/160KV			230/245KV
	雷インパルス耐電圧		185/215KV	325/375KV			550/630KV
定格周波数			50Hz
定格電流			630/1250A	1600A			2000A
定格短絡時間			4/2秒
定格端子機械負荷	水平縦荷重		750N	1000N
	水平横荷重		500N	750N
	垂直力		750N	1000N
沿面距離			1013/1256mm	1813/2248mm
機械的寿命			2000回
手動機構			CS17、CS17G
電動操作機構		モデル	CJ5/CJ6
		モーター電圧	AC220/380、DC220
		制御回路電圧	AC220、DC220
		（サーキットブレーカーの）開放時間	6±1秒
製品重量		接地されていない	360kg		500kg	800kg
		単一接地	390kg		560kg	900kg
		二重接地	430kg		620kg	1000kg

製品寸法図

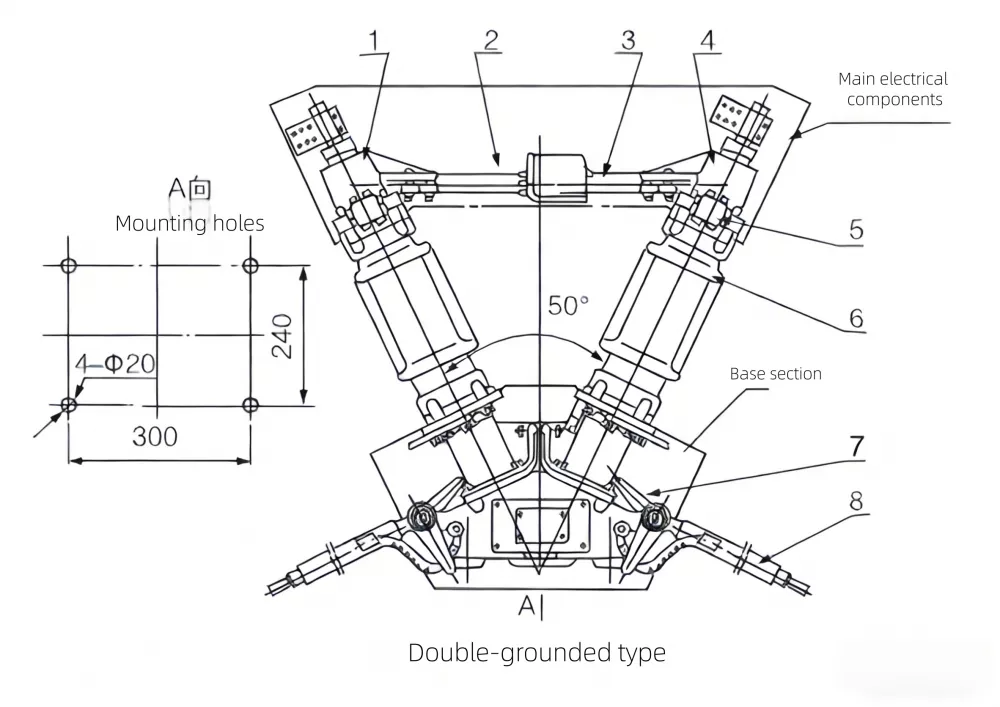

GW5-40.5KV 屋外用断路器の寸法図

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.端子台
2.主な連絡先
3. メインコンタクトフィンガー
4. 端子台
5. 接地接触フィンガー
6. ポストインシュレーター
7. リミットプレート
8. アーススイッチ

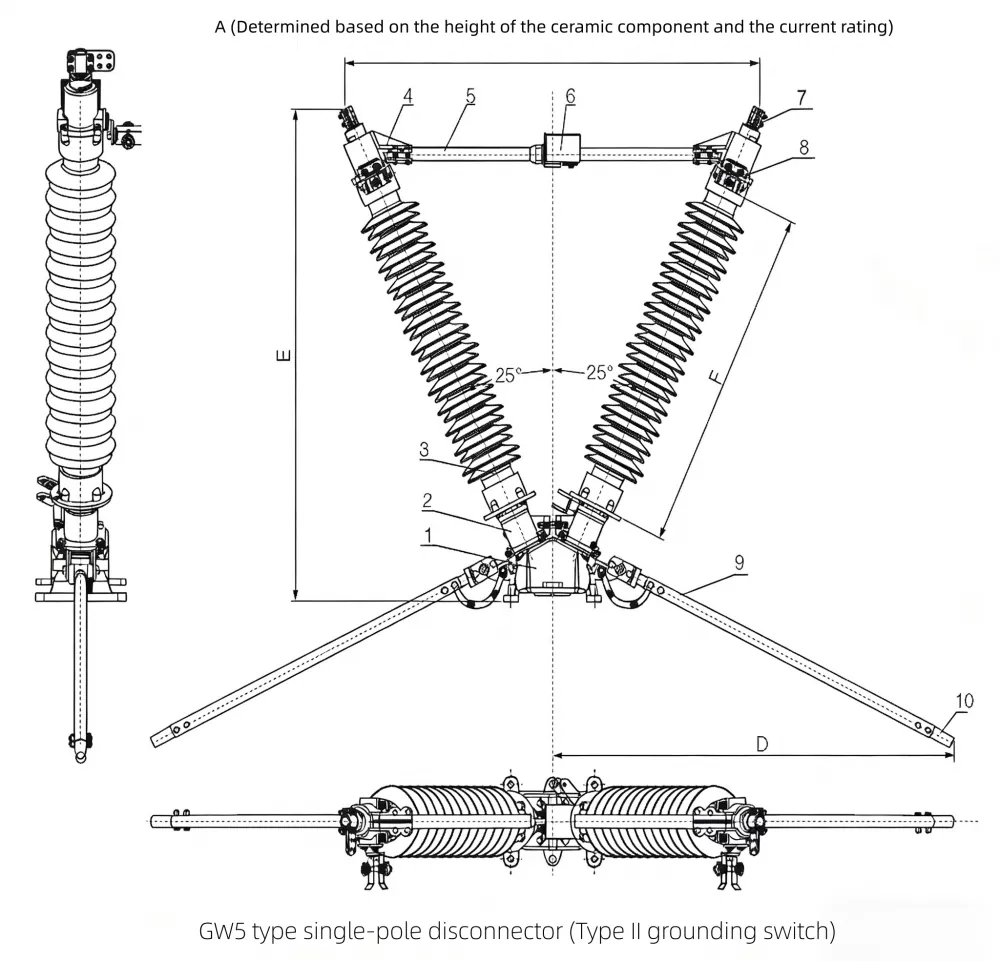

GW5-126 屋外断路スイッチの寸法図

Outdoor High Voltage Disconnect Switch Diagram

1.ベース
2.サポート
3. 絶縁ポスト
4. 端子台
5. 丸軸導電棒
6. 角軸導電棒
7. 端子クランプ
8. 接地スイッチ固定接点
9. アーススイッチアルミチューブ
10. 接地スイッチ接点

類似製品との比較

評価項目	当社の GW5 40.5KV 屋外断路スイッチ	従来の他社モデル
構造安定性	耐風性を高めた複柱V型強化設計	単柱構造、機械的安定性が低い
接点性能	銀メッキのコンタクトフィンガー、最適化された圧力分布	標準の銅接点、摩耗が早い
屋外耐久性	防錆コーティング＋強化絶縁体システム	基本的なコーティング、限定的な沿岸性能
運用の柔軟性	インターロック保護付き手動+電動操作をサポート	ほとんど手動操作のみ
維持費	機械的寿命が長いため低寿命 (2000 サイクル)	メンテナンス頻度の向上
