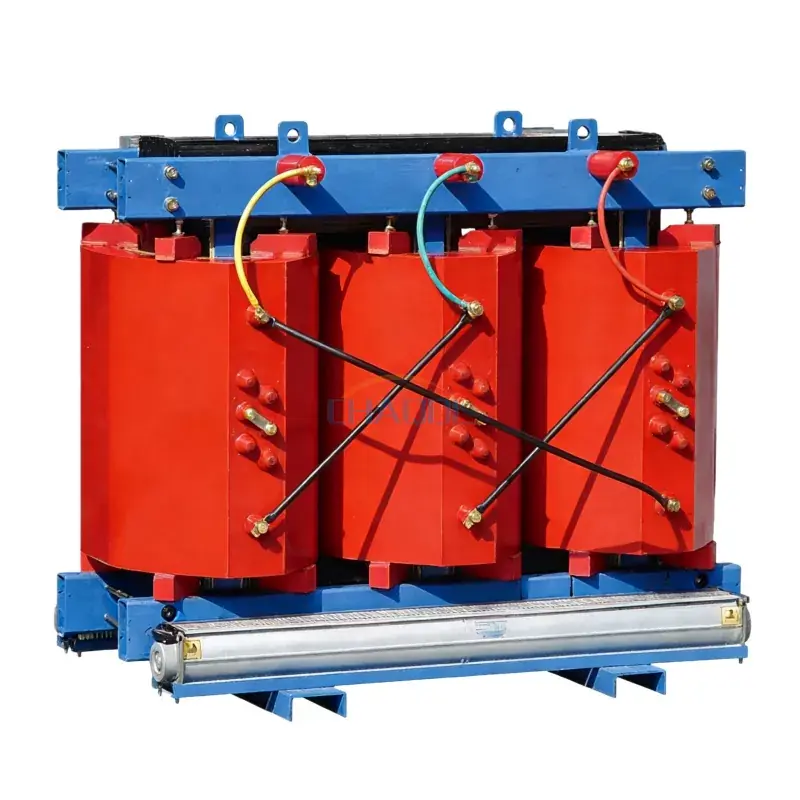

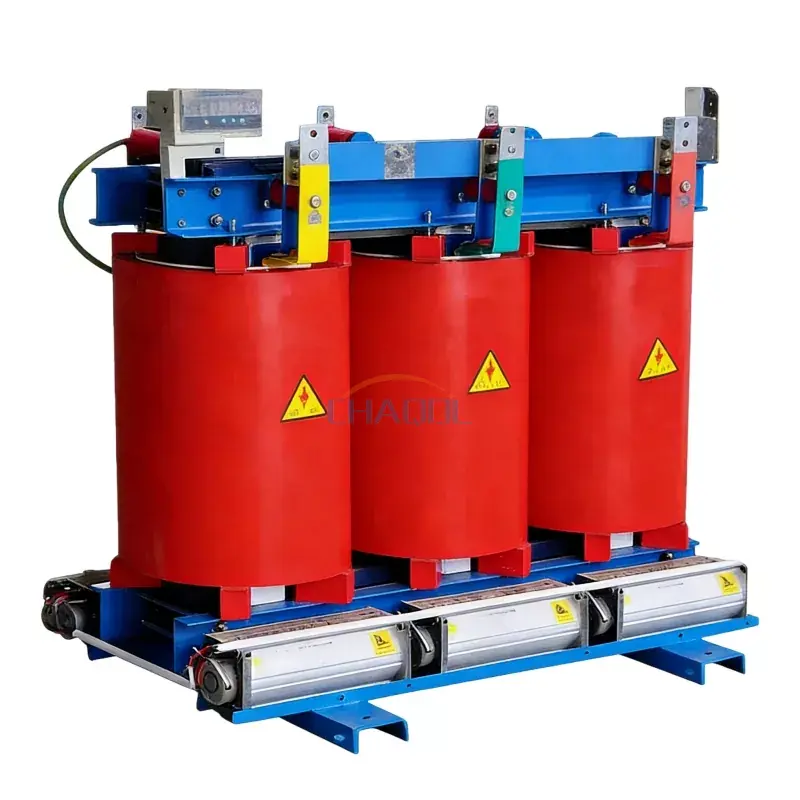

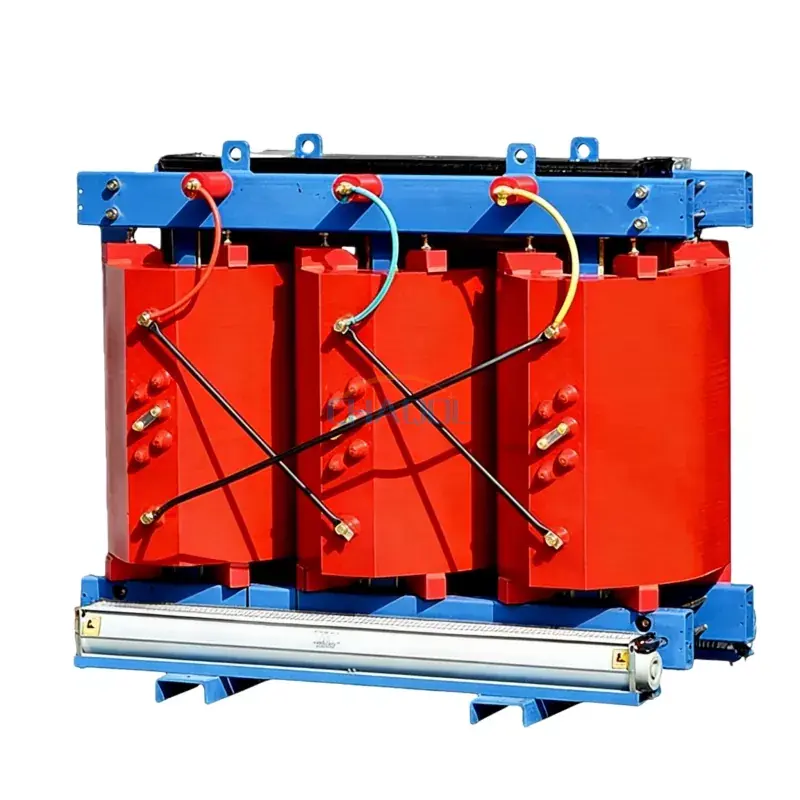

の10KV アモルファス合金乾式変圧器(SBH15-H-(30-2500)/10)は、非油浸絶縁構造を採用しており、安全運転、火災リスクの低減、環境性能の向上を実現しています。高度なアモルファス合金コア技術を採用しており、無負荷損失を大幅に削減し、最新の配電システムにおける全体的なエネルギー効率を向上させます。
従来の油入ユニットに比べ、10KV アモルファス合金乾式変圧器商業ビル、産業プラント、再生可能エネルギー システム、都市電力ネットワークなど、安全性とメンテナンスの手間がかからないことが重要な要求の厳しい環境で安定したパフォーマンスを発揮します。
この構造設計は、10KV アモルファス合金乾式変圧器効率的な放熱と安定した磁気性能が可能になり、長い耐用年数が保証され、長期にわたる運用コストが削減されます。
|

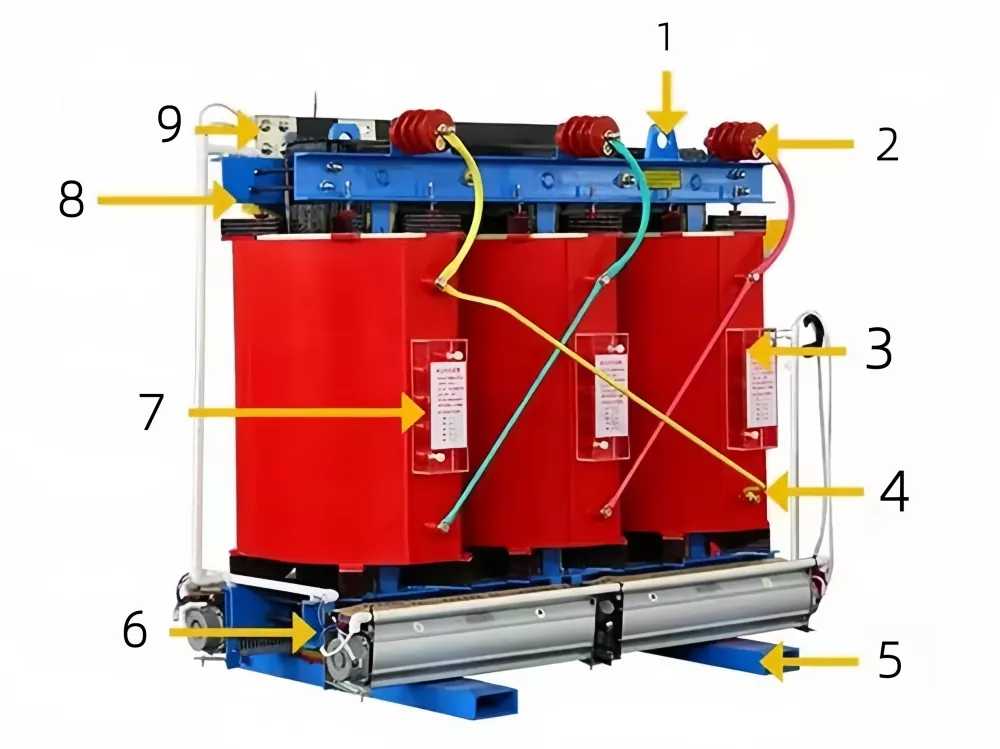

シリアルナンバー |
名前 |
|
1 |
リング（体操） |
|
2 |
高圧端子 |
|
3 |
高圧タップコネクタ |
|
4 |
高圧コンロッド |
|
5 |
ベース |
|
6 |
アースネジ |
|
7 |
高圧コネクタ |
|
8 |
クランプ部品 |
|
9 |
低電圧出力銅バスバー |
のパフォーマンス10KV アモルファス合金乾式変圧器低損失かつ高効率の配電システム向けに最適化されています。以下の表は、さまざまな容量範囲にわたる主な電気的および機械的仕様を示しています。
|
定格容量(kVA) |
定格電圧(kV) |
無負荷電流(%) |
損失(W) |
インピーダンス電圧 (%) |
寸法 (mm) 長さ * 幅 * 高さ |
||
|
高圧 |
低圧 |
無負荷 |
負荷 |
負荷 |
|||
|
30 |
20±2*2.5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
これ10KV アモルファス合金乾式変圧器産業用配電、地下鉄システム、複合商業施設、病院、データセンター、再生可能エネルギー変電所で広く使用されています。乾式構造のため、高い防火基準と連続運転の信頼性が要求される環境に特に適しています。
最適化されたコア材料と高度な冷却設計により、10KV アモルファス合金乾式変圧器安定した電圧出力を維持しながら、エネルギー損失を大幅に削減します。これは、エネルギー効率と持続可能な電力インフラストラクチャに重点を置いたプロジェクト向けの、長期的にコスト効率の高いソリューションです。
比較すると、10KV アモルファス合金乾式変圧器標準的な市場代替品と比較すると、効率、耐久性、ライフサイクルコストにおいていくつかの重要な違いが明らかになります。
|
比較項目 |
当社のアモルファス合金乾式変圧器 |
従来のケイ素鋼乾式変圧器 |
油入変圧器（一般市場タイプ） |
|
芯材 |
アモルファス合金低損失コア |
ケイ素鋼コア |
ケイ素鋼コア |
|
エネルギー損失 |
非常に低い無負荷損失 |
中損失 |
損失が大きくなる |
|
安全性 |
ノンオイル・耐火設計 |
乾式タイプ、中程度の安全性 |
油漏れと火災の危険性 |
|
メンテナンス |
メンテナンスの手間がかからない |
中程度のメンテナンス |
高度なメンテナンス |
|
寿命 |
長寿命 |
中くらい |
中くらい |
Q1: アモルファス合金変圧器の効率を高めるものは何ですか?
A: アモルファスコア構造によりヒステリシス損失が大幅に低減され、従来のトランスコアと比較して無負荷エネルギー消費量が低くなります。
Q2: この変圧器は屋内設置に適していますか?
A: はい、乾式設計は、特に変電所、商業ビル、産業施設などの屋内環境向けに設計されています。
Q3: 変圧器のメンテナンスはどのくらいの頻度で必要ですか?
A: 絶縁油が使用されていないことと、乾式絶縁システムの安定した構造により、メンテナンスの必要性は最小限で済みます。
Q4: 油入変圧器と比較した主な利点は何ですか?
A: 火災や漏洩のリスクを排除し、環境適合性を高め、設置を容易にします。
Q5: 過負荷状態に対処できますか?
A: はい、ユニットは強制空冷をサポートしており、構成に応じて最大 50% までの一時的な過負荷動作が可能です。
