電気機器のプロフェッショナルとして、安強パワーを提供します12KV 屋外用断路器信頼性の高い電気絶縁、安全なメンテナンスアクセス、信頼性の高い屋外操作を必要とする中電圧配電ネットワーク向けです。その動作原理、技術仕様、アプリケーション要件を理解することは、エンジニアや調達チームが電力プロジェクトに適切な機器を選択するのに役立ちます。

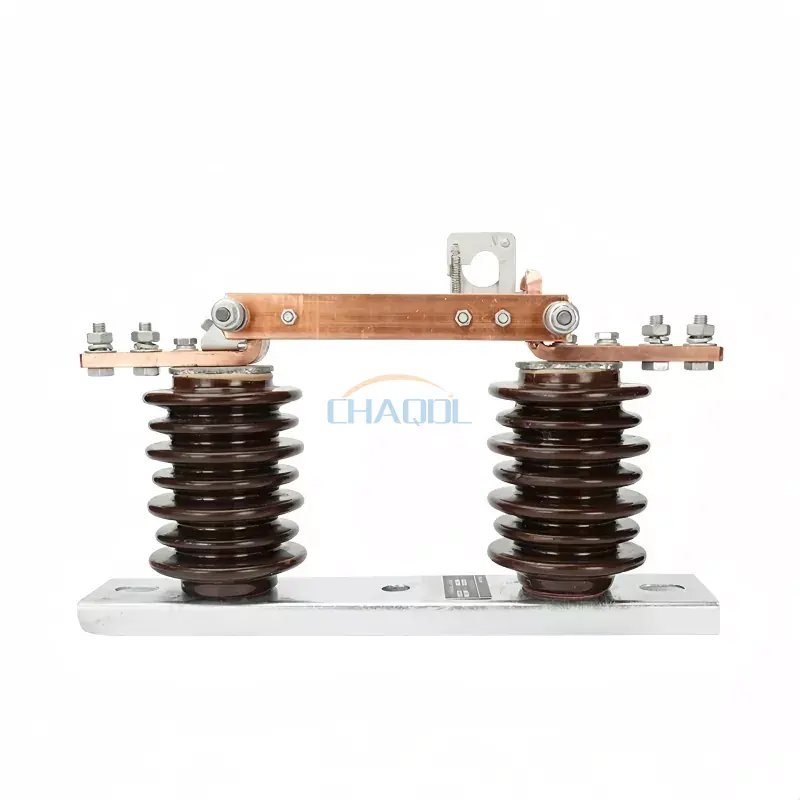

12KV 屋外切断スイッチは、中電圧配電システムの重要なコンポーネントです。主に無負荷状態で電気回路を絶縁するように設計されており、メンテナンス担当者がネットワークの絶縁されたセクションを識別するのに役立つ目に見える分離ポイントを提供します。 Anqiang Power が提供する GW9-12 モデルは、単極構造、導電性ブレード機構、実用的な屋外用途向けのセルフロック設計を特徴としています。この記事では、スイッチがどのように機能するか、どこで使用されるか、調達時に重要となる技術パラメータ、および正しい設置とメンテナンスが長期的な動作の信頼性をどのようにサポートするかについて説明します。
12KV 屋外切断スイッチは、屋外電気ネットワークで使用される高電圧絶縁デバイスです。その主な目的は、回路セクションを検査、修理、または保守する必要がある場合に絶縁ギャップを確立することです。このデバイスは一般に、配電システム、変電所、その他の中電圧電気設備に設置されます。
安強パワー の GW9-12 モデルは、三相線路システムでの単相動作用に設計されています。その操作メカニズムにより、許可された担当者は、メーカーの操作説明書および適用される電気安全手順に従って、適切な絶縁操作フックを使用してスイッチを開閉できます。
回路ブレーカーとは異なり、従来の切断スイッチは通常の負荷電流を遮断したり、電流を短絡したりするように設計されていません。したがって、適切な回路ブレーカーやその他の保護装置と調整する必要があります。この区別は、安全なスイッチング シーケンスを設計するとき、または新しい配電プロジェクトの機器を指定するときに重要です。
機器のオプションをより深く理解するために、購入者は Anqiang Power の高電圧切断スイッチ製品群を確認することもできます。
屋外用断路器の動作原理は、導電性接点の物理的な動きに基づいています。スイッチが閉じると、その導電性ブレードが意図した電気接続を確立します。許可された無負荷条件下でスイッチが開くと、ブレードが固定接点から分離し、目に見える絶縁ギャップが形成されます。
GW9-12 の設計には、固定操作フックとセルフロック機構が組み込まれています。これらの機能は、オペレータがスイッチング動作を制御するのに役立ち、機器が正しく設置および保守されている場合に、意図しない動きの可能性を軽減します。
実際のスイッチング操作は、承認されたシステム操作手順に従う必要があります。目に見える接触ギャップだけでは、電圧検証、必要な場合の接地、またはその他の必須の電気的安全対策に代わるものではありません。
屋外電気機器は、信頼性の高い電気絶縁と機械的安定性および耐環境性を兼ね備える必要があります。 12KV 屋外断路器を評価する場合、いくつかの設計上の考慮事項が特に重要です。
GW9-12 は、三相配電システムでの個別の相の設置をサポートする単極構成を使用します。この配置は、設置設計で個別の相実装絶縁デバイスが必要な配電ネットワークのレイアウトに適しています。
オープン接点配置により、導電性コンポーネント間の分離が視覚的に示されます。これは、正式な検証と安全管理が依然として必要であるものの、担当者が認可されたメンテナンス手順中に隔離された位置を特定するのに役立ちます。
セルフロック機構は、意図した機械的位置を維持するのに役立ち、偶発的な操作のリスクを軽減します。その有効性は、正しい調整、設置、定期的な検査によって決まります。
絶縁コンポーネントは、システムの定格電圧と設置場所の環境条件に関連する電気的ストレスに耐える必要があります。機器の選択には、汚染、湿気、温度変化、雷関連の過電圧をすべて考慮する必要があります。
絶縁された操作フックは、適切な設置のための簡単な操作方法を提供します。実際の動作配置、必要なクリアランス、および許可された手順は、機器の文書および該当する電気安全規格と照らし合わせて確認する必要があります。
12KV 屋外断路器は、適切な定格の中電圧回路に絶縁点が必要な場合に使用されます。その適合性は、電気システムの設計、設置環境、操作手順、および該当するユーティリティ要件によって異なります。
架空配電ネットワークでは、切断スイッチを使用して、検査、メンテナンス、または計画された機器交換のために選択した回線セクションを分離できます。正しく配置すると、メンテナンス チームがネットワーク全体に不必要な影響を与えることなく、指定されたセクションで作業できるようになります。
変電所は、断路器を使用して、選択された回路および機器の周囲に絶縁ポイントを確立します。エンジニアは、デバイスと回路ブレーカー、バスバー、変圧器、該当する場合は接地スイッチ、および変電所の動作シーケンスを調整する必要があります。
工場、加工施設、その他の産業現場では、変圧器や下流の電気機器に供給するために中電圧配電ネットワークを使用する場合があります。正しく選択された切断スイッチは、適切な分離ポイントを提供することで計画的なメンテナンスをサポートできます。
電力会社は、確立された切り替え手順とメンテナンス方法に適合する機器を必要とします。選択には、電力会社の技術仕様、環境条件、検査要件、および承認された機器規格を考慮する必要があります。
遮断機能と保護機能の両方が必要なプロジェクトの場合、エンジニアは、断路器がすべての開閉義務を実行できると想定するのではなく、適切な回路ブレーカーまたは負荷スイッチを評価する必要があります。
技術仕様により、切断スイッチが目的のネットワークに適しているかどうかが決まります。 Anqiang Power の GW9-12 シリーズの製品情報では、12KV クラスの屋外用断路器とされています。詳細な定格スケジュールは、注文する前にメーカーの最新の技術文書と照らし合わせて確認する必要があります。
| パラメータ | 購入者が確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| モデル | GW9-12または指定されたプロジェクトモデル | 意図した機器構成を確認します。 |
| 定格電圧 | システム電圧と機器クラスとの互換性 | 適切な電気絶縁とアプリケーションの適合性を確保します。 |
| 定格電流 | プロジェクトに必要な連続電流定格 | 意図された通常の動作条件への適合性を判断します。 |
| 電源周波数耐電圧 | メーカーが宣言した絶縁定格 | 電源周波数試験条件における規定の絶縁性能を示します。 |
| 雷インパルス耐電圧 | 指定された衝撃絶縁レベル | 絶縁調整および過渡過電圧要件の評価をサポートします。 |
| 短時間耐電流 | 指定された電流の大きさと継続時間 | 閉じた状態での故障電流の影響に耐えるデバイスの能力を評価するのに役立ちます。 |
| 機械的耐久性 | 宣言された動作サイクル数 | 指定された試験条件下での機械的耐久性の基準を提供します。 |
| 動作機構 | 手動フック操作またはその他の承認された構成 | 動作要件と現場手順との互換性を決定します。 |
| 環境適合性 | 高度、汚染、温度、風、設置条件 | 機器が実際の現場に適しているかどうかを確認するのに役立ちます。 |
重要：上の表は調達チェックリストであり、検証済みの製品評価シートの代替品ではありません。購入者は、見積対象の特定の構成に正確な定格電流オプション、絶縁レベル、短時間耐定格、寸法、適用規格を要求する必要があります。
正しい 12KV 屋外切断スイッチを選択するには、電圧指定を一致させるだけでは不十分です。エンジニアと調達チームは、仕様を最終決定する前に、完全な電気要件と機械要件を評価する必要があります。
公称ネットワーク電圧、最大システム電圧、必要な連続電流、および絶縁調整要件を確認してください。これらの値は、プロジェクトの単線図および技術仕様と一致している必要があります。
予想される短絡電流と必要な短時間耐量を決定します。保護装置によって故障電流が除去されている間、断路器を閉じたままにしておく必要がある場合があるため、その耐定格は設置場所に適している必要があります。
高度、周囲温度、湿度、空気中の汚染物質、海岸の塩分への曝露、および機械的負荷を考慮してください。屋外設置では、現場の条件に合わせて、特定の断熱材、腐食防止、または取り付け配置が必要になる場合があります。
プロジェクトで手動操作のスイッチ、代替の操作配置、またはアセンブリの一部として接地スイッチが必要かどうかを確認します。接地要件は、すべての標準構成に含まれると想定するのではなく、システム全体の設計で対処する必要があります。
製品データシート、寸法図、取り付け説明書、日常および型式試験に関する文書（該当する場合）、および関連する規格の詳細をリクエストしてください。提供された構成がローカル ユーティリティまたはプロジェクト当局の要件を満たしていることを確認します。
信頼性の高い調達には、製造の一貫性、技術コミュニケーション、スペアパーツの入手可能性、アフターサポートの確認も含まれます。 Anqiang Power はさまざまな切断スイッチを提供し、さまざまな電気用途向けの製品選択ガイドを提供します。バイヤーは、切断スイッチ製品群を通じてプロジェクトの要件について話し合うことができます。
正しい設置と定期検査は、屋外用断路器の動作信頼性を維持するのに役立ちます。メンテナンスの間隔は、製造元の指示、現場の状況、動作頻度、および担当する電力会社または施設のオペレーターの要件に従う必要があります。
すべての設置およびメンテナンス作業は、承認された安全手順に従って資格のある担当者が実行する必要があります。回路は、必要に応じて絶縁、電圧テスト、接地、およびロックアウト対策を適用して、検証された安全な状態に置く必要があります。機器がその用途に合わせて特別に設計および定格されている場合を除き、負荷電流を遮断するために従来の断路スイッチを操作しないでください。
その主な機能は、無負荷状態で適切な中電圧回路を絶縁し、目に見える接点ギャップを提供することです。これは、適切なスイッチング、検証、および接地手順と併用することで、保守と検査をサポートします。
従来の断路器は、通常の負荷電流を遮断したり、短絡電流を遮断したりするように設計されていません。正しく定格された回路ブレーカーまたはその他の適切な開閉装置は、断路器が操作される前に、必要な遮断義務を実行する必要があります。
安強パワー の GW9-12 は、適切な 12KV クラスの配電アプリケーション向けの屋外用単極高電圧断路スイッチです。承認された設置設計を条件として、三相線路システムの個別の相動作に使用できます。
主なパラメータとしては、定格電圧、定格電流、電源周波数耐電圧、雷インパルス耐電圧、短時間耐電流、機械的耐久性、動作機構、環境適合性などが挙げられます。正確な値は、選択したモデルのデータシートで確認する必要があります。
検査頻度は、メーカーのメンテナンス指示、現場環境、スイッチング頻度、およびユーティリティ要件によって異なります。定期的なチェックでは、絶縁体、導電性接点、機械的リンケージ、取り付け金具、および過熱または腐食の痕跡をカバーする必要があります。
システム電圧、必要な定格電流、設置環境、絶縁要件、短絡耐量要件、操作方法、接地構成、適用規格、プロジェクト数量を提供します。図面や機器の仕様は、サプライヤーが適切な構成を推奨するのに役立ちます。
12KV 屋外切断スイッチは、中電圧配電ネットワークにおける重要な絶縁コンポーネントです。その価値は、メンテナンスに適した絶縁ポイントを提供し、明確なスイッチング手順をサポートし、より広範な保護および接地システムと統合することにあります。適切なモデルを選択するには、電気定格、絶縁性能、機械設計、設置場所の条件、適用される規格を慎重に検討する必要があります。信頼性の高いサービスを実現するには、正しい設置、適格な操作、定期的な検査も同様に重要です。
