記事の概要: A コア電流トランスを介して測定器を大電流導体に直接接続することなく、AC 電流を測定し、回路保護をサポートする実用的な方法を提供します。安強パワーは、中圧開閉装置、計量パネル、RMU、GIS、小型変電所、産業用電力システムなどの配電アプリケーション向けに LMZC-10 シリーズを開発しています。トロイダルシリコン鋼コア、銅二次巻線、エポキシ樹脂絶縁、コンパクト構造を備えたこのトランスは、安定した電流サンプリングと信頼性の高い長期動作を実現するように設計されています。
目次
- 貫通コア変流器とは何ですか?
- スルーコア変流器はどのように動作しますか?
- 構造設計とは何ですか?
- どの技術パラメータが最も重要ですか?
- スルーコア変流器はどこで使用されますか?
- パフォーマンス上の主な利点は何ですか?
- 適切なモデルをどのように選択すればよいでしょうか?
- どのような設置手順に従う必要がありますか?
- よくある質問
- 結論
貫通コア変流器とは何ですか?
スルーコア変流器は、高い一次電流を、測定器、メーター、保護リレーで安全に使用できる低い標準化された二次電流に変換するように設計された電気計器用変圧器です。測定回路を大電流導体に直接接続する代わりに、一次ケーブルまたはバスバーが変圧器のコアを通過します。
安強パワー の LMZC-10 シリーズは、動作電圧が 35kV 未満の AC 電源システム用に設計されています。プロジェクトの要件に応じて、10kV、24kV、35kV などの電圧レベルを含むアプリケーション向けに構成できます。その構造は、信頼性の高い電流サンプリング、計測、リレー保護が不可欠なアプリケーションに適しています。
専用の一次巻線を持つ従来のトランスとは異なり、スルーコア設計ではコアを通過する導体を一次巻線として使用します。この構造により、適切なシステムへの統合を簡素化しながら、配電機器にコンパクトなソリューションを提供できます。
スルーコア変流器はどのように動作しますか?
動作原理は電磁誘導に基づいています。交流が一次導体を流れると、導体の周囲に磁界が発生します。磁束はトランスのコアを通過し、二次巻線に比例した電流を誘導します。
結果として得られる二次電流は、通常、測定装置または保護装置への接続用に標準化されています。 LMZC-10 の場合、二次電流オプションには、選択した構成に応じて 5A および 1A が含まれます。
基本的な操作プロセスは次のように要約できます。
- 一次ケーブルまたはバスバーはシステム電流を運びます。
- 一次導体は磁性コアを通過します。
- 交流はコア内に磁束を生成します。
- 二次巻線は磁束に応答します。
- 減少した二次電流が測定回路または保護回路に供給されます。
- 接続された機器は、監視、計測、または保護機能に信号を使用します。
この配置により、測定回路が一次電源導体から分離され、多くの配電アプリケーションで電流監視がより実用的になります。
構造設計とは何ですか?

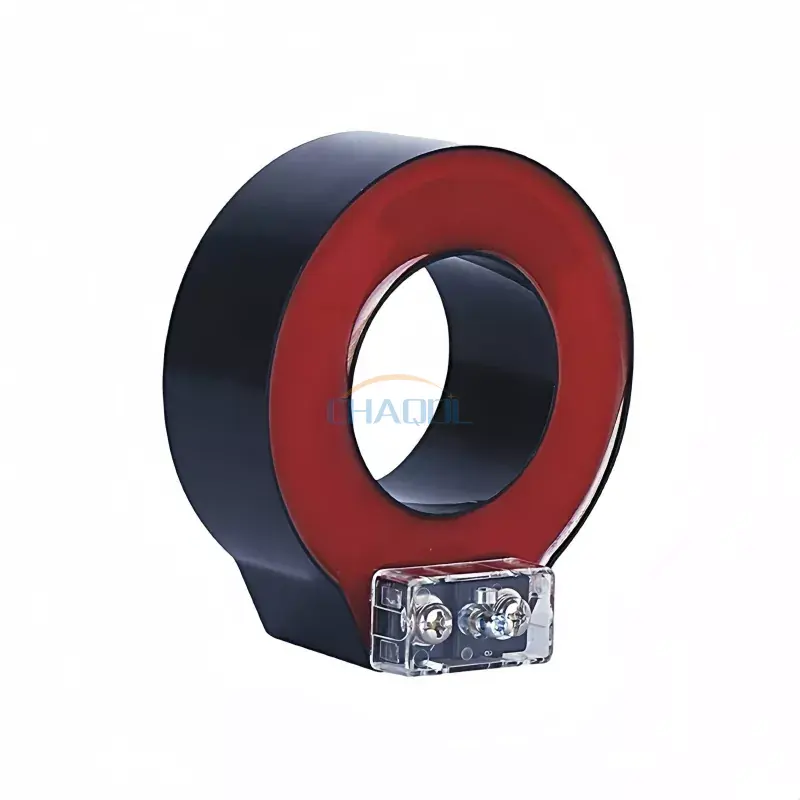

トランスの構造は、測定の安定性、絶縁性能、耐環境性、寿命に直接影響します。 LMZC-10 は、エポキシ樹脂鋳造断熱材と組み合わせたトロイダル シリコン鋼コアを使用しています。
コアと磁気回路
トロイダルシリコンスチールコアは、電磁誘導に必要な磁路を提供します。適切に設計された磁気回路により、安定した変流特性が維持され、信頼性の高い測定性能がサポートされます。
一次導体
コアを通過する一次導体は単巻一次巻線として機能します。この構成により、従来の多巻一次巻線を必要とせずに、変圧器が既存のケーブルまたはバスバーを流れる電流を測定できるようになります。
二次巻線
二次巻線には高導電率の銅線が使用されており、接続されたメーターや保護装置に安定した出力電流を生成します。二次回路は、機器の設計および該当する電気安全手順に従って正しく接続し、取り扱う必要があります。
断熱材とハウジング
この製品はエポキシ樹脂絶縁と難燃性 ABS ハウジングを使用しています。また、密閉性の高い透明端子カバーを採用することで接続部周囲の視認性を向上させ、より安全な配線作業やメンテナンス作業をサポートします。
どの技術パラメータが最も重要ですか?
変流器の選択には、単に公称電流を一致させるだけでは不十分です。エンジニアは、電気システム、測定目的、設置寸法、精度要件、保護要件を合わせて評価する必要があります。
| パラメータ | LMZC-10 リファレンス | なぜそれが重要なのか |
|---|---|---|
| 製品型式 | LMZC-10 | 該当する製品構成を識別します |
| 定格周波数 | 50/60Hz | 一般的な AC 電源システムの周波数に一致 |
| 二次電流 | 1A / 5A | 接続された機器との互換性を判断します |
| 材料 | 難燃性ABS | 機械的保護と電気的安全性をサポート |
| コア | トロイダルケイ素鋼 | 変流用の磁路を提供します |
| 絶縁 | エポキシ樹脂注型 | 絶縁性と耐環境性の向上 |
| 適用システム電圧 | 35kV以下 | 意図された電気的応用範囲を定義します |
精度クラスと定格負担も慎重に考慮する必要があります。アプリケーションによっては、測定用変流器、保護用変流器、または二重巻線構成が必要になる場合があります。必要な一次電流範囲は、可能な最大電流のみから選択するのではなく、実際の動作条件に一致させる必要があります。
スルーコア変流器はどこで使用されますか?
このタイプの変圧器は、コンパクトな構造と直接導体貫通コア配置により、さまざまな電気測定および保護用途に適しています。
- 配電キャビネット:配電設備内の電流測定・監視をサポートします。
- 計量パネル:電気測定システムに電流信号を提供します。
- 高圧開閉装置:適切な GIS、RMU、開閉装置構成に統合できます。
- 変電所:電流サンプリング機能とリレー保護機能をサポートします。
- 産業オートメーション:産業用電力制御システム内の電気監視を可能にします。
- 再生可能エネルギー システム:電気設計と変圧器の仕様に互換性がある場合、電流監視をサポートできます。
- 改修プロジェクト:適切な分割コア構成により、システム設計が許す限り、既存の導体の周囲への設置が簡素化されます。
改修工事の場合は、設置条件を検討した上で選定してください。コアウィンドウ、導体サイズ、定格電流、絶縁要件、および利用可能な設置スペースはすべて実際のシステムに対応している必要があります。
パフォーマンス上の主な利点は何ですか?
コンパクトな統合
リング型構造により、一次導体がコアを通過できるため、電気キャビネットおよび開閉装置用のコンパクトな測定配置が作成されます。
安定した電流測定
トロイダルシリコン鋼コアと銅の二次巻線は、測定および保護アプリケーションに安定した電流変換特性を提供するように設計されています。
絶縁保護
エポキシ樹脂鋳造は電気絶縁を提供し、湿気、埃、機械的環境ストレスに対する耐性に貢献します。
柔軟なアプリケーション
このシリーズは、さまざまな一次電流範囲と精度要件に合わせて構成できます。したがって、製品の選択は、アプリケーションが測定、保護、または複合機能のどれに焦点を当てているかに基づいて行うことができます。
インストールの複雑さの軽減
該当する変圧器の構成とシステム条件が許せば、スルーコアまたはスプリットコアの配置により、電流測定を既存の電気インフラストラクチャに統合するために必要な作業を削減できます。
適切なモデルをどのように選択すればよいでしょうか?
信頼性の高い選択プロセスは、変圧器の物理的な外観ではなく、電気システムから始まります。注文する前に、エンジニアと購買チームは次の情報を確認する必要があります。
- 一次電流:導体の定格および予想動作電流を決定します。
- システム電圧:変圧器が意図した電圧レベルに適切であることを確認してください。
- 頻度：アプリケーションが 50Hz または 60Hz のどちらの動作を使用しているかを確認します。
- 二次出力:接続するメーター、リレー、監視機器に応じて1Aまたは5Aを選択してください。
- 精度クラス:変圧器が測定、計量、保護のいずれに使用されるかに応じて精度要件を定義します。
- 重荷：二次回路の必要な VA 定格を確認してください。
- コアウィンドウ:一次ケーブルまたはバスバーが物理的にコアを通過できることを確認してください。
- 設置環境：屋内/屋外の状態、温度、湿度、汚染、利用可能なエンクロージャの保護を確認します。
大規模な電気プロジェクトの場合は、これらのパラメータを完全な保護および測定設計とともに検討する必要があります。変流器を正しく選択すると、変圧器と下流の監視機器の間で互換性がなくなるのを防ぐことができます。
どのような設置手順に従う必要がありますか?
電気的安全性と測定性能の両方にとって、正しい取り付けが不可欠です。一次導体は、製品設計の指定に従ってコアの中心を通過する必要があり、意図した磁束分布を維持するのに役立ちます。
- 設置前に変圧器の定格を確認してください。
- 一次導体がコア ウィンドウに正しく適合していることを確認します。
- 導体をコア内の適切な位置に保ちます。
- 二次端子が正しく接続されていることを確認してください。
- 二次接地については該当する要件に従ってください。
- 変流器の二次回路を危険な開回路状態で動作させないでください。
- 必要に応じて、適切な絶縁取り付け金具を使用してください。
- 定期メンテナンス時に端子と絶縁を検査してください。
電気の設置は、該当する地域の規制、システム図面、および製造元の指示に従って、常に資格のある担当者が実行する必要があります。
よくある質問
スルーコア変流器の主な目的は何ですか?
その主な目的は、高い AC 電流を、測定、計測、監視、およびリレー保護に使用できる低い 2 次電流に変換することです。
LMZC-10 ではどのような二次電流オプションが利用できますか?
LMZC-10 の製品情報には、1A および 5A の二次電流オプションがリストされています。適切なオプションは、接続されている測定装置または保護装置の要件によって異なります。
変圧器はどの電圧範囲向けに設計されていますか?
LMZC-10 は、動作電圧が 35kV 未満の AC 電源システムを対象としており、プロジェクト要件に応じて 10kV、24kV、35kV などのアプリケーション向けにカスタマイズが可能です。
スルーコア設計は改造用途に使用できますか?
はい。適切なスルーコアまたはスプリットコア構成は、従来の専用の一次巻線を必要とせずに一次導体が変圧器を通過できるため、改造やメンテナンスのプロジェクトに役立ちます。実際のインストールの実現可能性は、特定のシステム構成によって異なります。
LMZC-10 の構造にはどのような材料が使用されていますか?
トランスには、トロイダル シリコン鋼コア、高導電性銅二次巻線、エポキシ樹脂鋳造絶縁、および難燃性 ABS ハウジングが使用されています。
製品は屋外設置に適していますか?
参照製品情報では主に屋内用途について説明しています。したがって、屋外での使用は、筐体、環境条件、断熱要件、プロジェクト固有の構成に従って評価する必要があります。
結論
スルーコア変流器は、磁気コアを通る一次導体として一次ケーブルまたはバスバーを使用することにより、配電システムにおける電流測定と保護に対する実用的なアプローチを提供します。開閉装置、配電盤、計量パネル、変電所、産業用電力システムを含むアプリケーションの場合、一次電流、電圧、周波数、二次出力、精度、負荷、設置寸法を慎重に一致させることが不可欠です。
安強パワー の LMZC-10 は、信頼性の高い電流サンプリングと保護を必要とするアプリケーション向けに、トロイダル シリコン鋼コア、銅二次巻線、エポキシ樹脂絶縁、コンパクトなハウジングを組み合わせています。新規設置、改造プロジェクト、またはカスタマイズされた配電システム用に変流器を選択する場合は、スルーコア変流器の仕様を確認し、お問い合わせ定格電流、電圧レベル、精度クラス、二次電流、設置要件を考慮して、適切なソリューションを検討してください。
