10KV 屋内変流器は中電圧システムの測定と保護をどのように改善できるか

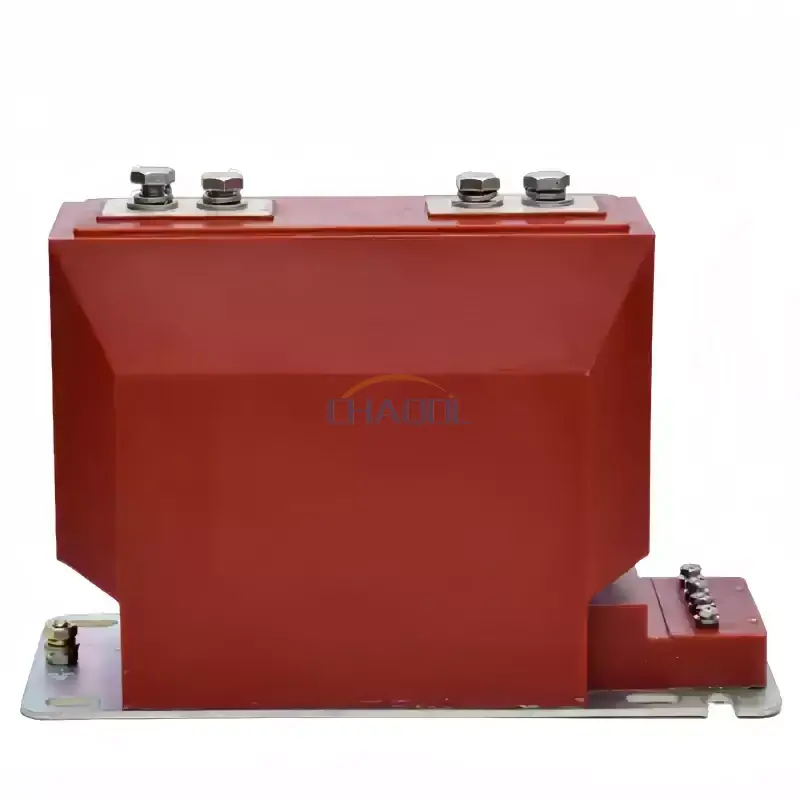

安強パワーを開発します10KV屋内変流器LZZBJ9-10 モデルは、完全密閉型エポキシ樹脂絶縁、5A/1A 二次電流オプション、および屋内配電アプリケーション向けの複数の一次電流構成を備えた、中電圧測定およびリレー保護用です。

変流器は、高い一次電流を、メーター、監視装置、保護リレーで安全に処理できる標準化された二次信号に変換するため、中電圧電気システムの重要なコンポーネントです。 LZZBJ9-10 10KV 屋内変流器は、50Hz または 60Hz の屋内 10KV 以下の AC 回路用に設計されています。完全に密閉されたエポキシ樹脂構造により、絶縁、機械的保護、コンパクトな設置が 1 つの構造に組み合わされています。一次電流オプションは 5A ～ 2500A、二次電流は 1A または 5A、絶縁レベルは 12/42/75KV で、さまざまな測定および保護要件に合わせて構成できます。

目次

1. 10KV屋内変流器とは何ですか?
2. 中電圧システムではどのように動作しますか?
3. 購入者が確認すべき技術パラメータは何ですか?
4. 信頼性の高い動作をサポートする設計機能は何ですか?
5. どこでよく使われますか?
6. 適切な CT を選択するにはどうすればよいですか?
7. よくある質問
8. カスタマイズされたソリューションについては Anqiang Power にお問い合わせください

10KV屋内変流器とは何ですか?

10KV 屋内変流器は、中電圧屋内電気システムの電流を測定および監視するように設計された計器用変圧器です。測定器や保護リレーを大きな一次電流に直接接続する代わりに、変圧器は電流を下流の機器で処理できる標準化された二次値に低減します。

LZZBJ9-10 モデルは、定格周波数 50Hz または 60Hz の 10KV 以下の回路用に設計されています。メーカー仕様書によれば、全閉エポキシ樹脂構造を採用しており、電流測定、エネルギー測定、リレー保護に適しています。

この配置により、使用可能な電流信号を提供しながら、一次回路と測定または保護装置の間に電気的絶縁が形成されます。その結果、CT は高出力電気機器と低レベルの監視システムの間の重要なインターフェイスになります。

中電圧システムではどのように動作しますか?

動作原理は電磁誘導に基づいています。電流が一次導体を流れると、CT コア内に磁界が生成されます。二次巻線は、メーター、保護リレー、または監視装置に接続できる比例電流を生成します。

たとえば、配電システムは一次側で数百または数千アンペアを伝送する場合がありますが、接続された監視機器ははるかに小さい標準化された電流向けに設計されています。適切に選択された CT は、二次回路が一次動作条件を表すことができるように、必要な変換比を提供します。

測定および保護機能

• 電流測定:電気メーターおよび監視装置に比例信号を提供します。
• エネルギー管理:電力消費量と動作状態を監視するために使用される測定システムをサポートします。
• リレー保護:異常または故障状態が発生したときに保護リレーに電流信号を供給します。
• 配布の自動化:自動監視および制御システムの最新情報を提供します。

したがって、CT は通常の測定要件と電気システムの保護特性の両方に従って選択する必要があります。

購入者が確認すべき技術パラメータは何ですか?

変流器の選択は、物理的な寸法だけではなく、アプリケーションの電気的パラメータから始める必要があります。一次電流、二次電流、精度クラス、定格出力、絶縁レベル、短絡耐量特性はすべて、CT が特定の開閉装置または配電設備に適しているかどうかに影響します。

これらの値は、注文する前に、実際の電気設計、接続されている機器、および該当するプロジェクト要件に照らして常に確認する必要があります。

信頼性の高い動作をサポートする設計機能は何ですか?

全閉エポキシ樹脂絶縁

LZZBJ9-10は内部部品を完全密閉したエポキシ樹脂注型構造を採用しています。この構造は、屋内の開閉装置環境で一般的に遭遇する環境の影響から内部アセンブリを保護しながら、電気絶縁を提供します。

コンパクトな一体構造

鉄心、二次巻線、絶縁システムをコンパクトなボディに一体化。これは、配電盤や配電盤の設置スペースが限られている場合に便利です。コンパクトな設計により、機器の統合や二次配線の手配も簡素化できます。

保護された二次端子

強化された端子ボックスにより、二次配線をさらに保護します。接地ベースおよび取り付け構造と合わせて、これは、秩序ある設置と、検査およびメンテナンス時のより安全なアクセスをサポートします。

複数の現在の構成

異なる一次電流構成により、同じ製品ファミリーで幅広い配電アプリケーションに対応できます。利用可能な構成は、該当するモデル構成に応じて、低電流定格から最大 2500A までの高電流アプリケーションまで拡張されます。

どこでよく使われますか?

このタイプの CT は、コンパクトな構造と中電圧設計により、さまざまな屋内電気用途に適しています。

• 屋内開閉装置:測定および保護回路に電流信号を提供します。
• 配電キャビネット:フィーダと電気負荷の監視をサポートします。
• コンパクトな変電所:一次回路と計測および保護装置を接続します。
• 産業用電源システム:製造施設の電気動作状態の監視に役立ちます。
• エネルギー管理システム:電気的な監視と分析のための電流情報を提供します。
• 配布の自動化:自動電気制御および監視のための電流検出をサポートします。

実際の設置では、変圧器は保護リレー、エネルギーメーター、監視機器、その他の二次電気機器と連携して動作できます。このため、CT を既存の開閉装置システムに統合する場合、正確な仕様が特に重要になります。

適切な CT を選択するにはどうすればよいですか?

エンジニア、電気請負業者、開閉装置メーカー、購買チームは、公称電圧だけではなく、完全な電気用途に基づいて製品を選択する必要があります。

1. システム電圧を確認してください。CT が 10KV アプリケーションなどの実際の中電圧ネットワークに適していることを確認します。
2. 一次電流を決定します。予想される動作条件およびシステム条件に対応する一次電流定格を選択します。
3. 二次電流を選択します。下流のメーターと保護リレーが 1A または 5A の二次電流を必要とするかどうかを確認してください。
4. 精度要件を定義します。測定回路と保護回路には、異なる精度クラスが必要な場合があります。
5. 二次負担を確認してください。定格出力は、接続された二次回路と互換性がある必要があります。
6. 断熱要件を確認します。絶縁レベルが電気システムおよびプロジェクトの設計と一致していることを確認します。
7. 機械の設置状態を確認してください。取り付け穴、端子の位置、利用可能なキャビネットのスペース、および接地の配置をすべて検討する必要があります。

カスタマイズされたプロジェクトの場合、システム電圧、一次電流、二次電流、精度クラス、定格負荷、設置環境、および対象用途をサプライヤーに提供することで、モデルの選択と技術的なコミュニケーションを大幅に改善できます。

よくある質問

10KV 屋内変流器の主な機能は何ですか?

その主な機能は、中電圧電気システムの測定、エネルギー監視、およびリレー保護のために、高い一次電流を標準化された低い二次電流に変換することです。

どのような二次電流オプションが利用可能ですか?

LZZBJ9-10 仕様は、1A および 5A の定格二次電流オプションをサポートします。適切なオプションは、接続された計測装置または保護装置に対応する必要があります。

どの一次電流範囲を設定できますか?

リストされている構成は、5A ～ 2500A の一次電流定格をカバーしています。正確な構成は、プロジェクトの電気要件に従って選択する必要があります。

このCTは測定と保護の両方に使用できますか?

はい。この製品は、測定および保護アプリケーション向けにさまざまな精度クラスの組み合わせをサポートしています。必要な構成は、保護方式と測定要件から決定する必要があります。

CT構造にエポキシ樹脂が使われているのはなぜですか?

エポキシ樹脂は、電気絶縁と機械的封止を提供します。完全密閉構造により、内部コンポーネントの保護にも役立ち、屋内開閉装置環境での安定した動作をサポートします。

このタイプの変流器はどこに設置できますか?

一般的なアプリケーションには、屋内開閉装置、配電盤、小型変電所、産業用電力システム、エネルギー管理システム、配電自動化機器などがあります。

カスタマイズされたソリューションについては Anqiang Power にお問い合わせください

高圧変流器を選択する場合は、一次電流、二次電流、精度クラス、定格出力、絶縁レベル、設置構造の正しい組み合わせが重要です。 LZZBJ9-10 は、屋内 10KV 以下の電力システム向けに複数の構成オプションを提供し、さまざまな配電環境にわたる測定および保護アプリケーションに適しています。新しい開閉装置プロジェクトを計画している場合、既存の配電盤をアップグレードする場合、または特定の電気パラメータに基づいて構成された CT が必要な場合は、10KV 屋内変流器とお問い合わせ安強パワー の適切なソリューションに対する技術要件をお知らせください。
