10KV屋内変流器

10KV 屋内変流器 (モデル LZZBJ9-10) は、中電圧屋内電力システムにおける正確な電流測定と保護のために設計されています。連続運転下でも安定した信号出力と絶縁信頼性が求められる配電盤、計量盤、小型変電所などに広く設置されています。

配電オートメーションおよび産業用電力ネットワークでは、10KV 屋内変流器は、大きな一次電流を計測機器や保護リレー用の標準化された二次信号に変換する上で重要な役割を果たします。エポキシ樹脂キャスト構造により機械的強度が向上し、湿気や粉塵の多い屋内環境でも安定した性能を発揮します。

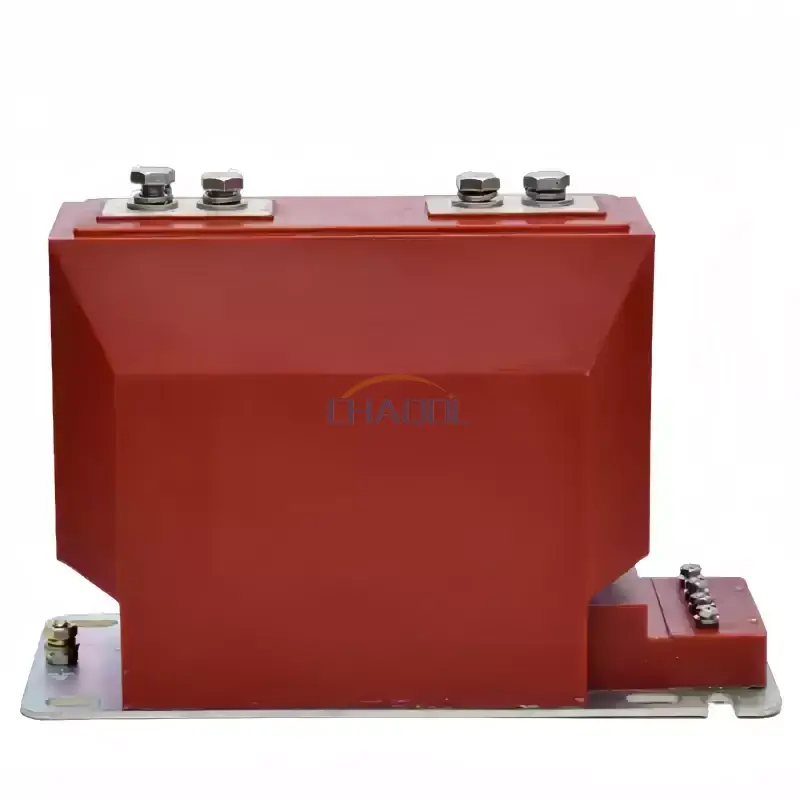

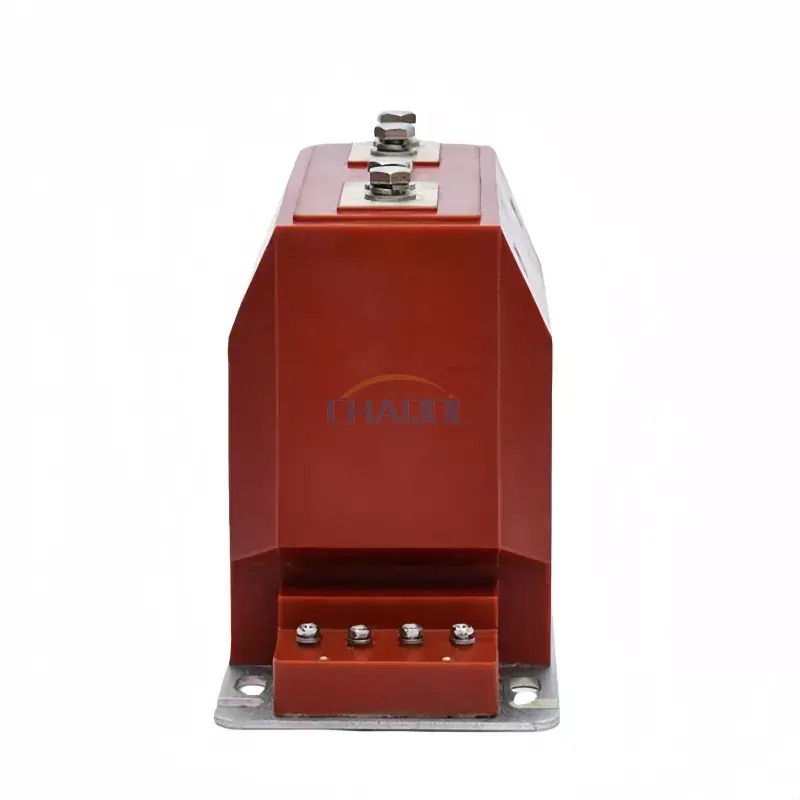

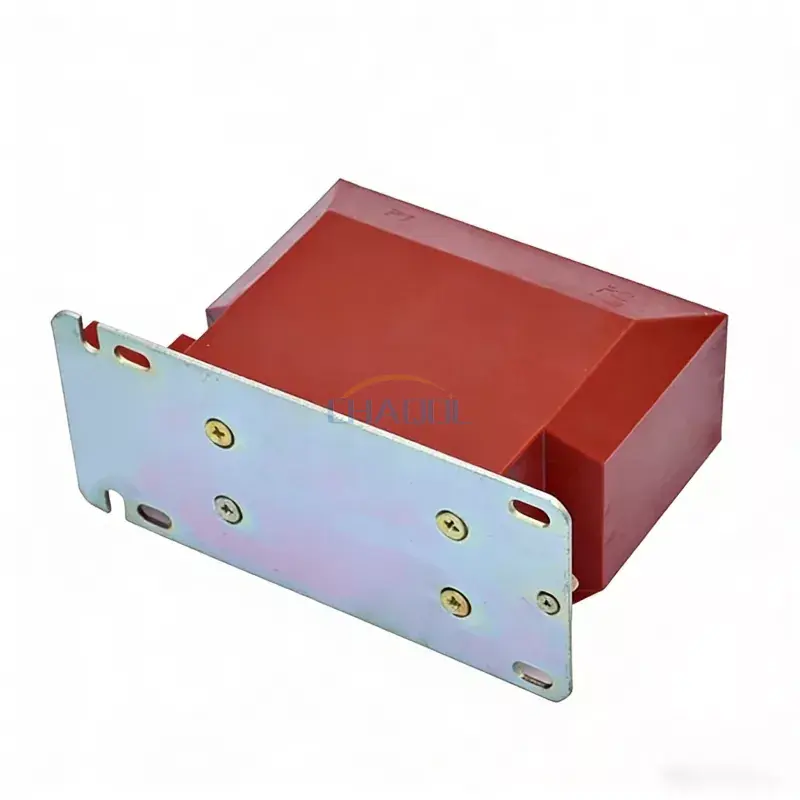

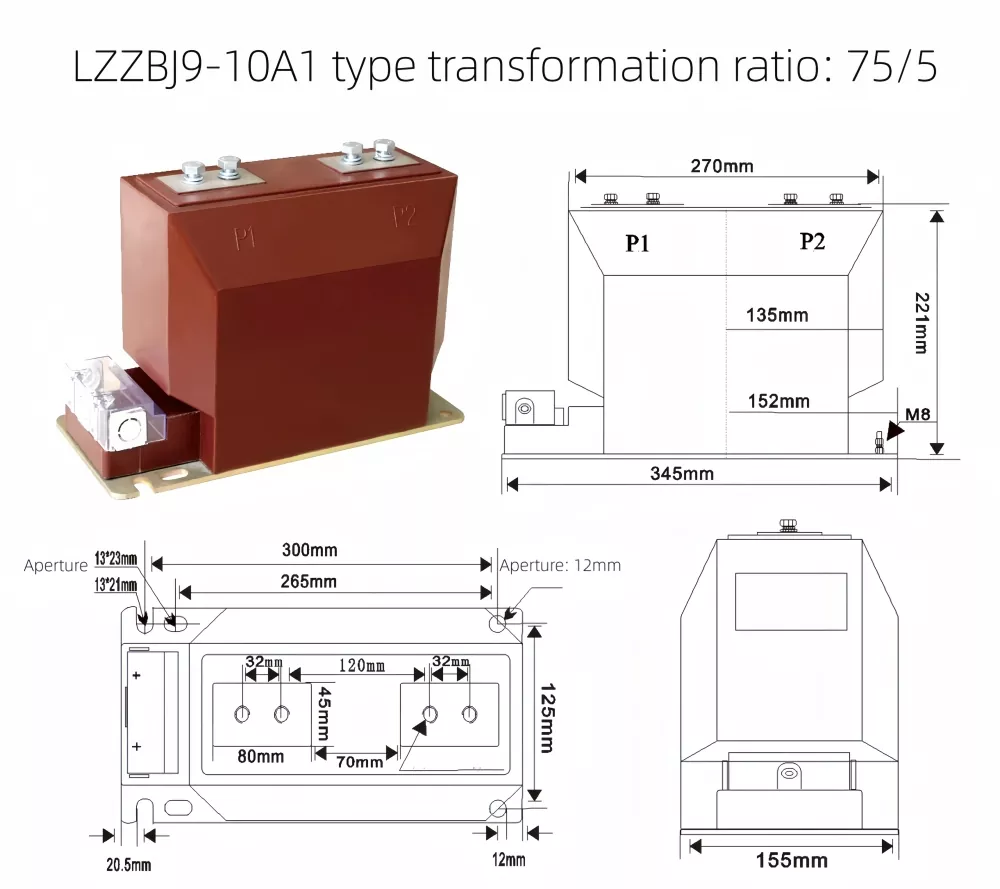

製品表示と寸法図

エンジニアリングデザインと機能構造

このシリーズは全閉エポキシ樹脂鋳造プロセスを採用し、鉄心、二次巻線、絶縁システムをコンパクトなボディに一体化しています。この設計は部分放電のリスクを軽減し、絶縁耐力を強化するため、通電中の開閉装置での長期動作に適しています。

10KV 屋内変流器には、二次配線保護のための強化された端子箱と、産業環境における安全な設置と電気安全規格への準拠を保証する接地ベースも装備されています。

技術的パラメータ

モデル LZZBJ9-10 は、配電システムにおけるさまざまな計測および保護要件を満たすために、複数の一次電流構成と精度クラスをサポートしています。

定格二次電流：5Aまたは1A

定格絶縁レベル: 12/42/75KV

アプリケーションシナリオ

このタイプの変流器は、配電盤、屋内変電所、産業用オートメーション システム、エネルギー管理システムなどで広く使用されています。高い測定精度と連続負荷条件下での長期安定性が必要な環境に特に適しています。

10KV 屋内変流器は、一般に、スマート グリッド インフラストラクチャおよび産業用電力制御ネットワークの保護リレー、エネルギー メーター、監視システムと統合されています。

設置と安全設計

製品ベースには複数の取り付け穴と接地端子が設計されており、動作中の安定した固定と電気的安全性を確保します。二次端子ボックスは、偶発的な接触や外部干渉に対する追加の保護を提供します。

コンパクトな構造により、限られたスペースの開閉装置システムに簡単に設置でき、配線の複雑さが軽減され、メンテナンス効率が向上します。

よくある質問

Q1: この変流器の主な機能は何ですか?
A: 屋内の中電圧システムの計測と保護のために、高い一次電流を標準化された低い二次電流に変換します。

Q2: 10KV 屋内変流器は通常どこに設置されますか?
A: 主に屋内開閉装置、配電盤、産業用および商用電力システムの小型変電所で使用されます。

Q3: 従来のCTと比較した主な利点は何ですか?
A: エポキシ樹脂絶縁、コンパクト設計、高精度、湿気や塵に強いため、長期使用に適しています。

Q4: さまざまな電流範囲をサポートできますか?
A: はい、さまざまな負荷やシステム要件に合わせて、複数の一次電流定格を使用できます。

Q5: スマートグリッド用途に適していますか?
A: はい、安定した信号出力により、スマートメーターシステムや自動配電ネットワークで広く使用されています。

Q6: 頻繁なメンテナンスは必要ですか?
A: 頻繁なメンテナンスは必要ありません。通常は、端子と絶縁状態を定期的に検査するだけで十分です。
