油入計器用変圧器

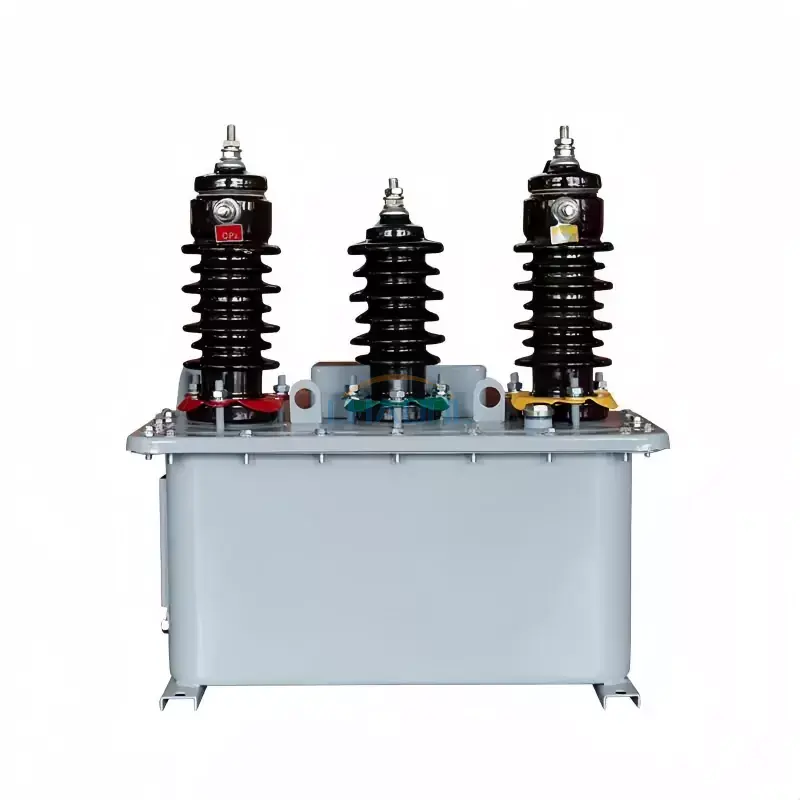

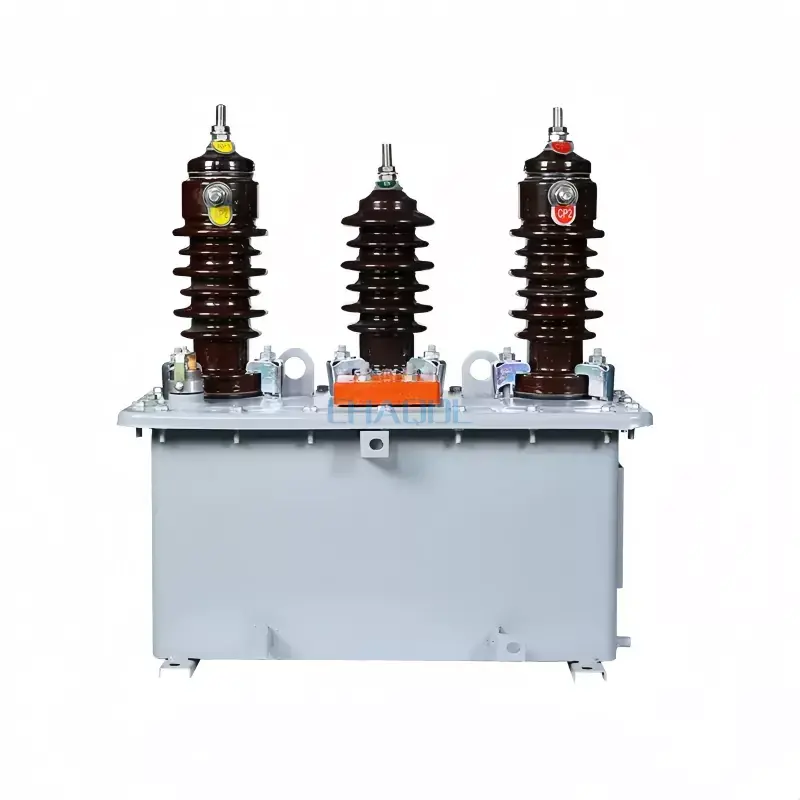

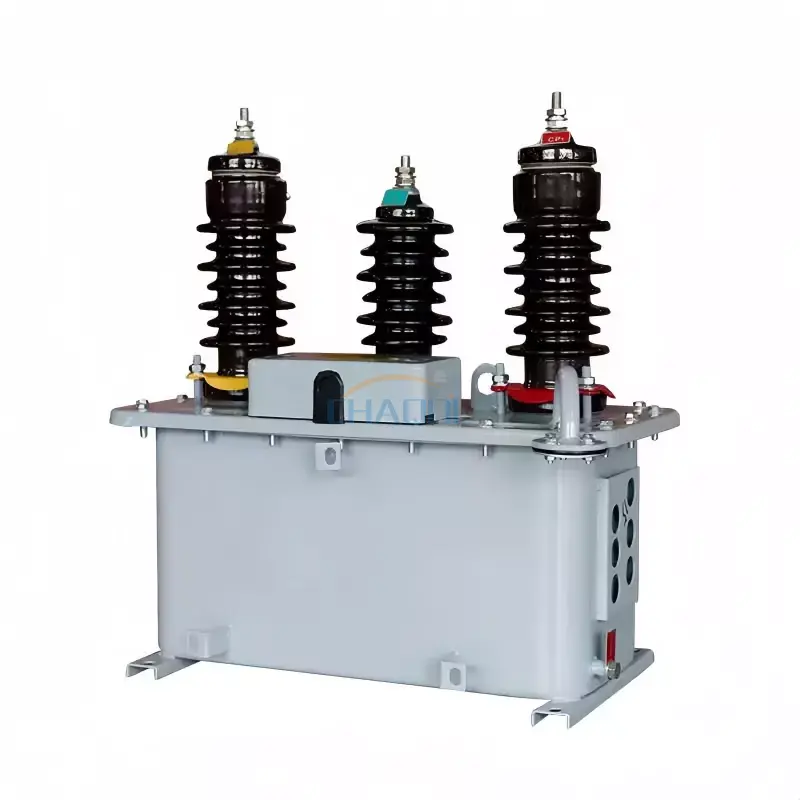

この油浸複合計器用変圧器 (モデル JLS-10) は、中電圧電力システムにおける正確な計量と保護を目的として設計されています。電圧と電流の測定機能を単一のオイル充填ユニットに統合しており、屋外配電ネットワーク、変電所、産業用電力監視システムに広く適用できます。密閉油入絶縁構造を採用し、長期負荷条件や過酷な環境下でも安定した動作を保証します。

商品画像表示

概要と適用範囲

油入複合計器用変圧器は、電力計測とリレー保護のために電圧と電流の変換を同時に実行するように設計されています。 6kV、10kV、35kVの配電システム、特に信頼性と絶縁強度が重要な屋外変電所、小型変電所、産業用電力網に適しています。

複数の測定機能を 1 つの構造に統合することで、設置スペースを削減し、システムの配線効率を向上させ、最新のスマート グリッド アプリケーションに推奨されるソリューションとなっています。

技術仕様

JLS-35、10、6、3 油入複合計器用変圧器の電圧部の技術パラメータ

JLS-35、10、6、および 3 油入複合計器用変圧器の現行セクションの技術パラメータ

製品構造のメリット

完全密閉型オイルタンク構造を採用しており、絶縁性に優れ、湿気、塵埃、環境汚染に強いです。コアは高品質のシリコン鋼で作られており、エネルギー損失を最小限に抑え、高精度の銅巻線により安定した電流伝送と正確な測定出力が保証されます。

この油入計装用変圧器は、従来の個別変圧器と比較して、配線の煩雑さを大幅に軽減し、屋外変電所や計器盤への設置効率を向上させます。

設置環境

1. 配電システムの屋外または屋内の設置に適しています

2. 周囲温度：-25℃～+40℃

3. 高度: ≤1000m (それ以上の高度ではカスタマイズされた設計が必要です)

4. 腐食性ガス、重公害、激しい振動のない環境でも使用可能

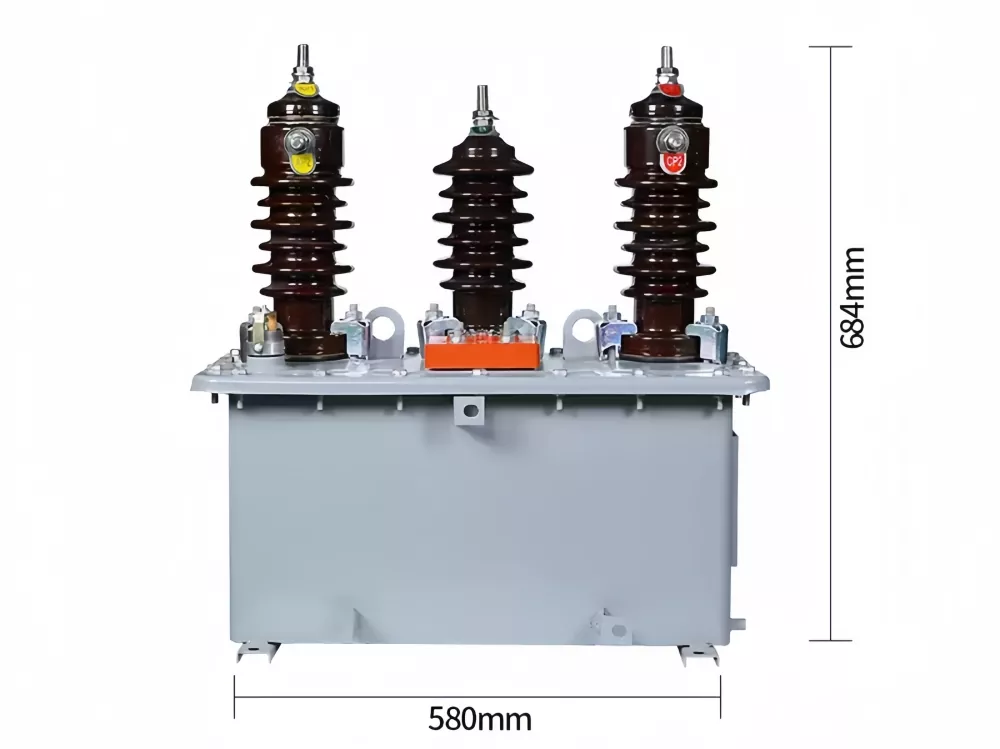

製品寸法図

よくある質問

Q1: 油入複合計器用変圧器の主な機能は何ですか?
A: 電圧と電流の測定を 1 つのユニットに統合し、変電所や配電網などの中電圧電力システムに正確な計量とリレー保護を提供します。

Q2: この変圧器は通常どこに設置されますか?
A: 安定したエネルギー測定が必要な屋外変電所、小型変電所、産業用配電システム、計量キャビネットなどでよく使用されます。

Q3: この機器はどのような電圧レベルをサポートできますか?
A: 標準モデルは 3kV、6kV、10kV、および 35kV システムをサポートしており、幅広い中電圧アプリケーションに適しています。

Q4：油入絶縁のメリットは何ですか？
A: オイル絶縁は、特に過酷な屋外環境において、優れた絶縁耐力、放熱性、および長期的な動作安定性を提供します。

Q5：メンテナンスはどれくらいの頻度で必要ですか？
A: 完全密閉構造なのでメンテナンスはほとんど必要ありません。油の状態や端子の接続状態を定期的に点検することをお勧めします。

Q6: さまざまな電流比に合わせてカスタマイズできますか?
A: はい、電流比率と二次パラメータはプロジェクト要件に応じてカスタマイズでき、さまざまな計測および保護システムに適合します。
