自動再閉路機能付き 33KV 屋外サーキットブレーカー

の自動再閉路機能付き 33KV 屋外サーキットブレーカーは、ZW32-40.5 屋外高電圧真空サーキット ブレーカーとしても知られており、中圧架空配電ネットワーク、変電所、電力網、スマート配電システム向けに設計されています。これは主に、信頼性の高い電源の連続性を確保しながら、負荷電流の切り替え、過負荷電流の遮断、短絡障害の解消に使用されます。

高度な真空遮断システムとインテリジェントな自動再閉路機能を備えたこの屋外用真空サーキットブレーカーは、一時的な障害後に電力を自動的に回復し、グリッドの信頼性を大幅に向上させ、停電時間を短縮します。コンパクトな構造、軽量設計、高い機械的耐久性により、最新の配電自動化プロジェクトにとって理想的なソリューションとなります。

ZW32-40.5 ブレーカーは 33KV および 40.5KV の電力システムに適しており、ローカル操作、リモート制御、障害監視、および通信ベースの配電ネットワーク管理をサポートします。世界中の公益企業、産業施設、再生可能エネルギー プロジェクト、地方の電化ネットワークで広く使用されています。

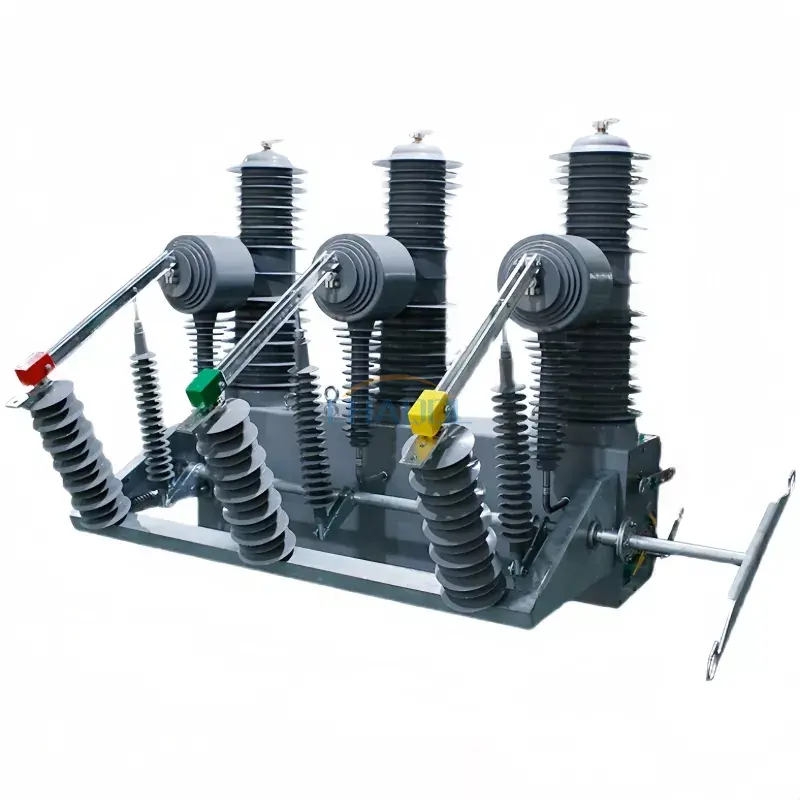

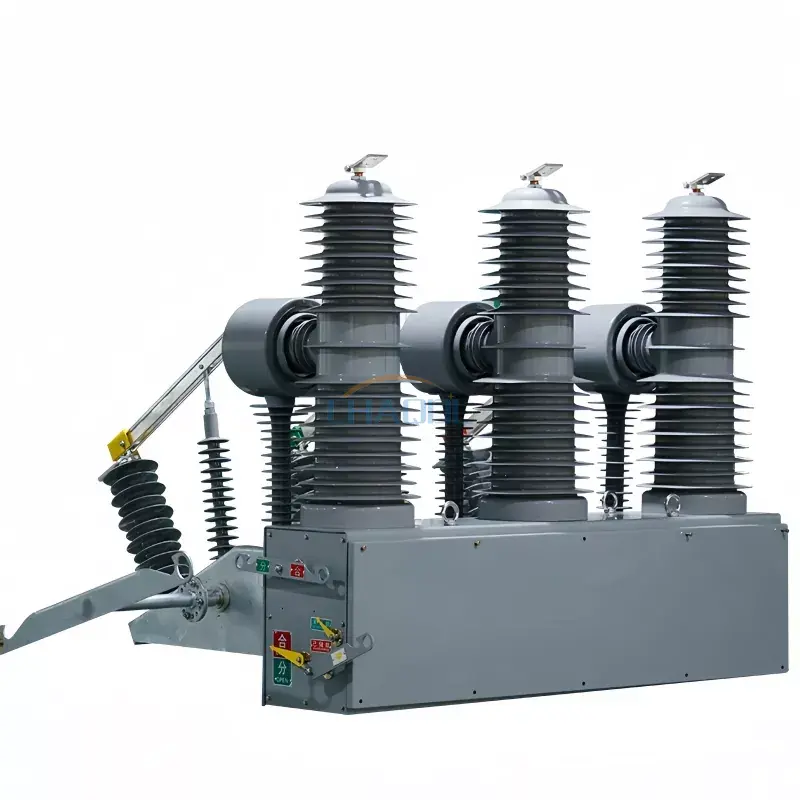

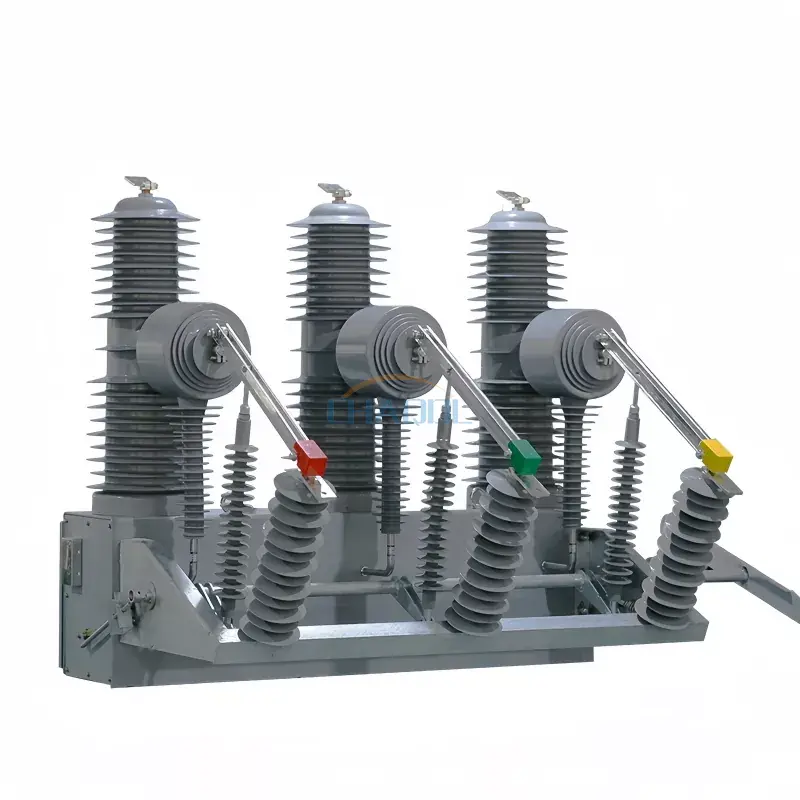

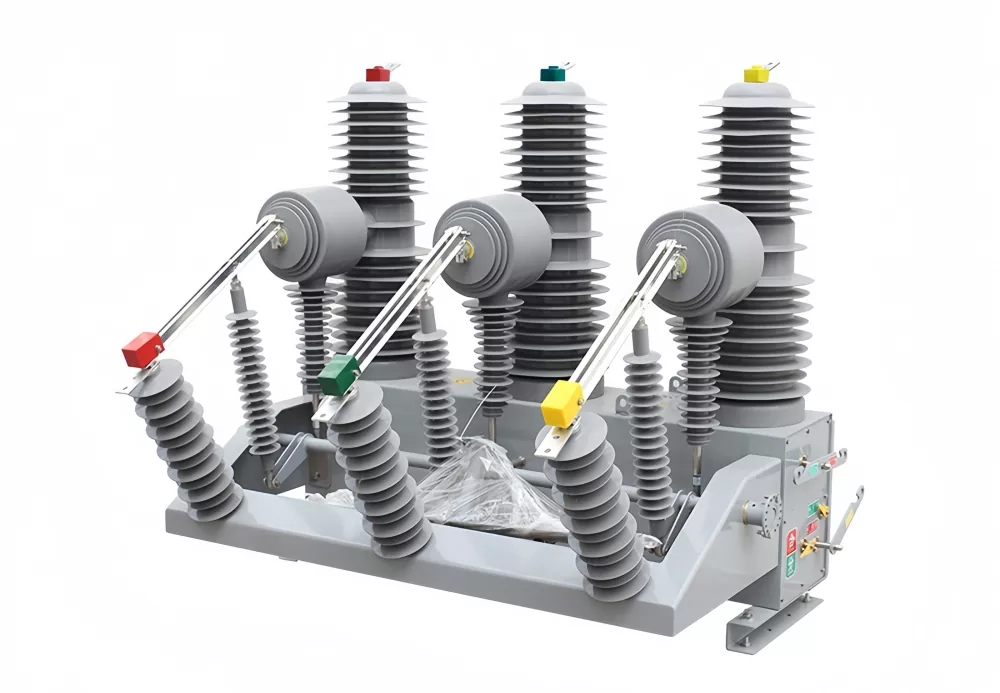

製品外観図

技術的パラメータ

主な特長

• 統合された自動再閉路機能により、電源の信頼性が向上し、停電時間が短縮されます。
• 真空アーク消弧技術により、優れた遮断性能と長寿命を実現します。
• 33KV および 40.5KV の架空配電ネットワークおよび変電所アプリケーションに適しています。
• 最大 31.5KA の高い短絡遮断容量。
• コンパクトな構造と軽量設計により、輸送と設置が簡単になります。
• ローカル操作、リモート制御、遠隔測定、配信自動化システムをサポートします。
• 密閉ポール構造により、絶縁性能と耐環境性が向上します。
• メンテナンス不要の真空遮断器により、機器のライフサイクル全体にわたって運用コストが削減されます。
• SCADA、スマートグリッド、ユーティリティネットワーク監視システムと互換性があります。
• 最大 10,000 回の操作に耐える長い機械寿命により、信頼できる長期パフォーマンスが保証されます。

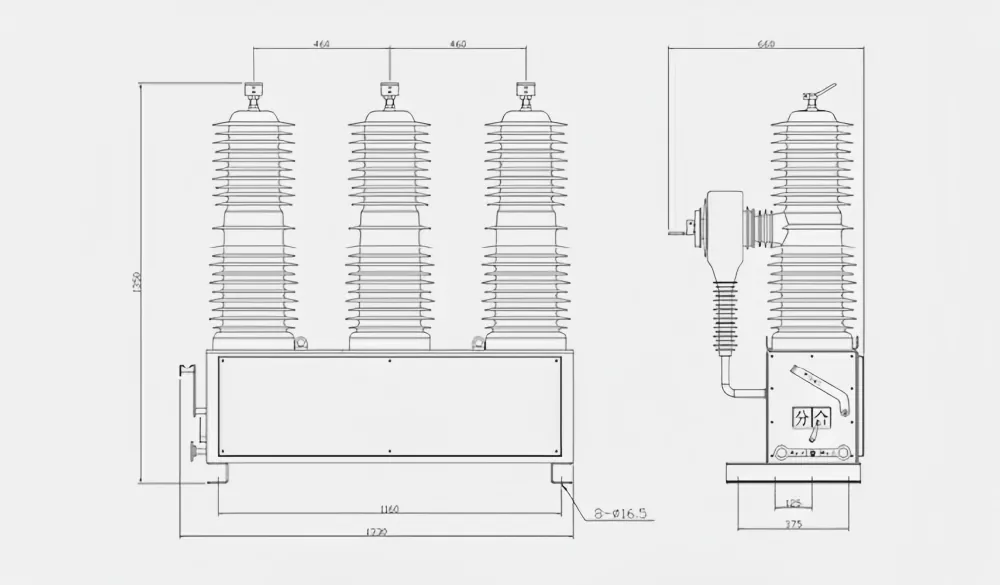

製品寸法図

製品の構造と動作原理

の自動再閉路機能付き 33KV 屋外サーキットブレーカー主に、一体化された密閉ポール、真空遮断器、変流器、操作機構、絶縁支持構造、および耐候性エンクロージャで構成されます。キャビネットは高品質のスチールで製造されており、優れた機械的保護と屋外での長期耐久性を備えています。

変流器は、計測、監視、保護アプリケーションのプロジェクト要件に応じて構成できます。配電線に障害が発生すると、インテリジェントコントローラーが異常状態を迅速に検出し、真空遮断器に障害電流を遮断するよう指令します。落雷や一時的な回線障害などの一時的な障害の場合、自動再閉路機能により、事前設定された間隔後に自動的に電力が復旧し、サービスの中断が最小限に抑えられます。

このブレーカーはインテリジェント コントローラーと組み合わせることで、ローカル スイッチング操作だけでなく、通信インターフェイスを介したリモート監視および制御もサポートします。通信方法には、光ファイバー ネットワーク、通信ケーブル、GPRS、CDMA、GSM、またはその他のユーティリティ通信システムが含まれるため、スマート グリッドおよび配電自動化プロジェクトにとって理想的なソリューションとなります。

アプリケーション

これ自動再閉路機能付き 33KV 屋外サーキットブレーカー自動障害分離とサービス復旧が重要な送電および配電システムで広く使用されています。

• 商用配電ネットワーク
• 架空配電線
• 変電所
• スマートグリッドプロジェクト
• 再生可能エネルギー発電所
• 産業および鉱山施設
• 都市および地方の電化システム
• 鉄道および輸送用電力供給ネットワーク

よくある質問

自動再閉路遮断器とは何ですか?

自動再閉回路ブレーカーは、配電線で一時的な障害が発生した後に電力を自動的に復旧できます。これにより、電源の継続性が大幅に向上し、エンドユーザーの停電時間が短縮されます。

真空遮断器の利点は何ですか?

真空サーキットブレーカーは、オイルや SF6 ガスを使用せずに、迅速な消弧、高い信頼性、低いメンテナンス要件、長い耐用年数、環境に優しい動作を実現します。

このブレーカーはスマート グリッド システムに統合できますか?

はい。このブレーカーは、リモート監視、リモート操作、障害診断、SCADA およびスマート グリッド オートメーション システムに統合できる通信インターフェイスをサポートしています。

ZW32-40.5 真空サーキットブレーカーはどこで一般的に使用されていますか?

これは、公共変電所、架空配電網、再生可能エネルギー プロジェクト、産業用電力システム、地方の電化インフラで一般的に使用されています。

33KV 屋外自動リクローザーを選択する理由は何ですか?

33KV 屋外自動再閉路装置は、ネットワークの信頼性を向上させ、停電時間を最小限に抑え、メンテナンスコストを削減し、最新の配電システムの障害管理効率を高めます。
