記事の概要:信頼性の高い中電圧保護には、単に障害を遮断するだけでは不十分です。公益事業者や産業運営者は、高速スイッチング、安定した機械的性能、低いメンテナンス要件、さらにインテリジェント化が進む配電ネットワークとの互換性も必要としています。アン屋外用永久磁石サーキットブレーカーは、真空遮断技術と永久磁石の作動機構を組み合わせて、これらの要件に対応します。この記事では、このテクノロジーがどのように機能するか、どこに適用できるか、購入前にどのような技術的要素を評価する必要があるか、そしてこのテクノロジーが最新の配電システムにおける運用上の課題を軽減するのにどのように役立つかについて説明します。
中圧配電ネットワークは厳しい条件下で運用されます。フィーダ、変圧器接続、産業用バス、鉄道電力システム、または再生可能エネルギー設備に障害が発生すると、電力供給が中断され、貴重な機器に損傷を与える可能性があります。したがって、サーキットブレーカーは保護チェーンの重要な部分となります。
しかし、現代の通信事業者は同時にいくつかの課題に直面しています。機器は、湿気、ほこり、紫外線、温度変化、その他の環境ストレスにさらされる屋外に設置される場合があります。同時に、配電ネットワークは自動化が進んでおり、電気コマンドに一貫して応答し、インテリジェントな保護および制御システムと通信できる機器の需要が生じています。
従来の機械的に動作するブレーカーは効果的に機能しますが、その動作メカニズムには複数の可動部品が含まれています。特に頻繁な切り替えが必要な設備では、機械的磨耗、調整要件、および長期間の使用期間にわたる一貫性のない動作が懸念される可能性があります。
屋外用永久磁石サーキットブレーカは、真空遮断器と永久磁石アクチュエータを組み合わせることで、これらの課題に対処します。その結果、信頼性の高い動作、機械的複雑さの軽減、最新の配電システムへの統合を目的に設計されたコンパクトな中電圧スイッチング ソリューションが誕生しました。
動作原理は 2 つの重要なテクノロジーに基づいています。真空遮断そして永久磁石の作動.
通常の動作中、回路ブレーカーはその導電経路に電流を流します。保護システムが異常状態を識別すると、操作機構は接点を開くコマンドを受け取ります。永久磁石アクチュエータが機構を駆動し、真空遮断器内の接点を分離します。
接点が離れると、電気アークが一時的に発生することがあります。接点は真空遮断器の内部に配置されているため、電流が自然遮断点を通過すると、アークは急速に消滅します。その後、回路は障害から電気的に分離されます。
閉動作の場合、アクチュエータは接点を必要な位置に戻します。制御された動作により、再現性のあるスイッチング パフォーマンスが実現します。
この操作シーケンスは次のように要約できます。
これらのテクノロジーの組み合わせは、オペレーターが複雑なスプリングベースの操作構造に依存せずに、高速スイッチングと信頼性の高い機械的性能を必要とする場合に特に役立ちます。
動作メカニズムはサーキットブレーカーの信頼性に直接影響します。永久磁石機構は、電磁力を使用してスイッチング機構の動きを制御し、その動作位置を維持します。
多数の機械的伝達要素を含む機構と比較して、永久磁石アクチュエータは可動部品を少なくすることができます。これにより、潜在的な機械的摩耗点が減少し、一貫した開閉動作の維持に役立ちます。
| 考慮 | 永久磁石機構 | 伝統的な機械式メカニズム |
|---|---|---|
| 機械的な複雑さ | 比較的シンプルな操作構造 | より多くの機械伝達部品が含まれる可能性があります |
| コンポーネントの移動 | 機械的可動部品の数の削減 | 一般に機械部品が多い |
| メンテナンス需要 | メンテナンスの手間がかからない運用を目的とした設計 | 定期的な点検と調整が必要な場合があります |
| スイッチングの一貫性 | 安定した電磁駆動 | 機械的状態に大きく依存する可能性がある |
| 頻繁な切り替え | 繰り返し動作が必要な用途に最適 | 選択は機構の設計とデューティサイクルに依存します |
実際の利点は、単にコンポーネント数の削減だけではありません。保守アクセスが困難な場所や、計画外のダウンタイムにより多大な運用コストが発生する可能性がある場所に回路ブレーカーを設置する場合、動作メカニズムも重要な要素となります。
適切に設計された屋外永久磁石サーキットブレーカーには、調整されたいくつかの電気、機械、および絶縁コンポーネントが含まれています。各コンポーネントは安全なスイッチングと信頼性の高い動作に貢献します。
これらのコンポーネントは連携して動作するため、定格電圧のみに基づいて選択しないでください。完全な電気負荷、設置環境、制御要件、およびシステム保護戦略を考慮する必要があります。
最も重要な利点の 1 つは、簡素化された機械式オペレーティング システムです。機械的な摩耗点が少なくなるため、日常的な機械調整の回数を減らすことができます。これは、メンテナンスへのアクセスが不便な屋外変電所、遠隔配電ネットワーク、産業施設にとって特に有益です。
永久磁石の作動により、制御された電磁動作が実現されます。ブレーカーが保護、自動化、または遠隔制御システムによって繰り返し操作される場合、一貫した開閉動作が重要です。
真空遮断器は、遮断チャンバーがアーク消弧のために従来の絶縁ガスや液体媒体を使用する必要がなく、効果的なアーク遮断を実現します。このため、真空技術は多くの中電圧配電用途に適しています。
アクチュエータは効率的に動作するように設計されており、スイッチング動作に必要なエネルギーを削減できます。正確なエネルギー消費量は特定の構成と制御システムによって異なるため、最終的な選択の前にプロジェクトの仕様を常に確認する必要があります。
屋外配電機器は環境暴露に対処する必要があります。適切に設計された屋外ブレーカー エンクロージャは、湿気、ほこり、紫外線、変化する気象条件から内部コンポーネントを保護します。
繰り返しのスイッチングを伴うアプリケーションでは、機械的耐久性が重要な購入基準となります。 Anqiang 製品仕様では、該当する屋外用永久磁石サーキット ブレーカー構成について、最大 10,000 回の動作の機械的寿命を示しています。
現代の電力ネットワークは、遠隔制御、監視、自動障害管理への依存度が高まっています。適切に構成された永久磁石サーキット ブレーカーは、SCADA および配電自動化システムとの統合をサポートし、オペレーターがより応答性の高い電気ネットワークを構築できるようにします。
名前または電圧クラスのみに基づいてサーキット ブレーカーを選択すると、構成が不適切になる可能性があります。購入者はブレーカーの仕様と設置場所の実際の電気特性を比較する必要があります。
| パラメータ | 仕様例 | なぜそれが重要なのか |
|---|---|---|
| 定格電圧 | 12kV / 24kV | 配電システムの公称電圧クラスと一致する必要があります。 |
| 定格周波数 | 50Hz | 電力システムの周波数に対応する必要があります。 |
| 定格電流 | 630A/1250A | 連続通電能力を定義します。 |
| 短絡遮断電流 | 20kA/25kA | ブレーカーの事故電流遮断能力を示します。 |
| ピーク耐電流 | 50kA/63kA | 短期間の電磁ストレスを評価するために重要です。 |
| 雷インパルス耐電圧 | 125kV / 145kV | 絶縁調整と過渡保護にとって重要です。 |
| 機械的寿命 | 最大 10,000 回の操作 | 頻繁な切り替えが予想される場合に便利です。 |
安強 が提供する製品情報には、該当モデルの定格電圧構成 12 kV および 24 kV、定格電流 630 A および 1250 A、短絡遮断容量 20 kA および 25 kA が記載されています。
実際の選択は、すべての構成が同一の定格を持つと仮定するのではなく、常に完全なシステム設計、適用される規格、保護調整、およびプロジェクト固有の要件に基づいて行う必要があります。
屋外構造、真空遮断、永久磁石動作の組み合わせにより、この機器は幅広い中電圧用途に適しています。
安強 は、屋外用永久磁石遮断器の応用分野として、変電所、配電網、鉄道電化、鉱山、産業用電力システム、再生可能エネルギー設備を特定しています。
正しいブレーカーは、製品カタログではなく電気システムから始めて選択する必要があります。実際的な選択プロセスにより、仕様不足と不必要な過剰なサイジングの両方を防ぐことができます。
このアプローチは、定格電流や購入価格だけでブレーカーを選択するよりも信頼性が高くなります。初期コストが低くても、機器のメンテナンスが困難であったり、制御システムとの互換性がなかったり、障害レベルとの適合が適切でなかったりすると、高価になる可能性があります。
永久磁石サーキットブレーカーは機械的なメンテナンスを軽減するように設計されていますが、メンテナンスが少ないからといって検査がゼロというわけではありません。中電圧機器にとっては、規律ある動作プログラムが依然として重要です。
屋外用機器の場合、環境検査は特に重要です。ブレーカー自体が堅牢な設計であっても、湿気、汚染、腐食、機械的損傷は、絶縁と動作の信頼性に徐々に影響を与える可能性があります。
したがって、予防保守プログラムでは、回路ブレーカーを独立したコンポーネントとして扱うのではなく、完全な設置に重点を置く必要があります。

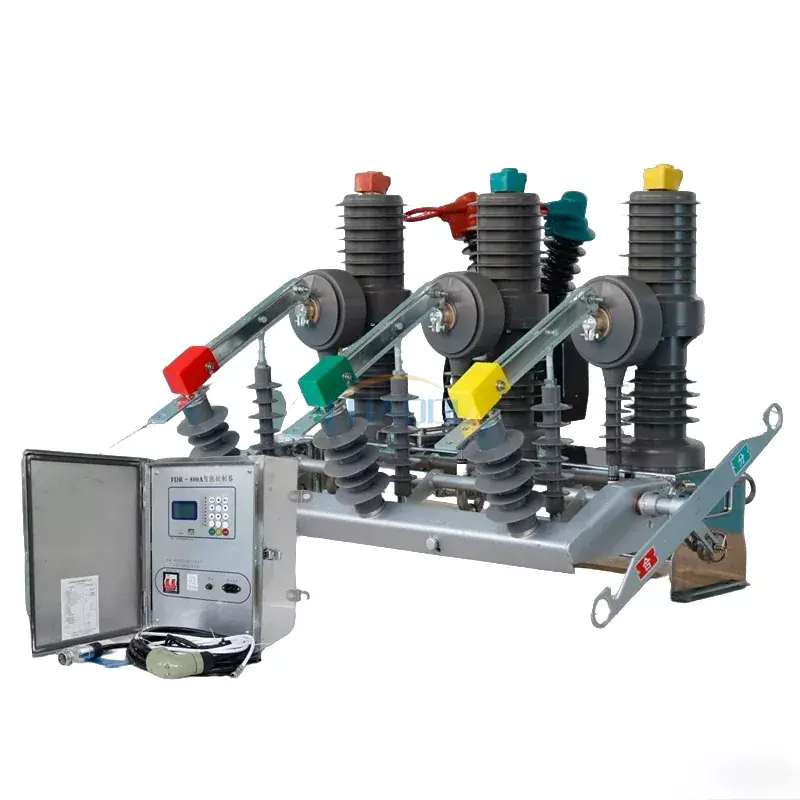

屋外用永久磁石遮断器は、真空遮断器と永久磁石操作機構を組み合わせた高圧遮断器です。屋外配電システムおよび産業用電力システムにおける信頼性の高いスイッチングおよび障害遮断を実現するように設計されています。
構成はメーカーとプロジェクトの要件によって異なります。 Anqiang の ZW32-12G および ZW32-24G 製品ファミリーは、12 kV および 24 kV の中電圧アプリケーション向けに設計されています。
この機構により、機械的な複雑性が軽減され、一貫したスイッチング動作が提供され、機械的磨耗が軽減され、低メンテナンスの操作がサポートされます。これらの特性は、頻繁に切り替えられる機器にとって特に有益です。
はい。適切に構成されたユニットは、配電自動化、SCADA、リモート監視、およびインテリジェントな保護システムと統合できます。正確な通信および制御構成はプロジェクトごとに確認する必要があります。
はい。屋外永久磁石サーキットブレーカは、電圧、電流、障害遮断、絶縁、および制御特性が設置要件と一致する太陽光および風力配電システムの中電圧セクションで使用できます。
機械的耐久性は、特定のモデルと動作条件によって異なります。該当する Anqiang 仕様には、最大 10,000 回の操作の機械的寿命が記載されています。
正確な技術的推奨事項を得るには、システム電圧、定格電流、短絡レベル、周波数、設置環境、スイッチングデューティ、制御電圧、自動化要件、取り付け配置、および該当するプロジェクト標準を提供してください。この情報を早期に提供すると、後の仕様変更を減らすことができます。
屋外用永久磁石サーキットブレーカは、異なるアクチュエータを備えた従来のスイッチングデバイス以上のものです。真空遮断と永久磁石の動作を組み合わせることで、信頼性の高いスイッチング、機械的複雑さの軽減、メンテナンス要件の軽減、屋外への適応性、自動化が進む配電システムとの互換性など、現代の中電圧ネットワークのいくつかの実用的な要件に対応します。
購入者にとって最も重要な点は、サーキットブレーカーを実際の電気使用量に適合させることです。最終的な決定を下す前に、定格電圧、連続電流、短絡遮断能力、絶縁レベル、スイッチング周波数、環境条件、制御アーキテクチャ、および設置要件をすべて評価する必要があります。
安強 は、12 kV および 24 kV システムを中心に設計された構成を備えた中電圧アプリケーション向けの屋外永久磁石サーキット ブレーカー ソリューションを提供しており、配電ネットワークや変電所から産業、鉄道、鉱山、再生可能エネルギー プロジェクトに至るまでのアプリケーションをカバーしています。
中電圧プロジェクト向けの信頼できる屋外永久磁石サーキットブレーカーをお探しですか?システム電圧、定格電流、障害レベル、設置環境、制御要件を共有します。安強適切な構成について話し合います。お問い合わせ製品情報、技術サポート、およびアプリケーションに合わせたソリューションについては、こちらをご覧ください。
重要：サーキットブレーカーの選択と設置は、資格のある電気専門家が、該当する現地の規格、システム保護要件、およびメーカーの技術文書に従って行う必要があります。
