66KV タンク型 SF6 サーキットブレーカー

66KVタンク形SF6サーキットブレーカ（型式：LW36-66）は、定格周波数AC50Hzの66KV送配電システム用に設計された高圧屋外サーキットブレーカです。 SF6 ガスを絶縁媒体と消弧媒体の両方として利用し、変電所、電力網、産業施設、再生可能エネルギー プロジェクトに信頼性の高いスイッチング、障害遮断、保護を提供します。このサーキット ブレーカーは、バス タイ ブレーカーとして、またコンデンサ バンクのスイッチング アプリケーションにも使用できます。

LW36-66 はコンパクトなライブタンク構造で設計されており、設置スペースを最小限に抑えながら、優れた電気的性能と長期的な動作信頼性を実現します。高度なスプリング動作メカニズム、低い SF6 漏れ率、メンテナンスが容易な設計により、安全、効率的、安定した動作が必要な最新の高電圧送電ネットワークにとって理想的なソリューションとなります。

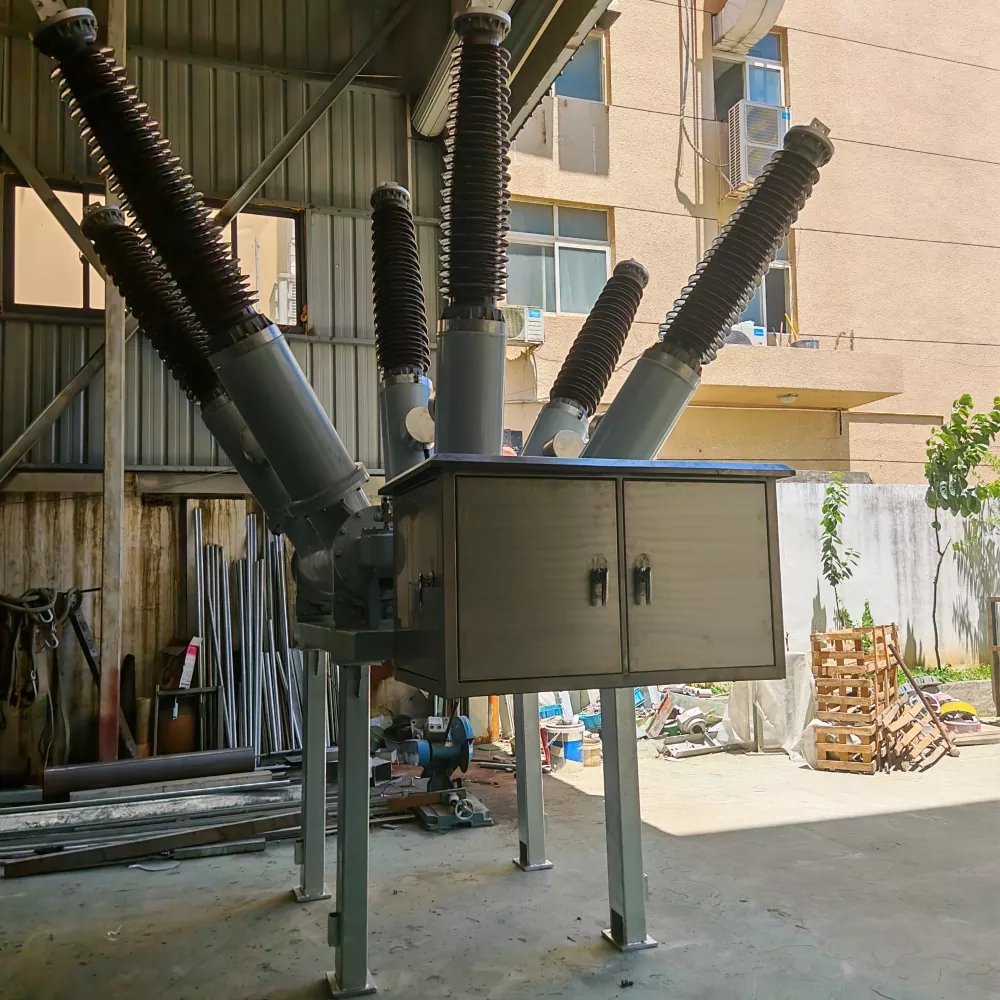

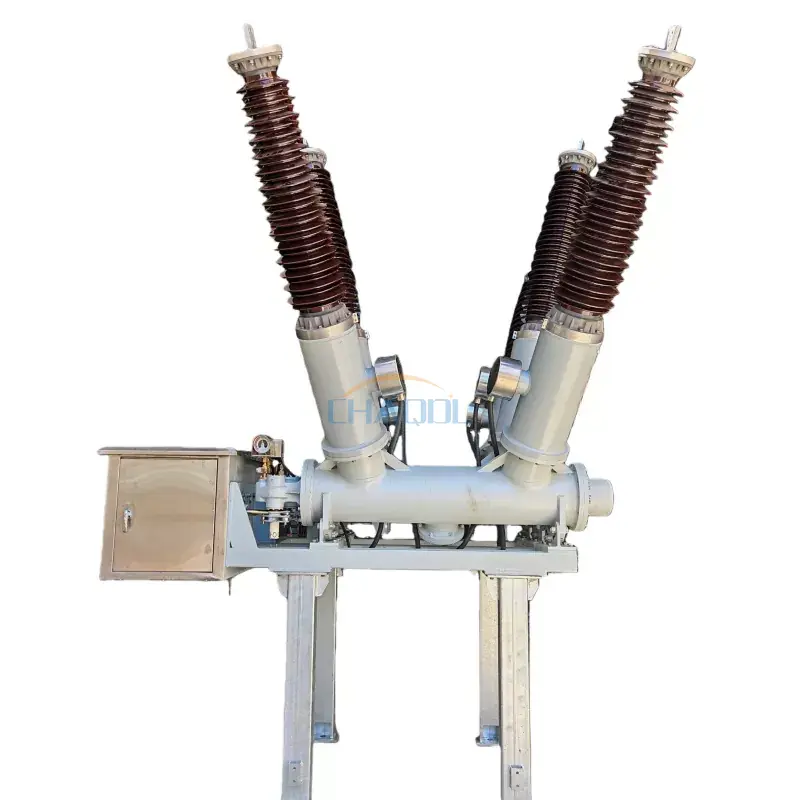

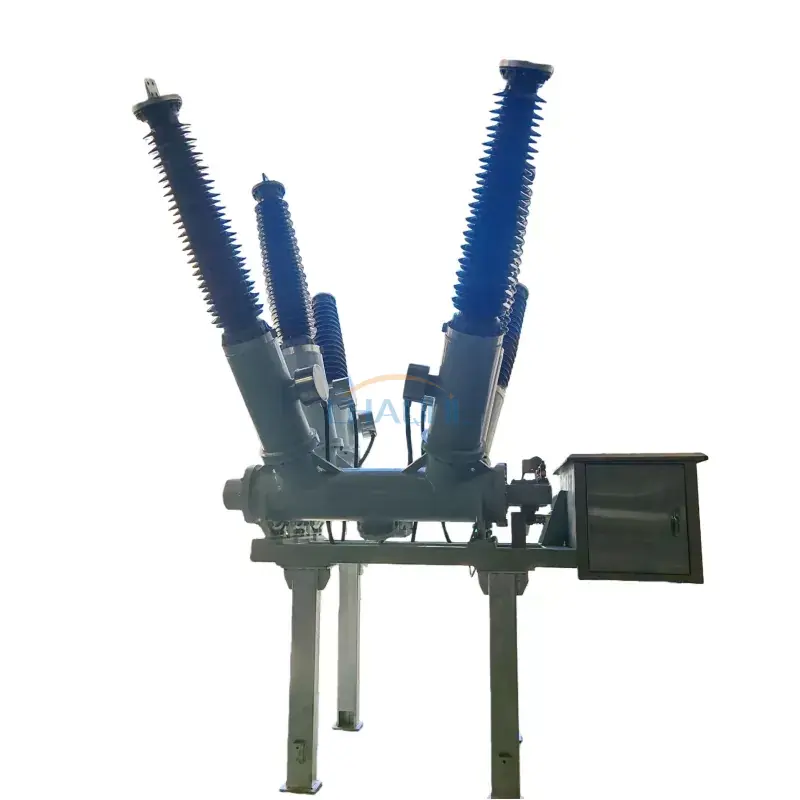

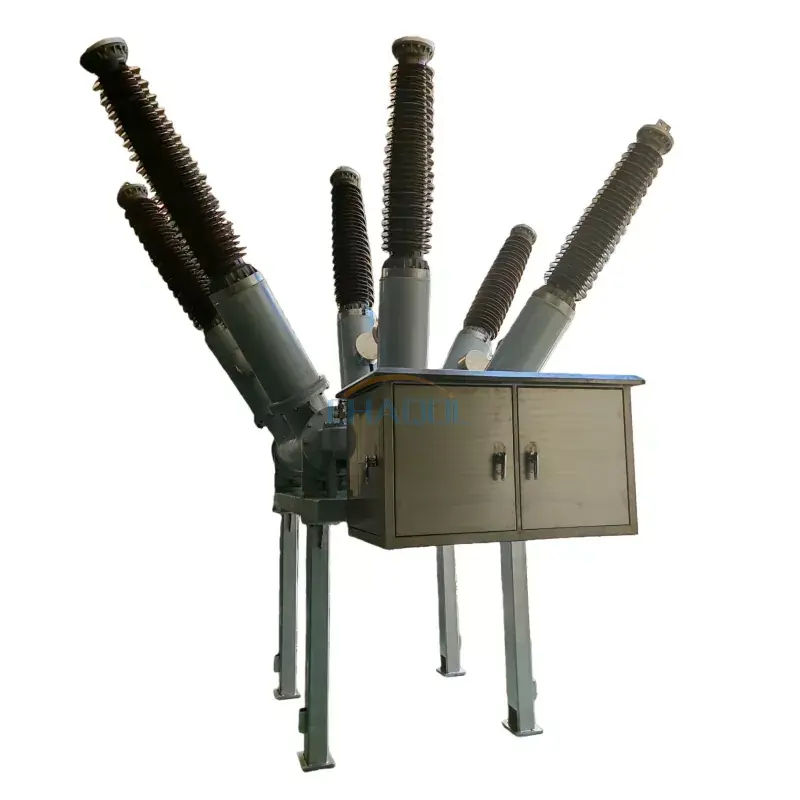

実際の商品写真

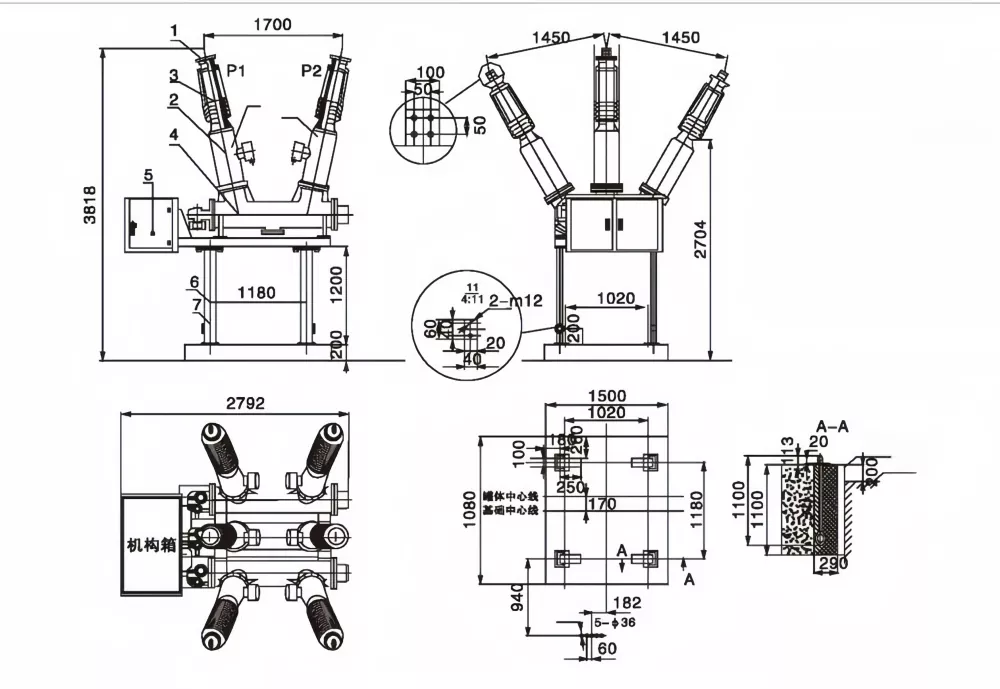

製品寸法図

主な構造

• 導電性に優れた銀メッキのアルミ単相端子台です。
• 絶縁性能に優れた高強度磁器製往路ブッシュです。
• 保護および測定用の変流器(CT)を内蔵しています。
• 高い遮断能力を備えた床置き型SF6消弧室。
• バネ操作機構と二次制御部品を一体化した機構キャビネット。
• 安定した設置のための頑丈な亜鉛メッキチャンネルスチールサポート。
• 複数の接地端子により操作の安全性が向上します。

製品の特徴

• 定格電流まで3150A重負荷の伝動用途に適しています。
• 高度な SF6 ガス絶縁技術により、優れた絶縁耐力と信頼性の高い消弧が保証されます。
• 31.5kA の障害遮断機能と最大 10,000 回の機械操作による長い電気耐久性。
• SF6 ガスの年間漏洩率は 0.5% 未満で、メンテナンスの必要性が軽減され、長期的なシールの信頼性が確保されます。
• の66KV タンク型 SF6 サーキットブレーカーは厳しい屋外環境向けに設計されており、汚染レベル IV および -40 °C ～ +40 °C の周囲温度をサポートします。
• コンパクトなタンク型構造により、機械的安定性を向上させながら設置スペースを削減します。
• リモート監視、変電所自動化、最新のスマート グリッド アプリケーションに適しています。

技術仕様

操作機構仕様

アプリケーション

の66KV タンク型 SF6 サーキットブレーカー信頼性の高いスイッチングと保護が不可欠な高電圧送配電システムで広く使用されています。

• 66KV変電所
• 公共事業の送配電ネットワーク
• 発電所
• 再生可能エネルギーグリッドの統合
• 産業用配電システム
• コンデンサバンク切り替え
• バスタイとフィーダーの保護
• スマートグリッドおよび変電所自動化プロジェクト

動作原理

66KV タンクタイプ SF6 サーキットブレーカーは、絶縁媒体と消弧媒体の両方として六フッ化硫黄 (SF6) ガスを使用します。スイッチング動作中に接点が離れると、電気アークが発生します。高圧 SF6 ガスはアークを急速に冷却して脱イオン化し、故障電流を安全かつ効率的に遮断できます。モーター内蔵のスプリング操作機構により素早い開閉操作が可能となり、高電圧電気システムを確実に保護します。

よくある質問

66KV タンクタイプ SF6 サーキットブレーカーは何に使用されますか?

66KV 送配電システムのスイッチング、保護、障害遮断に使用され、変電所や送電網の安全で信頼性の高い運用の維持に役立ちます。

SF6タンク形サーキットブレーカーの利点は何ですか?

SF6 タンク型サーキットブレーカーは、優れた絶縁性能、高い遮断容量、コンパクトな構造、少ないメンテナンス要件、長い機械的耐用年数を備えています。

このサーキットブレーカーはコンデンサバンクの切り替えに使用できますか?

はい。 LW36-66 は、コンデンサ バンクのスイッチング、バスタイ アプリケーション、高電圧送電線の保護に適しています。

サーキットブレーカーは過酷な屋外環境に適していますか?

はい。汚染レベル IV の条件下および -40°C ～ +40°C の範囲の周囲温度下で確実に動作するように設計されており、要求の厳しい屋外設置に適しています。
