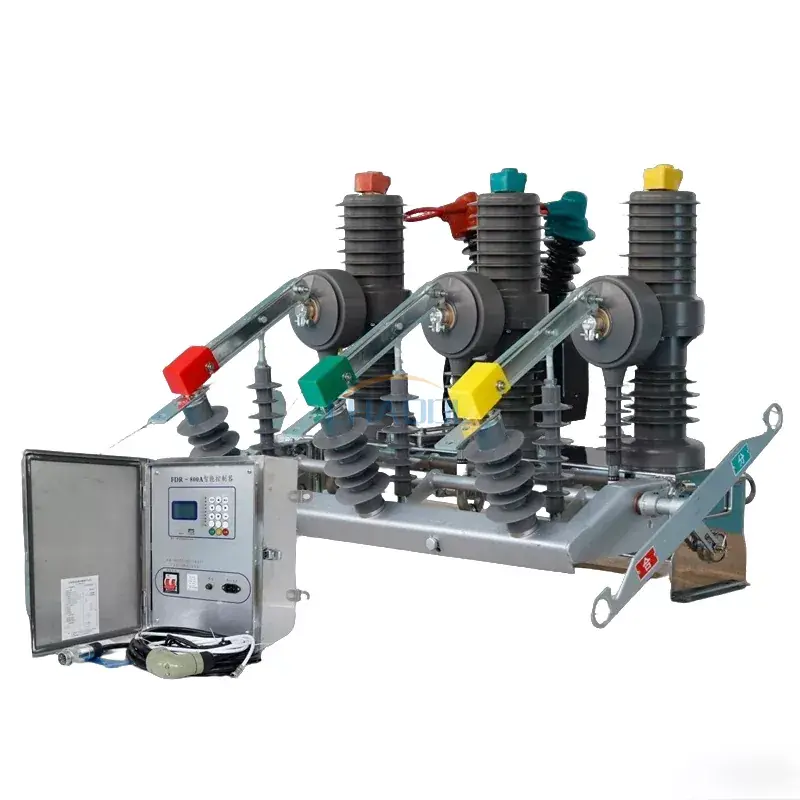

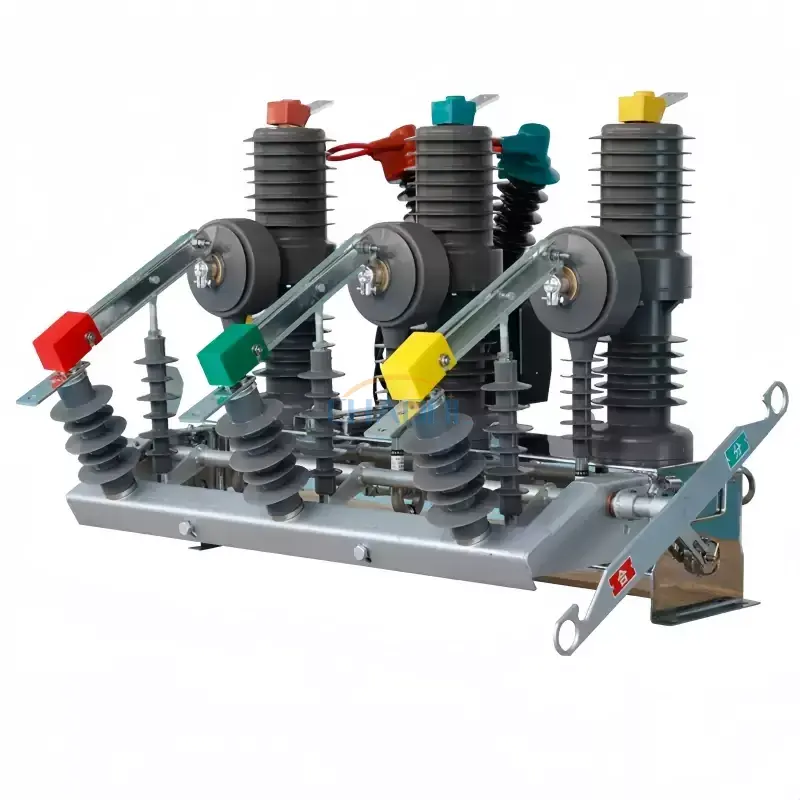

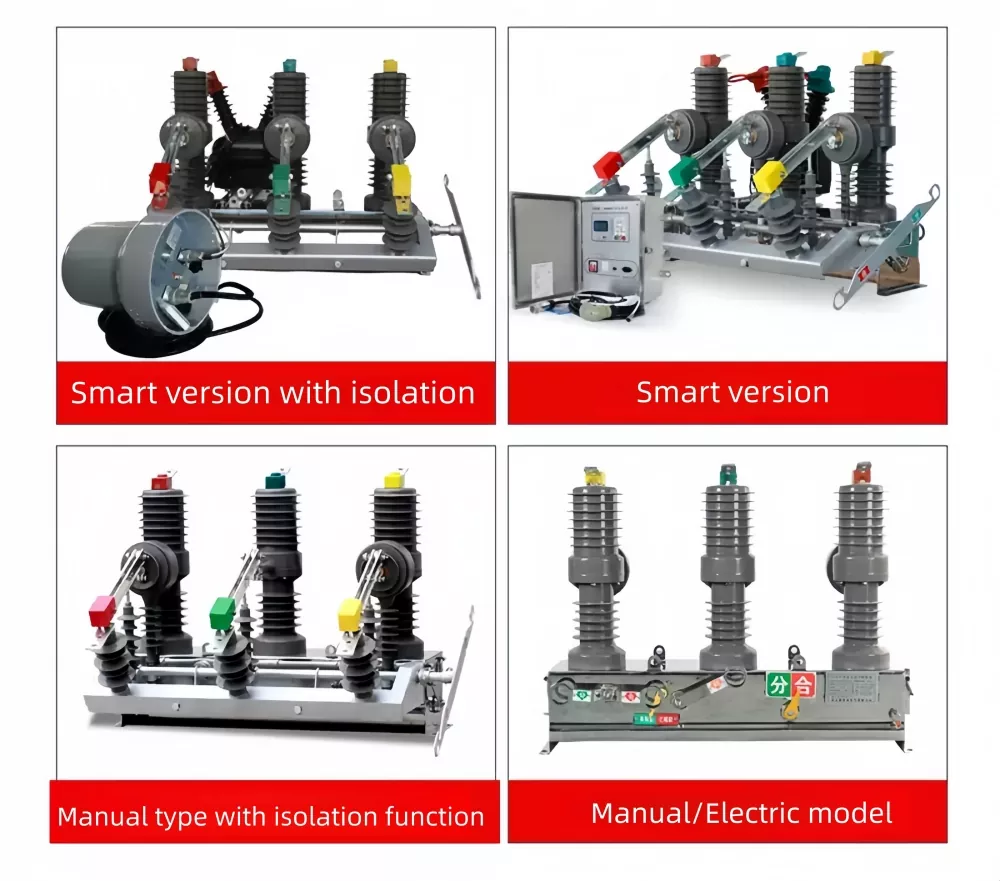

屋外用永久磁石サーキットブレーカー

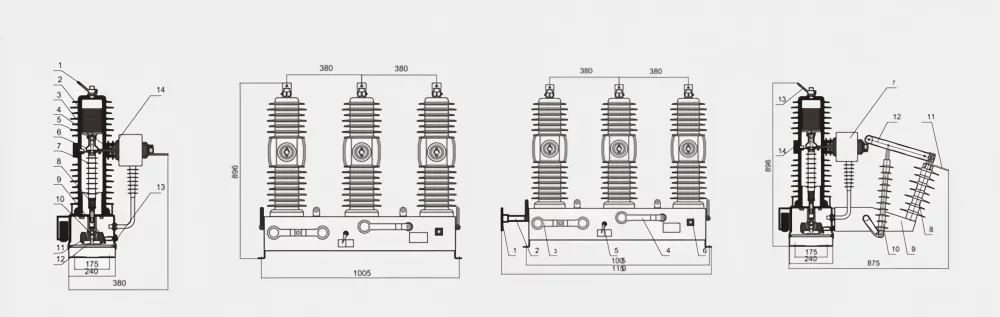

1-上部出口

2-真空遮断器

3-絶縁チューブ

4-下の出口ライン

5-導電性クリップ

6-ソフト接続

7-絶縁プルロッド

8-接触圧力バネ

9-オープニングスプリング

10ドライバー接続ボード

11-メカニズム出力軸

12-操作機構

13-施設用ボックス

14-変流器

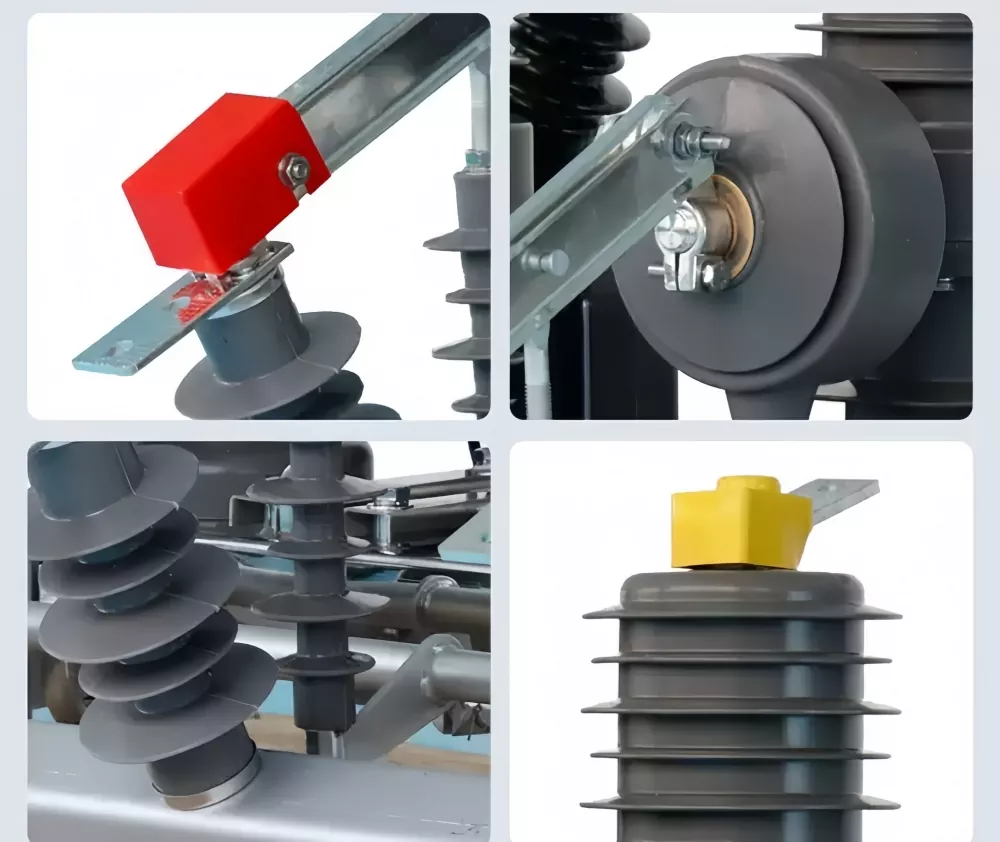

1-操作ハンドル

2-絶縁スピンドル

3-サーキットブレーカー手動開閉ハンドル

4-サーキットブレーカーエネルギー貯蔵ハンドル

5-分離と結合の説明

6-配線プラグ

7-変流器

8-絶縁体

9-隔離ラック

10-絶縁サンプルロッド

11-端子台(入力側)

12-隔離ブレード

13-端子台(出力側)

14-ブレイカー

プロジェクト名

パラメータ値

定格電圧

12/24kV

定格周波数

50Hz

定格電流

630/1250A

定格短絡遮断電流

20/25kA

定格ピーク耐電流（ピーク値）

50/63kA

定格短絡電流ピーク値

50/63kA

定格動作シーケンス

0-0.3秒-CO-180秒-CO

機械的寿命

10,000回

定格短絡遮断電流と遮断回数

20回

二次回路の1分間電源周波数耐電圧試験

2kV

雷インパルス耐電圧ピーク値

125/145kA

重さ

115kg
