27.5kV 屋外高圧遮断器

27.5kV 屋外高電圧サーキットブレーカー (モデル: ZW7-27.5) は、鉄道牽引電力システム、変電所、公共配電ネットワーク、産業用電力用途向けに設計された高性能屋外真空サーキットブレーカーです。高品質の真空遮断器とメンテナンスフリーの操作機構を備え、高圧電気システムに信頼性の高いスイッチング、過負荷保護、短絡遮断を提供します。

この回路ブレーカーは、屋外での長期使用向けに設計されており、優れた絶縁性能、高い遮断容量、優れた機械的耐久性を備えています。標準電圧定格には 24kV、27.5kV、33kV、および 40.5kV が含まれますが、特定のプロジェクト要件、図面、技術仕様を満たすためにカスタマイズされた構成も利用できます。

ZW7 シリーズは、コンパクトな構造、信頼性の高い動作、柔軟なカスタマイズを兼ね備えており、安全で効率的な電力保護を必要とする鉄道電化プロジェクト、公共変電所、再生可能エネルギー システム、産業用配電ネットワークにとって理想的なソリューションとなっています。

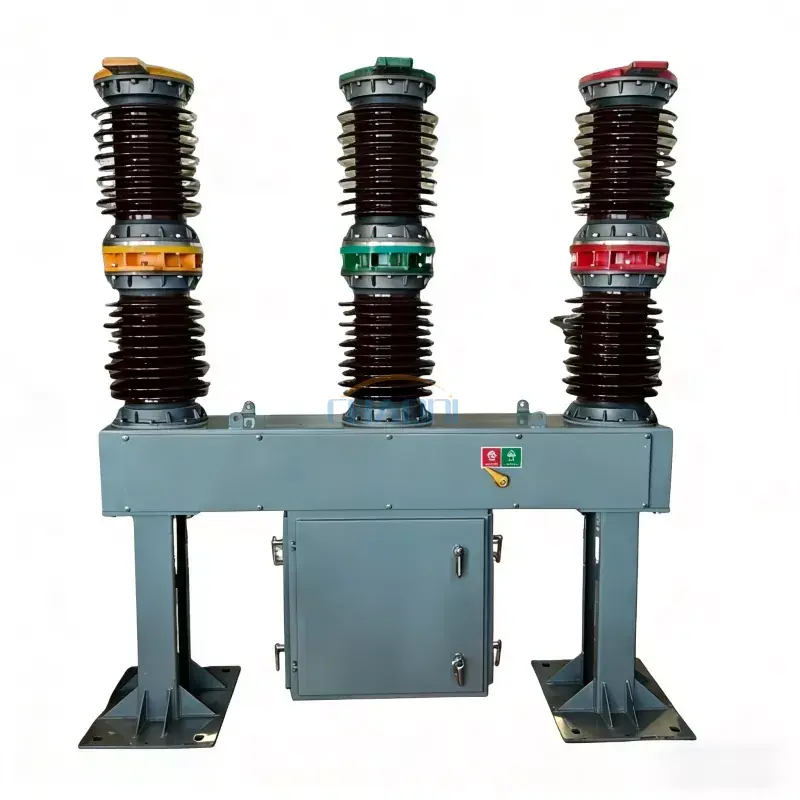

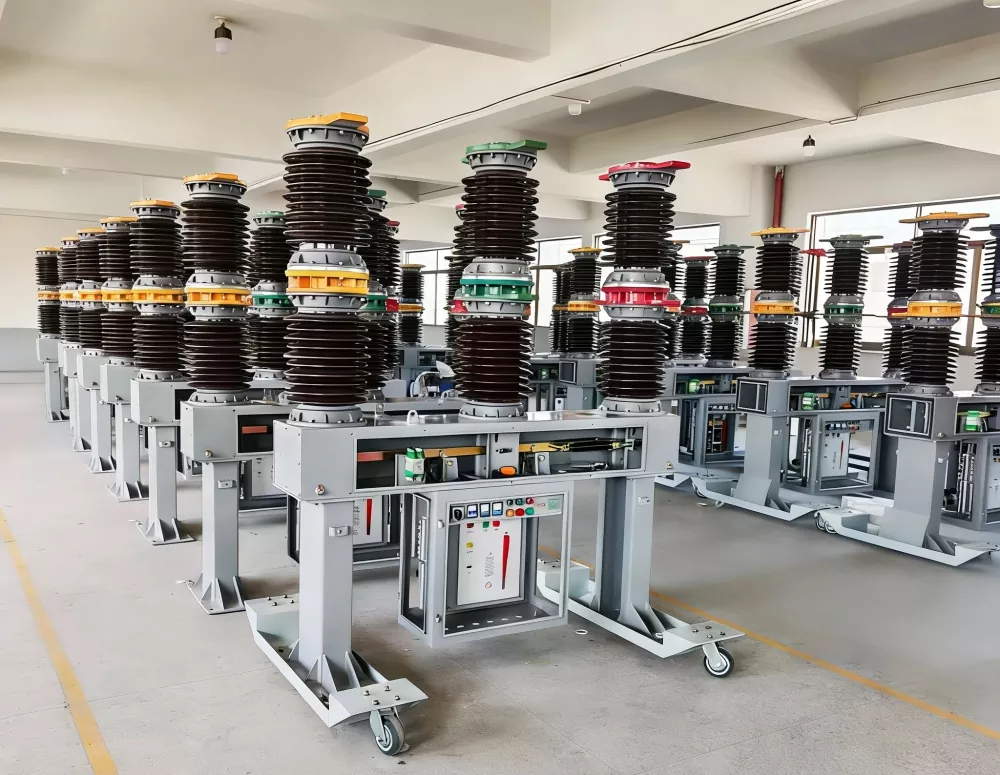

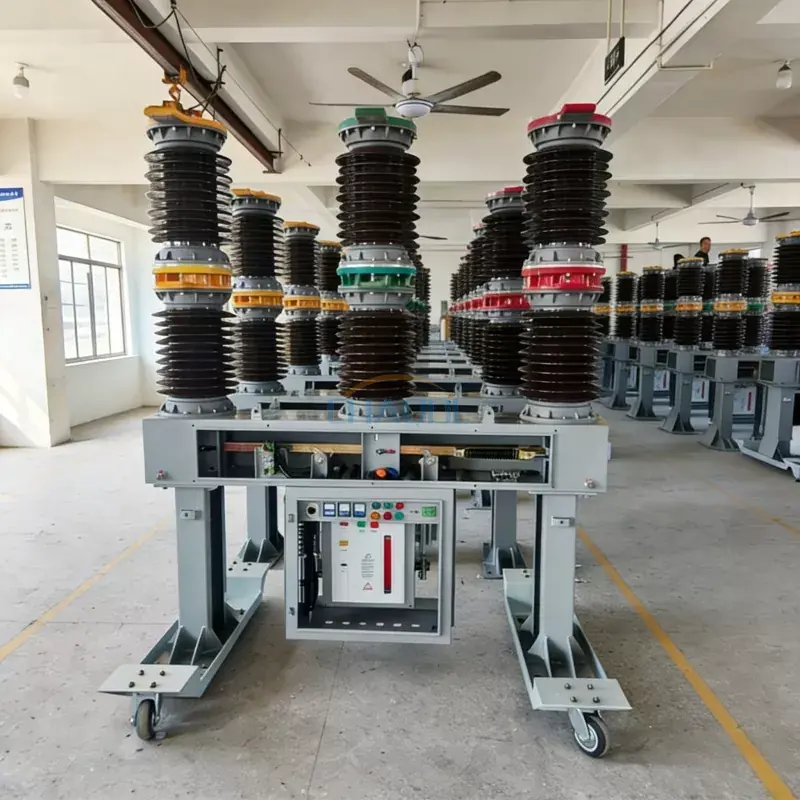

製品組立写真

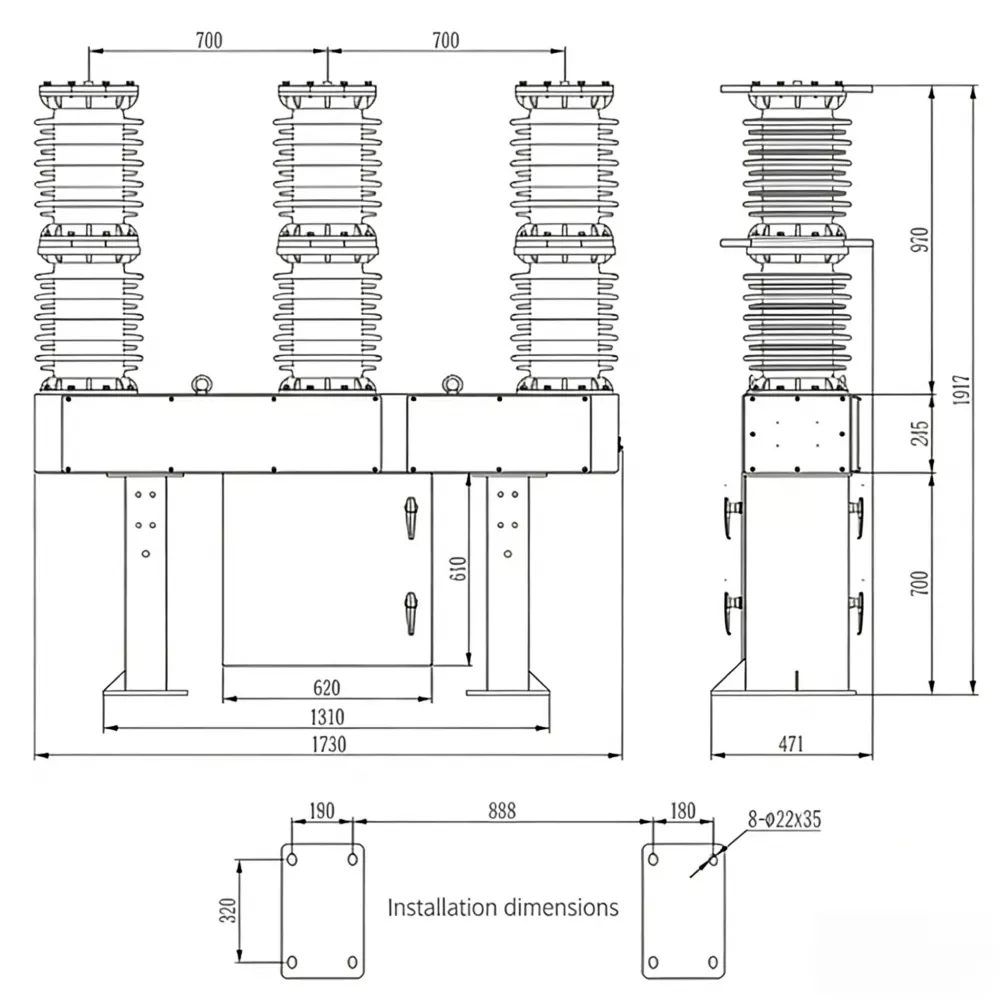

製品寸法図

製品の特徴

• 高度な真空遮断技術により、迅速なアーク消弧と信頼性の高い故障分離が保証されます。
• メンテナンスフリーのスプリング操作機構により、運用コストが削減され、長期信頼性が向上します。
• 24kV、27.5kV、33kV、40.5kV などの複数の電圧定格で利用可能です。
• 最大 31.5kA の高い短絡遮断容量により、要求の厳しい配電アプリケーションに対応します。
• 湿気、汚染、過酷な気象条件に対する優れた耐性を備えたコンパクトな屋外用デザイン。
• お客様の図面に従ってカスタマイズされた構造設計、取り付け寸法、電気パラメータをサポートします。
• 最大 10,000 回の操作に耐える長い機械寿命により、機器のライフサイクル全体にわたって信頼できるパフォーマンスが保証されます。
• 遠隔操作や最新の変電所自動化システムとの統合に適しています。

技術的パラメータ

アプリケーション

の27.5kV 屋外高圧遮断器信頼性の高いスイッチング、保護、制御を必要とする中電圧電力システムで広く使用されています。

• 鉄道変電所
• 鉄道架線給電システム
• 商用配電ネットワーク
• 変電所
• 産業用配電システム
• 風力発電および太陽光発電プロジェクト
• 鉱山および重工業施設
• 都市および地方の電力インフラ

動作原理

27.5kV 屋外高電圧サーキットブレーカーは、密閉型真空遮断器を利用して、スイッチング動作中に発生する電気アークを消します。故障が発生すると、作動機構が接点を迅速に切り離し、真空チャンバーが絶縁油やSF6ガスを使用せずに効率よく故障電流を遮断します。この設計は、メンテナンスの必要性を最小限に抑えながら、高い絶縁耐力、優れたスイッチング性能、長い耐用年数を実現します。

そのモジュール構造は、世界中のさまざまな公共事業や鉄道プロジェクトの要件を満たすために、カスタマイズされた電圧定格、動作メカニズム、絶縁構成、設置寸法もサポートしています。

よくある質問

27.5kV 屋外高圧サーキットブレーカーは何に使用されますか?

鉄道、公共事業、産業用電力ネットワークにおける負荷電流、過負荷、短絡障害を遮断することにより、中圧電気システムを保護および制御するように設計されています。

なぜ油サーキットブレーカーの代わりに真空サーキットブレーカーを使用するのですか?

真空サーキットブレーカーは、より速い消弧、より長い耐用年数、より少ないメンテナンス要件、より高い環境性能、より高い動作信頼性を提供します。

サーキットブレーカーはカスタマイズできますか?

はい。電圧定格、取り付け構造、操作機構、絶縁構成、その他の技術パラメータは、プロジェクトの図面や顧客の仕様に従ってカスタマイズできます。

このサーキットブレーカーはどの業界で一般的に使用されていますか?

鉄道電化、変電所、再生可能エネルギープロジェクト、産業用配電、鉱山作業、インフラ建設などで広く使用されています。
