12kV 引込み式屋内サーキットブレーカーはどのように動作しますか?

記事の概要:
A 12kV 引込み式屋内サーキットブレーカーは、変電所、産業プラント、商用電気システム内の安全、信頼性、柔軟性に優れた配電のために設計された重要な中圧開閉装置コンポーネントです。この記事では、その動作原理、構造、利点、アプリケーションシナリオ、メンテナンスの考慮事項、および選択のガイダンスについて説明します。これは、エンジニア、調達チーム、施設オペレーターが運用リスクを軽減し、システムの信頼性を向上できるようにすることを目的としています。

目次

• 1. 12kV引出式屋内遮断器の概要
• 2. 動作原理の説明
• 3. 主要な構造コンポーネント
• 4. 技術的な利点
• 5. 典型的なアプリケーションシナリオ
• 6. 固定サーキットブレーカーと引き出し式サーキットブレーカー
• 7. メンテナンスおよび運用上の考慮事項
• 8. 適切な 12kV サーキットブレーカーの選択方法
• 9. よくある質問
• 10. 結論

1. 12kV引出式屋内遮断器の概要

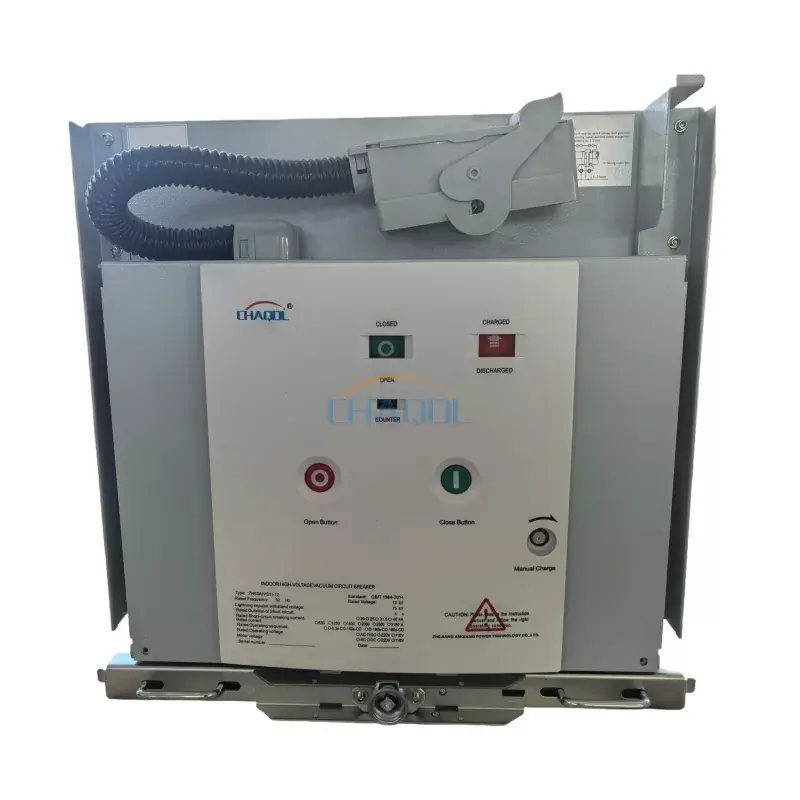

12kV 引込み式屋内サーキットブレーカーは、金属被覆開閉装置システムに設置される中電圧開閉装置です。その主な機能は、故障電流を遮断し、電気ネットワークを過負荷、短絡、異常な動作状態から保護することです。 「引き出し可能な」設計により、システム全体に影響を与えることなく、メンテナンスや交換のためにブレーカーを開閉装置パネルから安全に取り外すことができます。

このタイプのサーキット ブレーカーは、稼働時間、安全性、保守性が重要な要件である最新の配電ネットワークで広く使用されています。

2. 動作原理の説明

12kV 引込み式屋内サーキットブレーカーの動作原理は、消弧技術と組み合わせた接点の迅速な機械的分離に基づいています。通常の状態では、ブレーカーは閉じた接点に電流を流します。障害が発生すると、保護リレーはブレーカー機構にトリップ信号を送信します。

• 動作機構は、蓄積された機械エネルギーを解放します。
• メイン接点が高速で切り離されます。
• 電気アークが接点間で発生します。
• アーク消弧媒体 (真空や SF6 など) はアークを急速に消失させます。
• 回路は数ミリ秒以内に安全に遮断されます。

この素早い応答により、機器の損傷が防止され、火災の危険が軽減され、システムの安定性が確保されます。

3. 主要な構造コンポーネント

12kV 引込み式屋内サーキットブレーカーの一般的な構造には、いくつかの統合コンポーネントが含まれています。

4. 技術的な利点

最新の電力システムには、信頼性が高いだけでなく、メンテナンスが容易な機器が必要です。 12kV 引込み式屋内サーキットブレーカーには、いくつかの重要な利点があります。

• 高い安全レベル:完全に密閉された設計により、通電中のコンポーネントへの曝露が軽減されます。
• 簡単なメンテナンス:引き抜き可能な構造により、完全に停止することなく安全にメンテナンスが可能です。
• 強力な消弧能力:真空中断により、迅速な障害解決が保証されます。
• コンパクトなデザイン:スペースが限られた屋内変電所に適しています。
• 高い信頼性:頻繁な切り替え操作向けに設計されています。

5. 典型的なアプリケーションシナリオ

12kV 引込み式屋内サーキットブレーカーは、複数の業界の中電圧配電システムで広く使用されています。

• 変電所および配電センター
• 工業用製造プラント
• 鉱山および冶金施設
• 商業用高層ビル
• 再生可能エネルギー発電所

その適応性により、重要なインフラ環境で安定した電力供給を確保するための中核コンポーネントとなっています。

6. 固定サーキットブレーカーと引き出し式サーキットブレーカー

開閉装置ソリューションを選択する際には、固定設計と引き出し式設計の違いを理解することが不可欠です。

引き出し式ブレーカーは初期費用が高くなりますが、長期にわたる運用のダウンタイムとメンテナンスのリスクを大幅に軽減します。

7. メンテナンスおよび運用上の考慮事項

適切なメンテナンスにより、長寿命と安定した性能が保証されます。オペレーターは、構造化された検査ルーチンに従う必要があります。

• 接点の磨耗や絶縁状態の定期点検
• 機械作動部の潤滑
• トリップおよび閉鎖機構のテスト
• 連動システム機能の検証
• 熱画像による過熱点のチェック

パフォーマンスの低下を避けるために、湿度、ほこり、温度変動などの環境条件も監視する必要があります。

8. 適切な 12kV サーキットブレーカーの選択方法

適切なブレーカーを選択するには、技術パラメータと運用パラメータを評価する必要があります。

• 定格電圧と電流容量
• 短絡遮断容量
• 設置環境条件
• 開閉装置の互換性
• メンテナンスのアクセシビリティ要件

長期的な信頼性を確保するには、高品質の製造基準と国際的な電気安全基準への準拠が不可欠です。

によって設計および製造された製品浙江安強電力技術有限公司中電圧電力システムにおける厳しい性能と安全性の期待を満たすように設計されています。

9. よくある質問

Q1: 12kV 引込み式屋内サーキットブレーカーの主な機能は何ですか?
故障電流を遮断することで電気システムを保護し、引き出し可能な構造により安全なメンテナンスを可能にします。

Q2：引き出し式の方が安全なのはなぜですか？
システムから物理的に隔離できるため、メンテナンス中の偶発的な電気接触のリスクが軽減されます。

Q3: どのくらいの頻度でメンテナンスすればよいですか？
通常、定期検査は毎年推奨され、過酷な環境ではより頻繁に検査が行われます。

Q4: 再生可能エネルギーシステムに使用できますか?
はい、信頼性の高い配電制御のために太陽光発電や風力発電の変電所で広く使用されています。

10. 結論

12kV 引込み式屋内サーキットブレーカーは、最新の中圧配電システムにおいて重要な役割を果たします。安全性、柔軟性、強力な障害遮断機能を兼ね備えているため、重要なインフラストラクチャ アプリケーションに最適です。適切な選択、設置、メンテナンスにより、システムの信頼性が大幅に向上し、運用リスクが軽減されます。

高度なエンジニアリングと厳格な品質管理により、浙江安強電力技術有限公司厳しい産業要件を満たし、安定した電力システムのパフォーマンスを保証するように設計されたソリューションを提供します。

詳細な仕様、技術的なご相談、プロジェクトのサポートについては、お問い合わせ今日は、当社のソリューションが配電システムの効率と安全性をどのように向上させることができるかを探ってみましょう。
