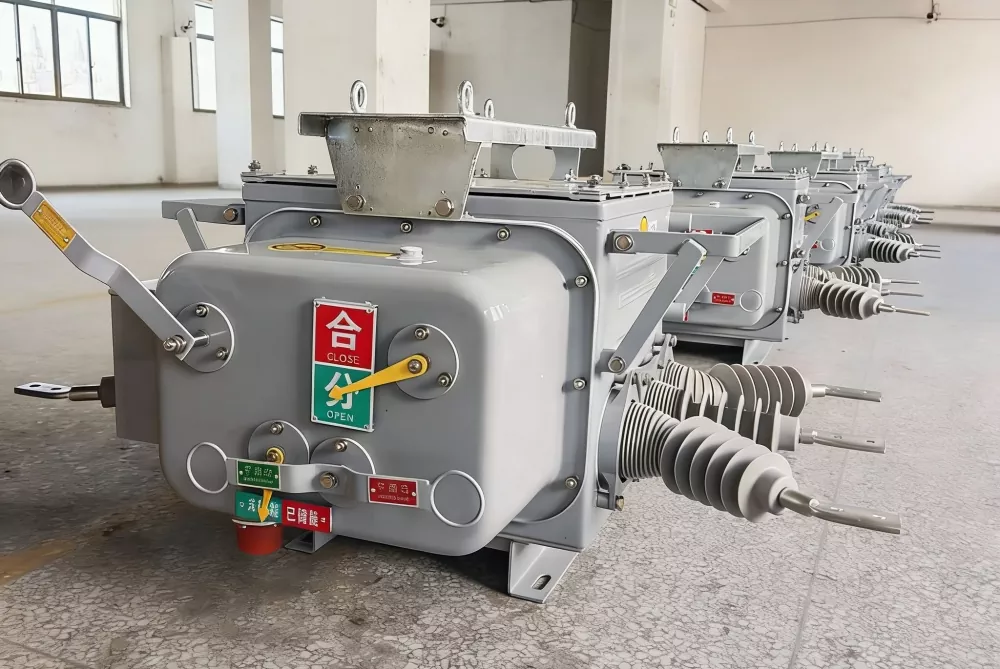

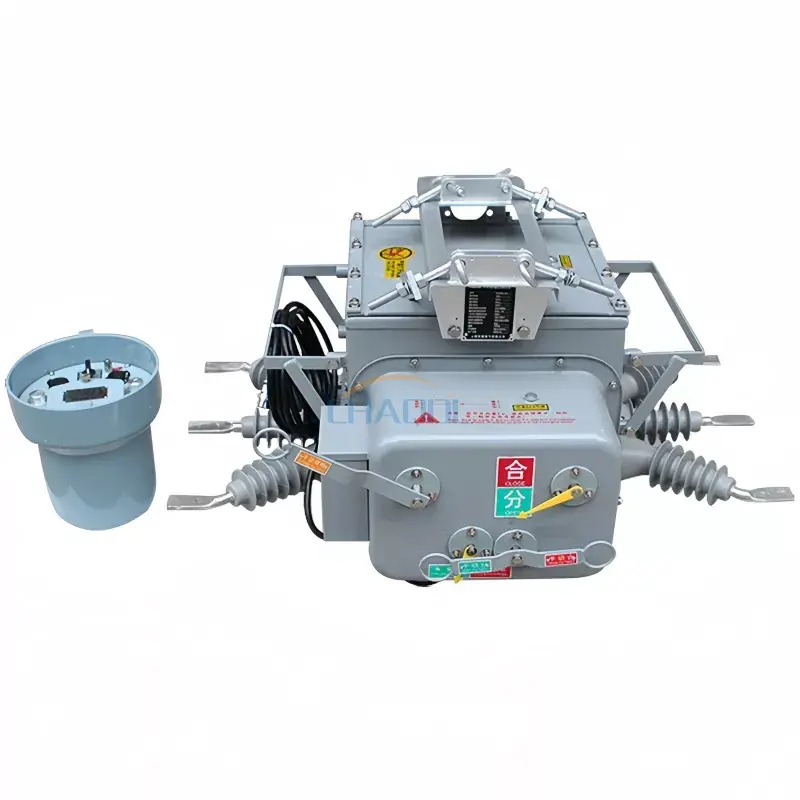

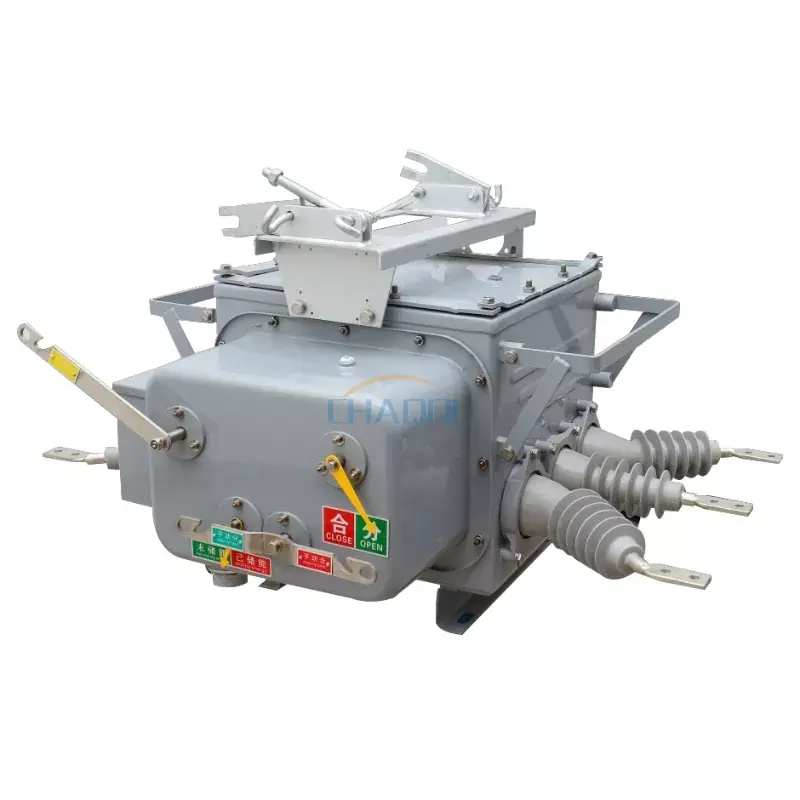

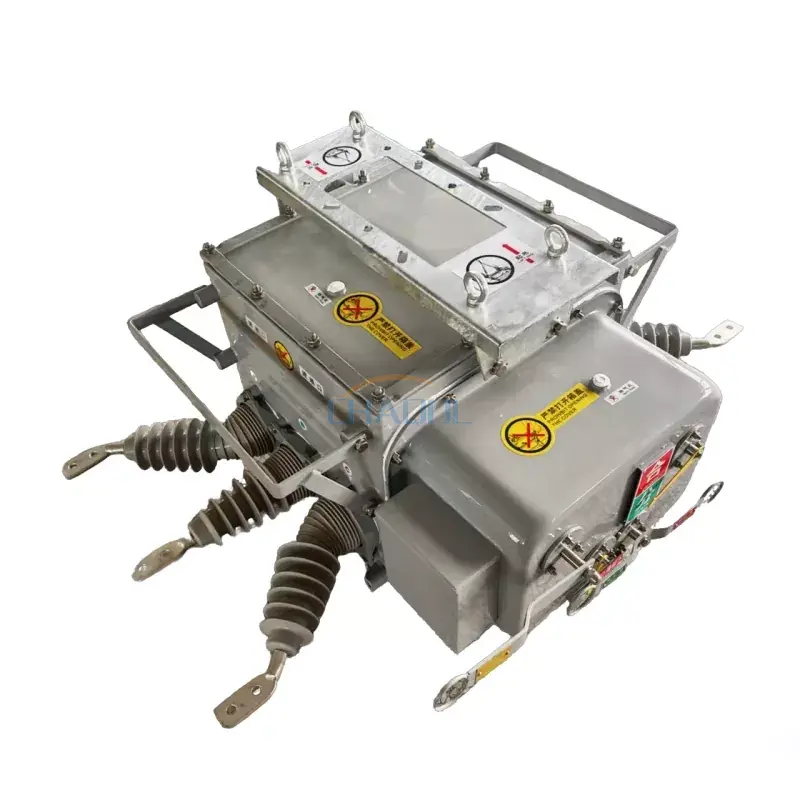

12KV屋外ポールマウントサーキットブレーカー

Model:ZW20-12F

Anqiang Power は、12kV 屋外柱上サーキットブレーカーの中国メーカーです。この屋外柱上配電設備は定格電圧 12kV、三相 AC 50Hz で動作します。コントローラと併用することで優れた再閉機能を実現し、配電自動化システムの要件を満たします。これは主に、10kV 電力システムにおける負荷電流と短絡電流のオン/オフを切り替えるために使用され、変電所や産業および鉱業の企業配電システムでも使用されます。

お問い合わせを送信

製品説明

安強パワー次世代ZW20-12Fシリーズ登場12KV屋外ポールマウントサーキットブレーカー三相 AC 50Hz 架空配電システム用に設計されています。高度な真空遮断技術と SF6 ガス封入エンクロージャ (ゼロゲージ圧力設計) で設計されたこのブレーカーは、真空サーキットブレーカー、リクローザー、セクショナライザーの機能をシームレスに統合しています。地方の電化ネットワーク、工業団地の配電システム、またはスマートグリッドオートメーションプロジェクトを運用している場合でも、ZW20-12F は信頼性の高い障害保護機能とリモート制御機能を提供します。

ZW20-12F と従来の屋外用ブレーカーの比較

ZW20-12F 屋外用ブレーカー

高度なポールマウント設計

✓ SF6ガスゼロゲージ圧力– 安全で環境に優しい
✓ 二次配線用航空コネクタ– コントローラーの統合が簡単
✓ メンテナンスフリーの密閉構造
✓ 配信自動化 (DA) システム用に構築

トラディショナルブレーカー

従来オイル/SF6ブレーカー

✓ 定期的なメンテナンスが必要
✓ 高圧ガス圧運転
✓ かさばる制御配線
✓ 限定された再クローズ機能

📍 アプリケーションおよび選択ガイド: 現実世界のシナリオ

✅ シナリオ 1: 10kV 地方電化ネットワーク (架空線)
使用ZW20-12F支線の主保護装置として。自動再閉路コントローラを使用すると、一時的な障害が解消され、停止時間が短縮されます。航空コネクタにより現場配線が簡素化されます。

✅ シナリオ 2: 工業団地の物流システム
ZW20-12F は 630/1000A の負荷電流を処理し、最大 25kA の短絡障害を遮断します。メンテナンスフリーの設計により、工場の配電の運用コストが削減されます。

✅ シナリオ 3: スマートグリッドの自動化 (フィーダーの自動化)
ZW20-12F は、フィーダ自動化コントローラと組み合わせると、リモート監視、障害分離、サービス復元をサポートします。これは、最新の配電自動化プロジェクトに最適です。

📋 技術仕様 – 型式テスト済み (GB/T 1984 / IEC 62271-100)

プロジェクト	パラメータ値
定格電圧	12kV
定格周波数	50Hz
定格電流	630/1000A
定格短絡遮断電流	20/25kA
定格ピーク耐電流	50/63kA
定格短時間耐電流	20/25kA
定格短絡電流	50/63kA
定格動作シーケンス	オープン - 0.3秒 - クローズ - 180秒 - オープン - クローズ
機械的寿命	10,000回
定格電流遮断サイクル	10,000回
定格短絡遮断容量	30回
SF6ガス定格圧力	0Mpa

📐 製品の寸法とコンポーネントの内訳

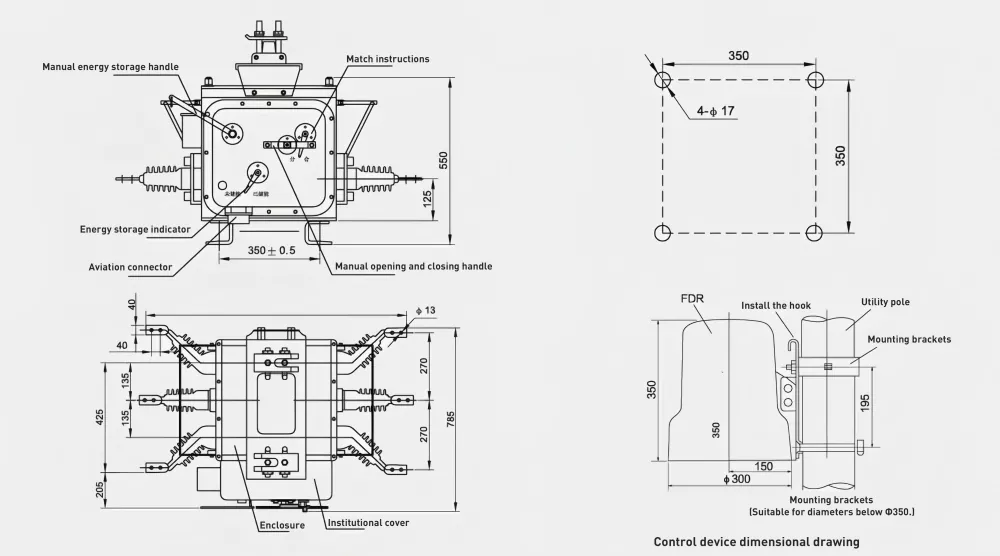

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F メカニカルレイアウト– 1. 真空遮断器、2. スプリング操作機構、3. 変流器、4. SF6 密閉エンクロージャ、5. 航空コネクタ (二次制御)、6. 手動操作ハンドル、7. 接地端子、8. ポール取り付けブラケット、9. アーク室。

ZW20-12Fの特長は、コンパクト、軽量設計コンクリート柱に直接取り付けるタイプです。の航空コネクタブレーカーとインテリジェントコントローラー間の現場配線が簡素化され、従来の端子台と比較して設置時間が大幅に短縮されます。

🏭 なぜ安強パワーなのか? – 屋外用サーキットブレーカーの信頼できるパートナー

工場直送– 中間業者がいないため、価格とリードタイムが向上します (15 ～ 25 日)。
タイプテスト済み– GB/T 1984、IEC 62271-100、完全認証。
カスタマイズ対応– コントローラーの統合、特別な電流定格、OEM ブランド。
グローバル参照– 東南アジア、中東、アフリカ、南米に供給されます。

📌 実際のプロジェクトの参照:

✅ インドネシア– 500台以上のZW20-12Fがジャワ島とスマトラ島の地方電化プロジェクトに配備されました（2023年から2025年）。

✅ フィリピン– 10kV フィーダ自動アップグレード用に、自動再閉路コントローラを備えた ZW20-12F 300 セットが NGCP に供給されました。

よくある質問

Q1: ZW20-12Fと従来の屋外用ブレーカーの違いは何ですか?
A: ZW20-12F は、SF6 ガスゼロゲージ圧力設計 (安全で環境に優しい)、コントローラー統合を容易にする航空コネクタ、メンテナンスフリーの密閉構造を備えています。従来のブレーカーは定期的なメンテナンスが必要で、配線もより複雑です。

Q2: このブレーカは自動再閉路コントローラと併用できますか?
A: はい。 ZW20-12F は流通自動化向けに設計されています。再閉路コントローラと組み合わせると、自動障害クリアと複数の再閉路シーケンス (開 - 0.3 秒 - 閉 - 180 秒 - 開 - 閉) がサポートされます。

Q3：ZW20-12Fの機械的寿命はどのくらいですか？
A: 堅牢なスプリング操作機構と密閉型真空遮断器のおかげで、通常の使用条件下で 10,000 回の機械操作が可能です。

Q4: ブレーカーはメンテナンスフリーですか?それはどういう意味ですか？
A: はい。 SF6 ガスはゼロゲージ圧で封入されているため、定期的なガス補充の必要がありません。真空遮断器は接点メンテナンスが不要です。これにより、運用コストが大幅に削減されます。

Q5: OEM/ODM サービスを提供していますか?
A: もちろんです。当社は、カスタムブランド、特定の電流定格構成、およびコントローラーの統合を提供します。試作サンプルは 7 ～ 10 日のリードタイムでご利用いただけます。
