126KV 屋外用 SF6 サーキットブレーカー

126KV 屋外 SF6 サーキット ブレーカー (モデル LW36-126) は、送電網変電所、商用送電システム、大規模産業用電気ネットワーク用に設計された高電圧送電クラスのスイッチング デバイスです。これは、負荷電流、過負荷電流、短絡故障電流の制御、保護、スイッチングに広く使用されており、相互接続された電力システムの接続回路ブレーカーとしても機能します。

この 126KV 屋外 SF6 サーキットブレーカは、消弧および絶縁媒体として六フッ化硫黄 (SF6) ガスを採用し、単柱、極ごとに 1 つのブレーク構造を組み合わせています。遮断中、自己エネルギー消弧原理によりアーク室内に高速ガス流が生成され、アークを効率的に冷却して消火し、高故障条件下でも安定した遮断性能を保証します。

LW36-126 は、CT 駆動のモーター スプリング操作機構と 3 段階の機械的リンケージ システムを備えており、厳しい屋外環境において正確なスイッチング性能、高い機械的信頼性、および優れた長期動作安定性を提供します。

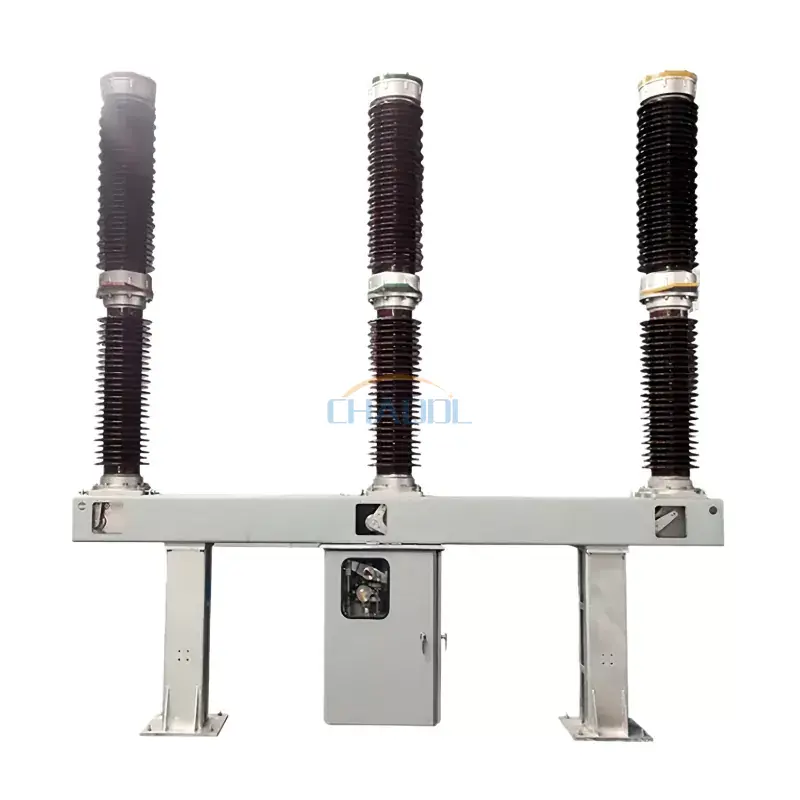

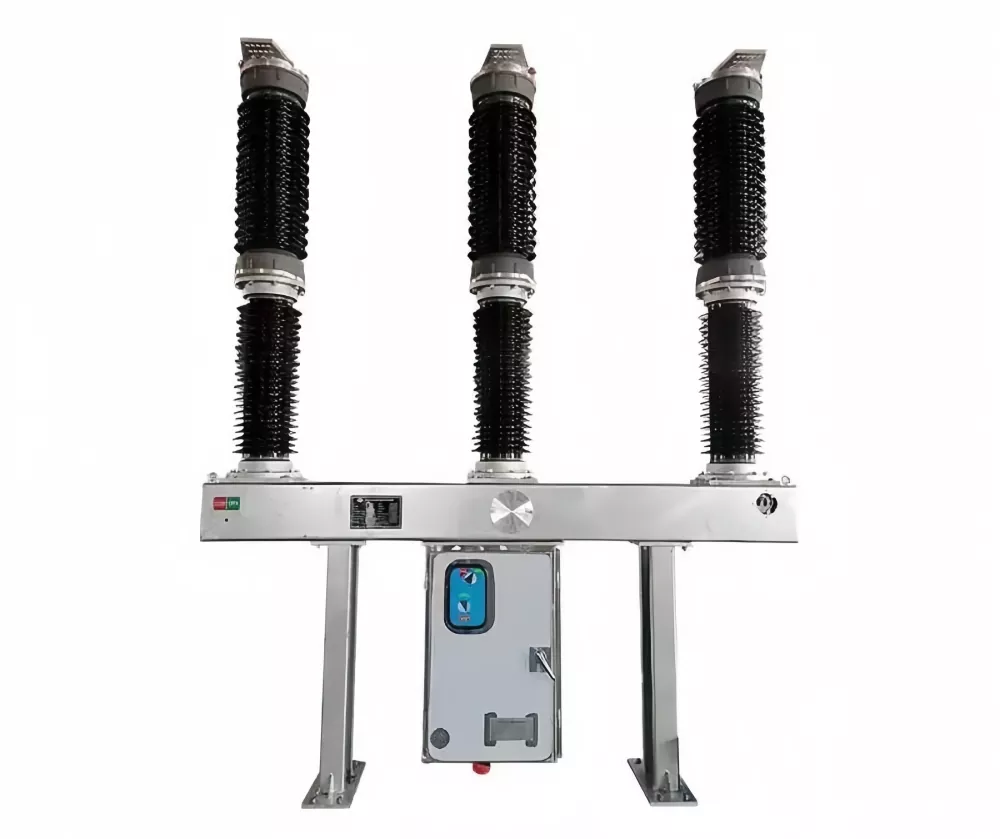

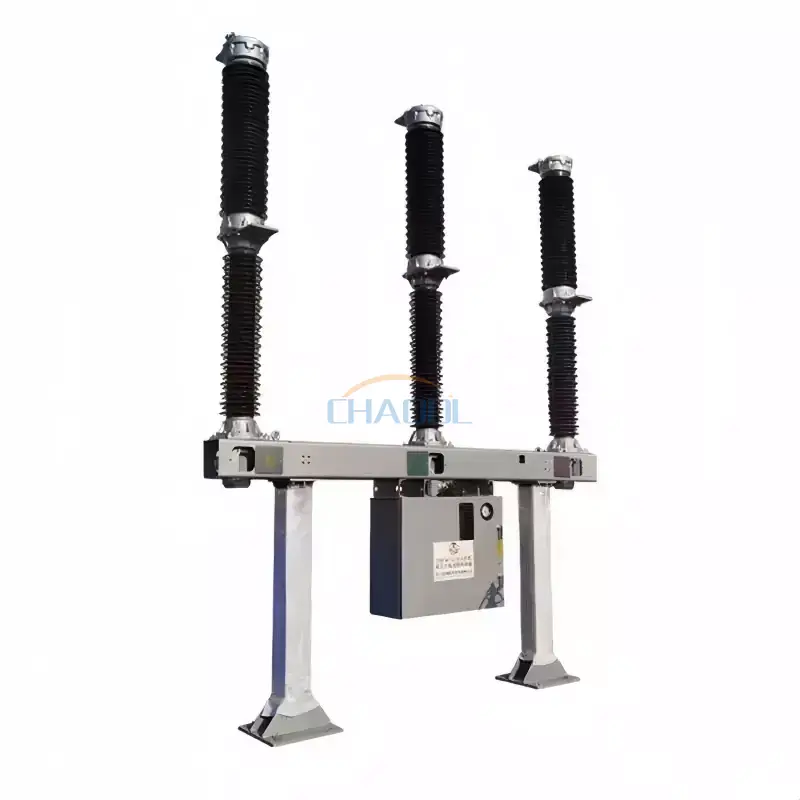

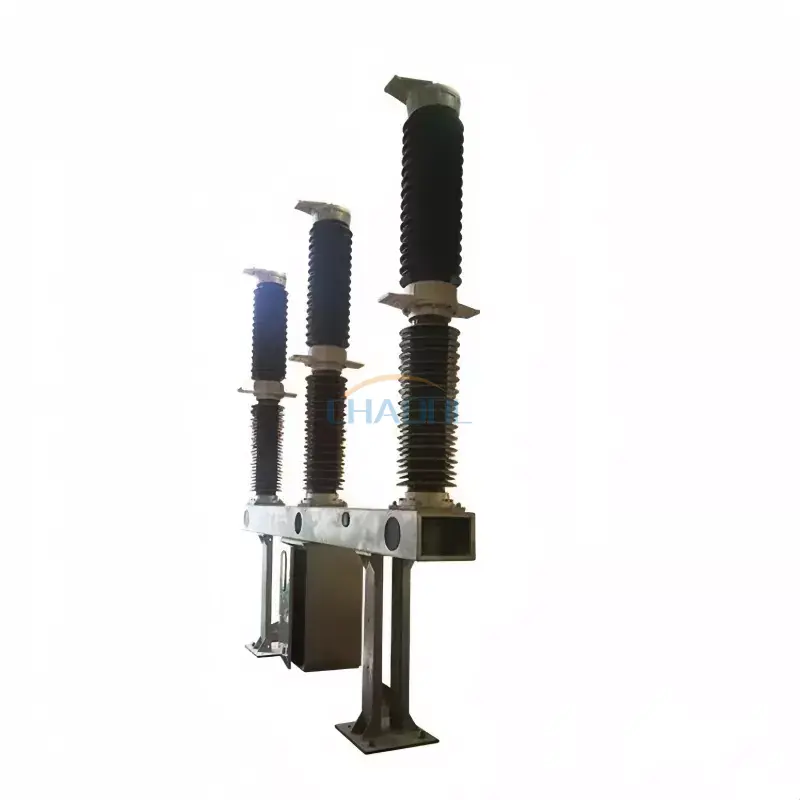

製品の外観

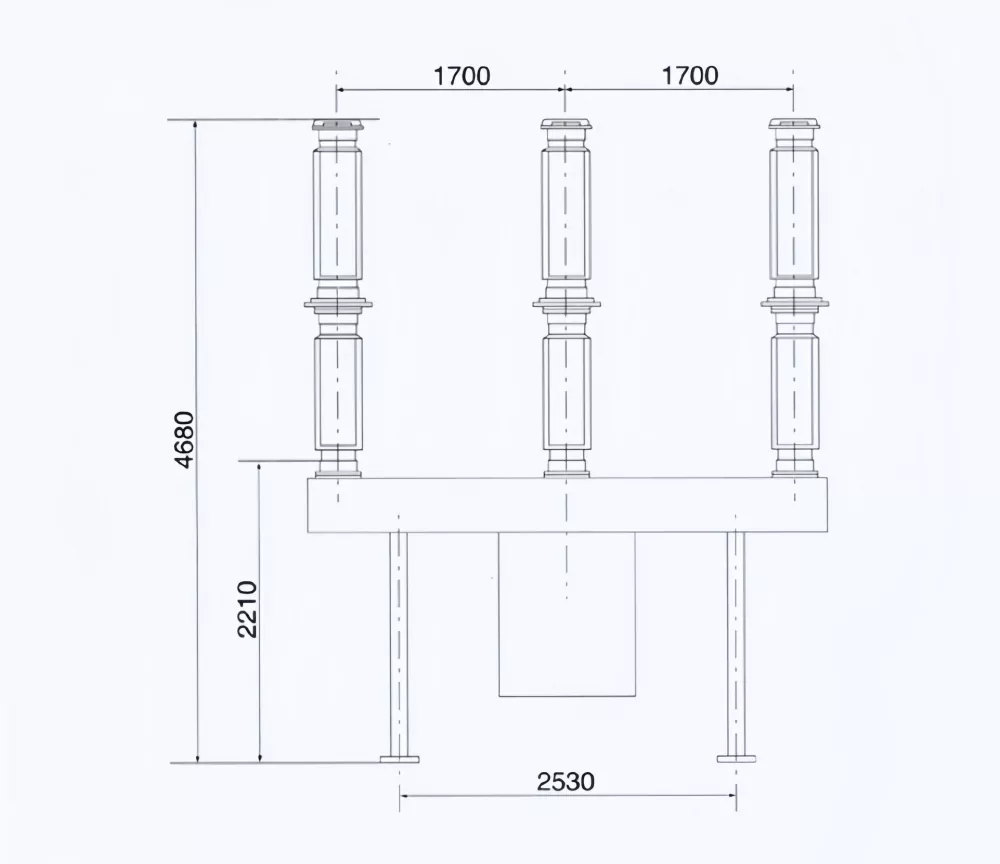

製品寸法図

動作環境

• 設置高度: ≤ 海抜 3000 メートル
• 周囲温度: -30°C ～ +40°C
• 最大風速: ≤ 34 m/s
• 汚染レベル: クラス III (25 mm/kV)

技術的パラメータ

製品の特徴

• 高度な SF6 ガス絶縁により、優れた消弧性能と誘電性能が保証されます。
• 単柱、単分岐ポールの設計により、機械的な複雑さが軽減され、信頼性が向上します。
• 伝送レベルの障害遮断用に最大 40kA の高い遮断容量。
• CT駆動バネ操作機構により、安定した高精度なスイッチング動作を実現します。
• 汚染、風、温度​​変化に対する強い耐性を備え、過酷な屋外環境に適しています。
• 機械的寿命が長く、送電網運営者にとってメンテナンスの必要性が低い。
• 最新の変電所自動化システムおよび遠隔制御システムと互換性があります。

製品構造と動作原理

126KV 屋外 SF6 サーキットブレーカは、SF6 ガスが充填された消弧室、変流器の統合、操作機構、絶縁支持構造、および鋼製エンクロージャ システムで構成されています。 SF6 ガスは絶縁と消弧媒体の両方として機能し、高い絶縁耐力と遮断後の迅速な回復を実現します。

故障状態では、動作機構が可動接点を駆動して分離し、アーク室内に高速の SF6 ガス流を生成します。この空気流はアークを急速に冷却して脱イオン化し、高電圧の故障電流を安全に遮断します。 3 段階の機械的リンケージ システムにより、同期されたポール動作と高い遮断一貫性が保証されます。

アプリケーション

• 高圧送電変電所
• 電力系統連系システム
• 公共事業の送配電ネットワーク
• 水力発電所と火力発電所
• 産業用高圧電源システム
• 大規模なインフラおよびエネルギープロジェクト
• 鉄道および輸送用電力システム

よくある質問

とは何ですか126KV 屋外用 SF6 サーキットブレーカーに使用されますか？

送電網内の高電圧電流を遮断および制御するために使用され、障害時や開閉操作時に変電所や電力システムの安全な動作を確保します。

SF6 ガスがサーキットブレーカーに使用されるのはなぜですか?

SF6 ガスは優れた絶縁性と消弧性を備えており、コンパクトな機器サイズを維持しながら高電圧故障電流を効率的に遮断できます。

LW36-126は屋外設置に適していますか?

はい。の126KV 屋外用 SF6 サーキットブレーカーは屋外変電所用に特別に設計されており、過酷な環境条件下でも確実に動作します。

従来のサーキットブレーカーと比較した利点は何ですか?

SF6 サーキットブレーカーは、オイルベースのブレーカーと比較して、信頼性が高く、メンテナンスの手間が少なく、消弧が速く、高電圧条件下でも優れた性能を発揮します。
