変流器付き 40.5KV 変電所サーキットブレーカー

Model:ZW7-40.5

Anqiang Power は、変流器付き 40.5KV 変電所サーキットブレーカーの中国メーカーです。この屋外変電所サーキットブレーカーは定格電圧が 40.5KV で、統合された小型変流器が特徴です。外部変流器の設計により、測定機能と保護機能を柔軟に適応できるため、製品の性能を維持しながら機器の小型化を実現できます。

お問い合わせを送信

製品説明

変流器付き 40.5KV 変電所サーキットブレーカーの製品モデルは ZW7-40.5 です。その構造は、真空遮断器を収容する上部磁器絶縁体、支持体として機能する下部磁器絶縁体、および外部変流器で構成されています。この製品は、優れた密閉性、耐老化性、高電圧耐性、不燃性、爆発の危険性がない、長寿命、設置とメンテナンスの容易さなどの利点を誇っています。発電所および都市/地方の配電システムにおける通常の動作と短絡保護に適しています。

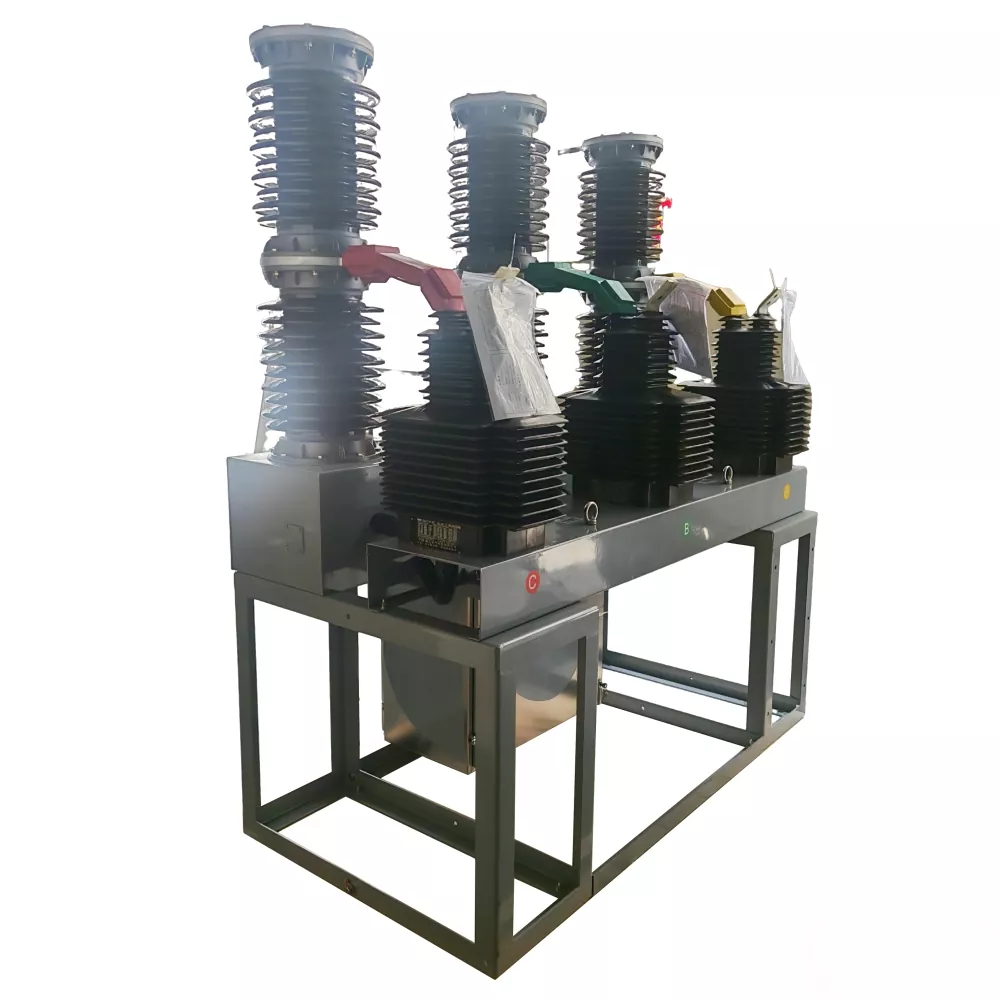

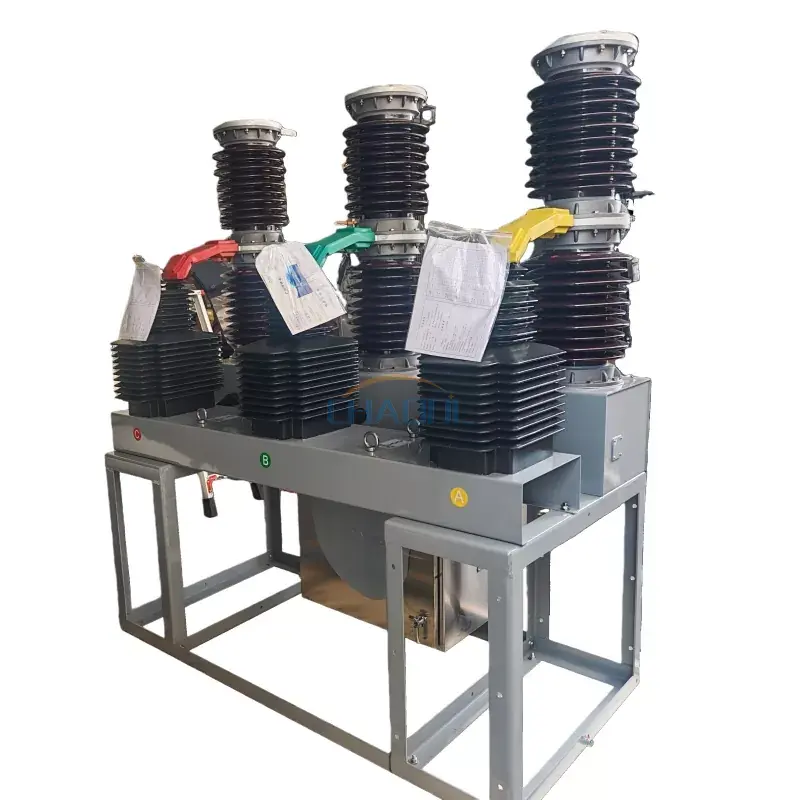

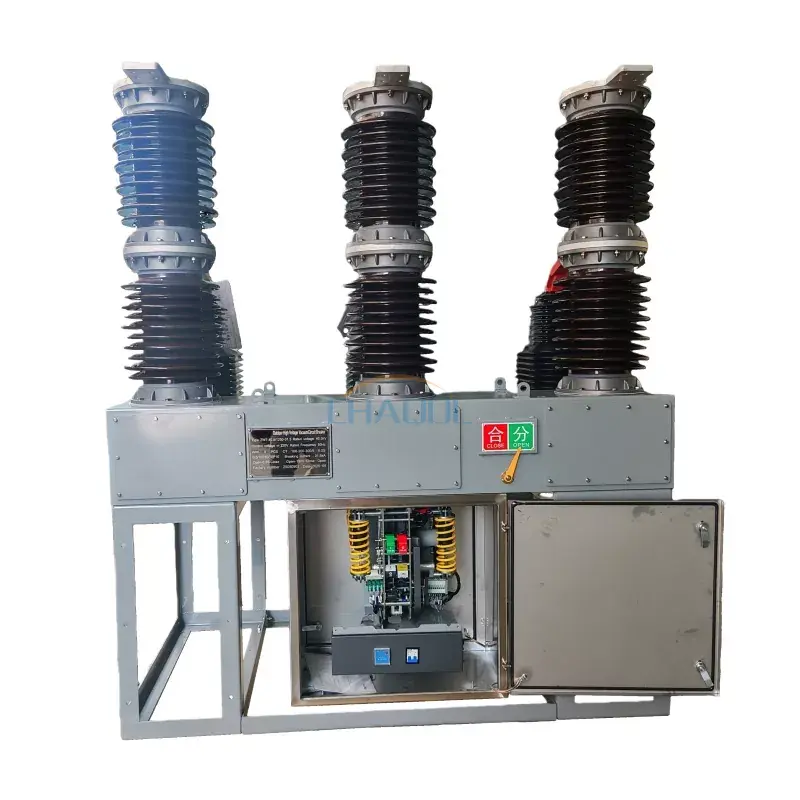

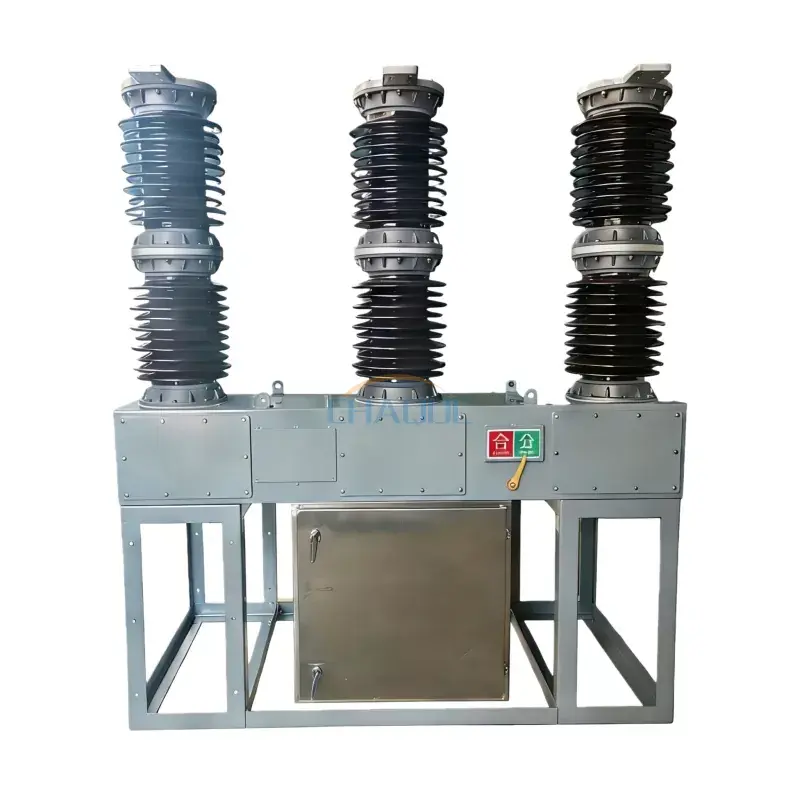

製品外観図

40.5KV Substation Circuit Breaker With Current Transformer

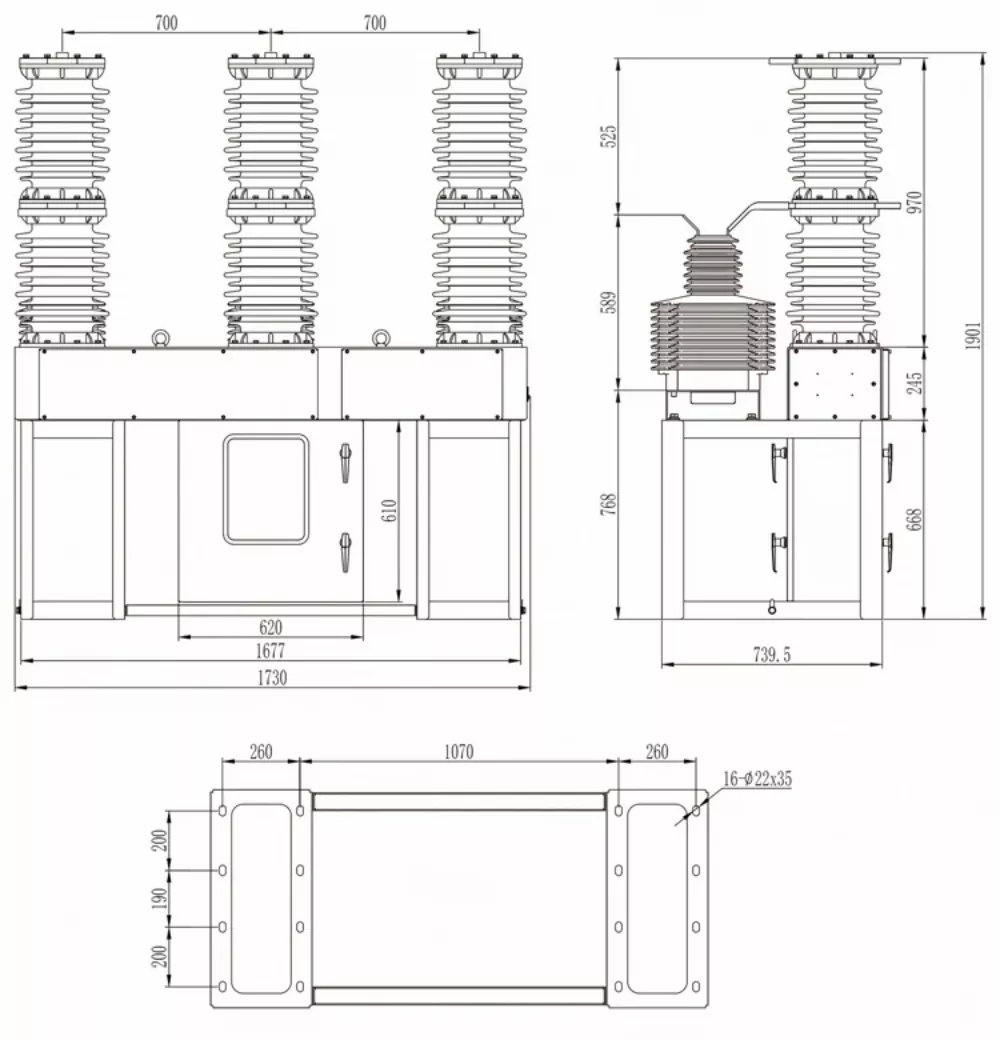

寸法図

40.5KV Substation Circuit Breaker With Current Transformer

技術的パラメータ

定格電圧	33KV/35KV/40.5KV
定格周波数	50Hz
定格電流	1250/1600/2500A
動作温度	-30℃～40℃
遮断電流	25/31.5KA
取扱説明書	手動/電動
耐電流	63/80KA
高度	1500メートル以内
間隔距離	700/750/780mm
動作電圧	AC/DC220V DC24/48V
